Mihin muuntajateollisuudessa käytetään sydämen poikittaisleikkauskonetta?

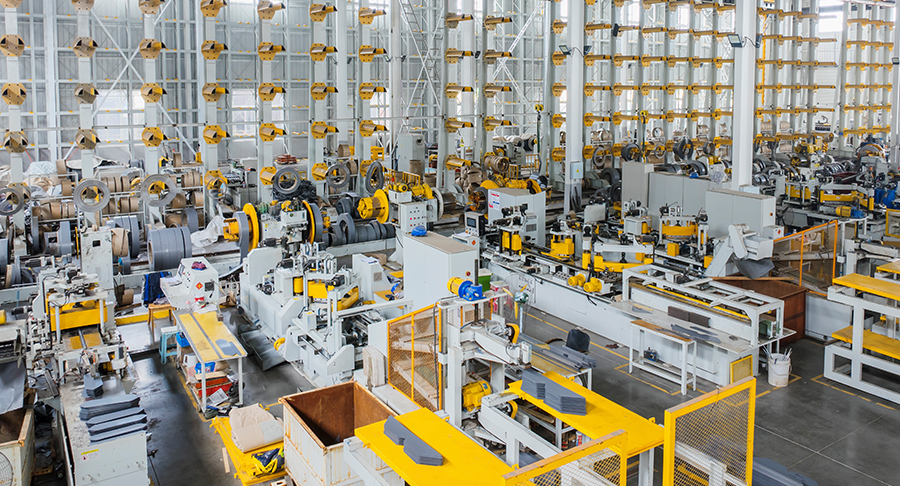

Nykyaikaisessa muuntajavalmistuksen ekosysteemissä tarkkuus ja tehokkuus eivät ole vain toiminnallisia tavoitteita, vaan perusvaatimuksia tuotteiden luotettavuudelle ja kustannusten hallitukselle. Tämän tarkasti ohjatun ympäristön ytimessä on poikittaisleikkauskoneet , erikoislaitteiden luokka, joka on suunniteltu käsittelemään piiteräslevyjä tarkkoihin mittoihin, joita tarvitaan muuntajan sydämen laminoinnissa. Toisin kuin yleiskäyttöiset leikkaus- tai leikkauslinjat, nämä koneet on suunniteltu käsittelemään raesuuntautuneiden sähköterästen ainutlaatuiset fysikaaliset ominaisuudet, mikä takaa minimaalisen purseen muodostumisen, tarkan kulman leikkauksen ja yhdenmukaiset pinoamistekijät. Tämä artikkeli tarjoaa kattavan teknisen tarkastelun siitä, miten poikittaisleikkauskoneet toimintoja muuntajateollisuudessa, niiden ensisijaiset luokitukset ja niiden ratkaiseva rooli nykyaikaisissa älykkäissä valmistustyönkuluissa.

Muuntajan ydin, joka on tyypillisesti valmistettu pinotuista ohuista piiteräksistä, määrittää yksikön magneettisen tehokkuuden, tyhjäkäyntihäviöt ja yleisen lämpösuorituskyvyn. Kaikki poikkeamat leikkauspituudessa, suorakulmaisuudessa tai reunan laadussa johtavat suoraan lisääntyneisiin pyörrevirtahäviöihin tai kuultavaan kohinaan. Siksi poikittaisleikkauskoneet eivät ole itsenäisiä sakset, vaan integroituja järjestelmiä, jotka sisältävät syöttömekanismeja, oikaisuyksiköitä, tarkkuusmittausantureita ja nopeita lävistys- tai loveusasemia. Niiden täyden hyödyn arvioimiseksi on tärkeää tarkastella kolmea päätuoteluokkaa, jotka hallitsevat nykyisiä markkinoita: nopeat modulaariset leikkauslinjat , tarkkuus CNC poikittaisleikkurit , ja integroidut pinoamis- ja leikkausjärjestelmät . Jokainen kategoria käsittelee eri tuotantoasteikkoja, materiaalilaatuja ja automaatiovaatimuksia, mikä tarjoaa valmistajille räätälöidyn lähestymistavan ydinten valmistukseen.

1. Nopeat modulaariset leikkauslinjat

Ensimmäinen suuri luokitus kattaa nopeat modulaariset leikkauslinjat , jotka on suunniteltu jatkuvaan, suuritehoiseen toimintaan, joka on tyypillistä suurille muuntajien valmistajille. Nämä poikittaisleikkauskoneet Ne toimivat yli 120 metriä minuutissa linjanopeuksilla sisältäen servokäyttöiset syöttötelat ja reaaliaikaiset pituuden kompensointialgoritmit. Tämän kategorian määrittävä piirre on sen modulaarinen arkkitehtuuri – linjaa voidaan laajentaa lisälävistysyksiköillä, V-loviasemilla tai jopa automaattisilla pinoamiskuljettimilla ilman perusrunkoa vaihtamatta. Suuria määriä jakelumuuntajia valmistaville valmistajille tämä modulaarisuus tarjoaa selkeän tien kapasiteetin parantamiseen samalla kun se suojaa alkupääomasijoituksia.

Toiminnallisesti nopea modulaarinen linja alkaa irrotuskelasta, joka käsittelee jopa 25 tonnin keloja, jota seuraa tarkkuustasoitus, joka poistaa kelasarjan. Leikkuuasemassa käytetään pyörivää leikkuria tai giljotiiniterää, jota käyttää voimakas vaihtovirtamoottori, jolloin leikkauspituudet ovat ±0,05 mm toleranssit. Edistyneissä malleissa on optinen reunantunnistus kompensoimaan materiaalin harhailua, mikä varmistaa, että poikittaisleikkaus pysyy täysin kohtisuorassa vierintäsuuntaan nähden. Tämä luokka on erinomaista standardien M4- ja M5-piiterästen prosessoinnissa, joita käytetään yleisesti öljyupotettavissa muuntajissa, joiden teho on enintään 10 MVA. Ensisijainen erottava tekijä on kyky ylläpitää tasaista laatua suurilla nopeuksilla samalla kun se tukee nopeaa vaihtoa eri ydinmallien välillä, tyypillisesti 15 minuutissa.

Jiangsu Jingtianxia Electric Technology Co., Ltd. on kehittänyt patentoidun nopean modulaarisen linjan, joka sisältää reaaliaikaisen paksuuden valvonnan ja mukautuvan terävälyksen säädön, mikä vastaa yhteen nopean leikkauksen pysyvimmistä haasteista – jäysteen kasvusta pitkien tuotantoajojen aikana. Yli 46 sisäisen teknisen asiantuntijan ansiosta yritys on parantanut syötteen ohjausalgoritmejaan vähentääkseen pituuspoikkeamaa 40 % perinteisiin järjestelmiin verrattuna. Tätä ratkaisua arvostavat erityisesti amorfisia metalliseosytimiä valmistavat asiakkaat, joissa pienetkin reunavirheet voivat aiheuttaa merkittäviä kokoonpanoongelmia.

• Suurin leikkausnopeus: 150 m/min aktiivisella tärinänvaimennuksen kanssa.
• Integroitu lävistyskapasiteetti: jopa 4 lovea sykliä kohden ohjelmoitavalla syvyydellä.
• Automaattinen romun keräys ja reunojen leikkaus jatkuvaan käyttöön.
• Etädiagnostiikkaliitäntä, joka on yhteensopiva tehtaan MES-järjestelmien kanssa.

Muihin luokkiin verrattuna nopea modulaarinen linja tarjoaa alhaisimmat osakustannukset pitkillä tuotantoajoilla, mutta vaatii suuremman lattiapinta-alan ja kehittyneemmän kuljettajan koulutuksen. Se on suositeltu valinta erityisille muuntajalaitoksille, joilla on vakaa tuotevalikoima.

2. Tarkkuus CNC poikittaisleikkurit

Toinen luokka sisältää tarkkuus CNC poikittaisleikkurit , jotka asettavat tarkkuuden ja joustavuuden etusijalle raakan suorituskyvyn edelle. Nämä poikittaisleikkauskoneet käytetään tyypillisesti työpajaympäristöissä tai prototyyppien kehittämiseen, joissa leikkauspituudet vaihtelevat usein ja materiaalilaadut vaihtelevat tavallisesta piiteräksestä erittäin ohuisiin, erittäin läpäiseviin metalliseoksiin. Toisin kuin modulaariset linjat, tarkkuusleikkurit käyttävät jäykkää C-runkorakennetta ja hydromekaanista terän käyttöjärjestelmää, joka tuottaa puhtaan, kohtisuoran leikkauksen minimaalisella terän taipumalla, jolloin toleranssit ovat jopa ±0,02 mm 1000 mm:n leveydellä.

Tarkkuusleikkurin toiminnallinen työnkulku sisältää servokäyttöisen telan syöttölaitteen absoluuttiantureilla, ohjelmoitavan takamittarin pituuden säätöä varten ja digitaalisen ohjauspaneelin, joka tallentaa jopa 500 leikkausohjelmaa. Erottuva tekninen ominaisuus on mukautuva ja nopea ominaisuus, jossa leikkaus käynnistää leikkauksen materiaalin vielä liikkeessä, mikä lyhentää syklin aikaa tarkkuudesta tinkimättä. Tämä tekee kategoriasta ihanteellisen porrastettujen ytimien ja lomiteltujen liitosten valmistukseen, joissa jokainen laminointi vaatii hieman erilaiset mitat optimaalisen magneettivuon jakautumisen saavuttamiseksi. Koneet tukevat myös jiirileikkauksia jopa 45 astetta, mikä laajentaa niiden käyttöä kierrettyihin muuntajiin.

Tyypillisiä sovellusskenaarioita ovat korjaus- ja huoltotyöpajat, tutkimuslaboratoriot ja rautatie- tai merisovelluksiin käytettävien erikoismuuntajien pienten erien valmistajat. Erotteluetu on kyky käsitellä herkkiä materiaaleja, kuten 0,18 mm paksuja korkeainduktioteräksiä, ilman reunahalkeamia tai delaminaatiota, mikä usein vaivaa nopeita pyöriviä leikkuria. Lisäksi CNC-liitäntä mahdollistaa saumattoman integroinnin CAD-järjestelmiin, mikä mahdollistaa leikkauskuvioiden suoran tuonnin ydinsuunnitteluohjelmistosta.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa tarkkuusleikkausmuunnelman, joka on varustettu laserpohjaisella reunatarkastusmoduulilla, joka hylkää kaikki arkit, joissa on yli 0,03 mm:n mikropurseet, varmistaen, että vain virheetön laminointi etenee pinoamisasemalle. Tämä ominaisuus sopii yhteen yhtiön laajemman tuotevalikoiman kanssa, joka sisältää älykkäät pinoamislaitteet ja automaattisen varastoinnin, mikä luo suljetun laadunvarmistusjärjestelmän. Tarkkuusleikkausluokka, vaikka se onkin hitaampi kuin modulaariset linjat, tarjoaa erinomaisen pintakäsittelyn, ja sitä käytetään usein täydentävänä koneena suurisekoituksisille ja pienivolyymiisille tilauksille.

1. Aseta tavoiteleikkauspituus ja jiirauskulma kosketusnäytön käyttöliittymän kautta.
2. Lataa kela ja aloita automaattinen oikaisujakso.
3. Suorita koeleikkaus ja tarkista mitat integroidulla optisella vertailulaitteella.
4. Aloita tuotanto; järjestelmä säätää automaattisesti syöttökompensaation reaaliaikaisen enkooderin palautteen perusteella.

Kustannus-hyötysuhteeltaan tarkat CNC-leikkurit vaativat suuremman alkuinvestoinnin tuotantoyksikköä kohden, mutta tarjoavat vertaansa vailla olevan joustavuuden, mikä tekee niistä välttämättömiä muuntajavalmistajille, jotka täyttävät erilaisia ​​asiakasvaatimuksia.

3. Integroidut pinoamis- ja leikkausjärjestelmät

Kolmas ja teknisesti edistynein luokka on integroitu pinoamis- ja leikkausjärjestelmä , joka yhdistää poikittaisleikkauksen robottipinoamiseen yhdeksi jatkuvaksi prosessiksi. Nämä poikittaisleikkauskoneet eivät ole pelkkiä leikkaustyökaluja, vaan täydellisiä työsoluja, jotka muuttavat kelamateriaalin koottavaksi valmiiksi ydinpaketteiksi. Järjestelmä koostuu ylävirran leikkausmoduulista – tyypillisesti tarkkuusleikkurista tai nopeasta pyörivästä leikkurista –, jota seuraa kuljetin, joka syöttää leikatut laminaatit moniakseliseen portaalirobottiin tai delta-tyyppiseen poiminta- ja paikkayksikköön. Robotti järjestää jokaisen laminoinnin ennalta määrättyyn pinoamisjärjestykseen käyttämällä tarvittaessa liimaa tai lukituspainetta.

Teknisen innovaation ydin on reaaliaikainen rekisteröinnin valvonta , jossa leikkausmoduulilla ja pinoamisrobotilla on yhteinen reuna-antureista ja näkökameroista johdettu koordinaattijärjestelmä. Tämä varmistaa, että jokainen kerros pinotaan kulmatarkkuudella, joka on parempi kuin 0,01°, mikä on kriittistä ydinhäviön vähentämiseksi korkeatehoisissa muuntajissa (IE4 ja uudemmat). Järjestelmä sisältää myös integroidun punnitusaseman, joka laskee pinoamiskertoimen kerrosta kohti ja antaa välittömän palautteen prosessin säätöön. Tätä luokkaa käytetään pääasiassa suuriin tehomuuntajiin (yli 50 MVA) ja vetomuuntajiin, joissa sydämen paino ja symmetria vaikuttavat suoraan dynaamiseen suorituskykyyn.

Verrattuna itsenäiseen leikkaamiseen ja manuaaliseen pinoamiseen, integroitu järjestelmä vähentää riippuvuutta työvoimasta jopa 70 % ja eliminoi käsittelyn aiheuttamat vauriot, mikä on erityisen hyödyllistä ohuille (0,15 mm) materiaaleille. Järjestelmän monimutkaisuus vaatii kuitenkin kehittyneitä ohjelmistoja kuvioiden luomiseen, kerrosten sekvensointiin ja törmäysten välttämiseen. Se vaatii myös korkeampaa ennakoivaa kunnossapitoa mekaanisten, pneumaattisten ja näköalajärjestelmien synkronoidun toiminnan vuoksi.

Jiangsu Jingtianxia Electric Technology Co., Ltd. on ottanut käyttöön integroidut pinoamis- ja leikkausjärjestelmänsä useissa tason 1 muuntajatehtaissa eri puolilla Aasiaa, mikä on saavuttanut dokumentoidun 25 %:n lyhennyksen sydämen kokoamissyklissä. Yrityksen omat pinoamisalgoritmit, jotka on kehittänyt sen 46 ammatillisen teknisen kyvyn tiimi, ottavat huomioon materiaalin vääntymisen ja paksuuden vaihtelut säätämällä dynaamisesti robotin poimintavoimaa ja sijoituskulmaa. Tämä ratkaisu on osa yrityksen yhden luukun älykästä portfoliota, joka sisältää myös automatisoidut logistiikkalinjat ja varastojärjestelmät, mikä korostaa yhtiön sitoutumista energiateollisuuden digitaalisiin kokonaisvaltaisiin valmistusratkaisuihin.

Tämän kolmen luokan viitekehyksen kautta käy selväksi, että sopivan valitseminen poikittaisleikkauskoneet riippuu tuotantomäärän, materiaalien monimuotoisuuden ja integraatiotason tasapainottamisesta loppupään kokoonpanon kanssa. Jiangsu Jingtianxia Electric Technology Co., Ltd. käsittelee tätä monimuotoisuutta tarjoamalla kaikki kolme kokoonpanoa, joita tukevat vahva huoltopalveluverkosto ja prosessien optimointikonsultointi. Yrityksen syvä ydinfysiikan ymmärrys yhdistettynä keskeisten mekaanisten komponenttien omaan valmistukseen mahdollistaa sen, että se voi räätälöidä kunkin koneen parametrit asiakkaan vaatiman magneettisen teräslaadun ja ytimen geometrian mukaan. Olipa prioriteetti suurin suoritusteho, äärimmäinen tarkkuus tai täydellinen automaatio, moderni muuntajateollisuus luottaa näihin erikoistuneisiin leikkausjärjestelmiin säilyttääkseen kilpailukyvyn yhä tehokkaammin ohjautuvilla globaaleilla markkinoilla.

Usein kysytyt kysymykset

Q1: Mikä on ensisijainen ero nopean modulaarisen linjan ja tarkan CNC-leikkurin välillä?

Suurinopeuksinen modulaarinen linja priorisoi läpimenoa ja on suunniteltu jatkuvaan, suurten määrien standardisydänlaminaatioiden tuotantoon, tyypillisesti saavuttaen nopeudet yli 120 m/min kohtuullisella toleranssilla (±0,05 mm). Sitä vastoin tarkkuus CNC-leikkuri keskittyy tarkkuuteen ja joustavuuteen, mikä tarjoaa tiukemmat toleranssit (±0,02 mm) ja nopeammat vaihtoajat, mikä tekee siitä sopivan sekamateriaali- ja lyhytkestoisiin töihin. Modulaarinen linja on kustannustehokkaampi massatuotannossa, kun taas leikkuri tarjoaa erinomaisen reunalaadun vaativiin magneettirakenteisiin.

Q2: Kuinka integroidut pinoamis- ja leikkausjärjestelmät parantavat ydinlaatua verrattuna erillisiin prosesseihin?

Integroidut järjestelmät eliminoivat manuaalisen käsittelyn leikkauksen ja pinoamisen välillä, mikä vähentää reunavaurioiden, kohdistusvirheiden ja saastumisen riskiä. Ne mahdollistavat myös reaaliaikaisen rekisteröintipalautteen varmistaen, että jokainen laminointi sijoitetaan kulmatarkkuudella, joka on parempi kuin 0,01°. Tämä vähentää suoraan sydänhäviöitä ja parantaa muuntajan hyötysuhdetta. Lisäksi järjestelmä hylkää automaattisesti toleranssin ulkopuoliset laminaatit, mikä estää viallisten kerrosten pääsyn ydinpakettiin.

Q3: Minkä tyyppinen poikittaisleikkauskoneet onko Jiangsu Jingtianxia Electric Technology Co., Ltd. erikoistunut?

Jiangsu Jingtianxia Electric Technology Co., Ltd. valmistaa ja integroi kaikki kolme pääluokkaa – nopeat modulaariset linjat, tarkkuus CNC-leikkurit ja integroidut pinoamisjärjestelmät. Yritys tarjoaa myös räätälöityjä ratkaisuja amorfisille ja nanokiteisille ydinmateriaaleille. Yrityksessä on yli 46 teknistä asiantuntijaa, ja se keskittyy älykkäisiin ohjausalgoritmeihin ja ennakoiviin ylläpitoominaisuuksiin tarjoten täydellisen valikoiman yksittäisistä koneista täysin automatisoituihin ydinvalmistuspajoihin.

Kysymys 4: Pystyykö tarkkuus-CNC-leikkurilla käsittelemään jiirileikkauksia porrasmuuntajan ytimissä?

Kyllä, useimmat tarkot CNC-leikkurit on varustettu ohjelmoitavalla jiirileikkaustoiminnolla, mikä mahdollistaa kulmat 0° - 45° korkealla toistettavuudella. Tämä ominaisuus on välttämätön askel-kierrosten ja lomiteltujen liitosten tuottamiseksi, jotka minimoivat vuovuodot ja vähentävät melua suurissa tehomuuntajissa. Leikkurin jäykkä runko ja servo-ohjattu takamitta varmistavat, että sekä pituus että kulma pysyvät määritetyn toleranssin sisällä tuhansien jaksojen ajan.
