Kuinka ydinpinoamisjärjestelmä toimii?

Nykyaikaisessa sähkölaitteiden valmistuksessa muuntajien ja moottorisydäntuotannon tarkkuus ja tehokkuus määräävät suoraan lopputuotteiden suorituskyvyn, luotettavuuden ja kustannustehokkuuden. Tämän tuotantoprosessin ytimessä on ydinten pinoamis- ja kokoonpanolinjat , mekaanisen käsittelyn, optisen tarkastuksen ja automaattisten ohjausjärjestelmien hienostunut integraatio. Tämä artikkeli tarjoaa kattavan teknisen selvityksen ydinpinoamisjärjestelmän toiminnasta, jakaa sen ydinperiaatteet, keskeiset laitemoduulit ja sen kriittisen roolin laajamittaisessa teollisessa valmistuksessa.

1. Ydinpinoamisen perusperiaatteet

A ydinten pinoamis- ja kokoonpanolinjat järjestelmä on suunniteltu muuttamaan yksittäisiä ohuita sähköteräslevyjä, jotka tunnetaan yleisesti laminoinneina, kiinteäksi, mitoiltaan tarkaksi laminoiduksi ytimeksi. Perushaasteena on, että jokainen laminointi on pinottava tarkassa järjestyksessä ja suunnassa pyörrevirtahäviöiden minimoimiseksi ja magneettivuon tasaisuuden varmistamiseksi. Järjestelmä alkaa tyypillisesti a:lla ydinten pinoamis- ja kokoonpanolinjat syöttöyksikkö, joka vastaanottaa esileikatut tai halkaistut laminaatit poikittaisleikkauskoneesta. Nämä laminaatit kuljetetaan sitten pinoamisasemalle, jossa robottivarret tai servo-ohjatut poiminta- ja paikkayksiköt käsittelevät jokaista arkkia.

Tyypillisen järjestelmän työsykli voidaan jakaa neljään peräkkäiseen vaiheeseen: syöttö, suunnan havaitseminen, pinoaminen ja yhdistäminen. Syöttövaiheen aikana laminaatit eristetään ja kohdistetaan tärysyöttimien tai kuljetinhihnojen avulla. Suunnantunnistusvaiheessa optiset anturit tai konenäkökamerat tunnistavat jäysteen puolen, lovien sijainnit ja mahdolliset pintavirheet. Pinoamisvaiheeseen kuuluu jokaisen laminoinnin tarkka sijoittaminen kasvavaan pinoon käyttäen usein tyhjiötarttujaa materiaalin naarmuuntumisen välttämiseksi. Lopuksi tiivistysvaiheessa käytetään hitsausta, lukitusta tai liimausta pinon kiinnittämiseksi yhdeksi jäykiksi yksiköksi. Koko työnkulkua ohjaa ohjelmoitava logiikkaohjain (PLC), joka synkronoi kaikki liikkuvat osat mikronitason tarkkuudella.

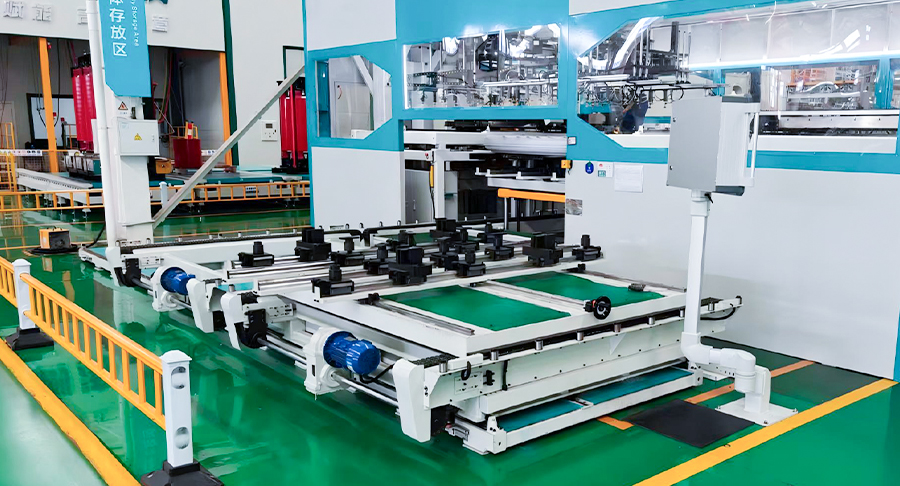

2. Ydinlaitteistomoduulit ja niiden toiminnot

Ymmärtääkseen kuinka ydinpinoamisjärjestelmä toimii , on välttämätöntä tarkastella sen päämoduuleja. Jokaisella moduulilla on tietty toiminto, ja niiden saumaton integrointi määrittää järjestelmän yleisen suorituskyvyn. Alla on erittely neljästä modernin päämoduulista ydinten pinoamis- ja kokoonpanolinjat :

• Ruokinta- ja singulaatiomoduuli: Tämä yksikkö vastaanottaa massalaminointia aikakauslehdistä tai kuljetinhihnoilta. Se käyttää ilmapuhaltimia ja mekaanisia erottimia varmistaakseen, että pinoamisalueelle tulee vain yksi laminaatti kerrallaan. Suurinopeuksinen syöttönopeus voi olla jopa 60 kappaletta minuutissa, riippuen laminoinnin paksuudesta ja koosta.
• Näkö- ja tarkastusmoduuli: Tämä korkearesoluutioisilla kameroilla ja taustavalolla varustettu moduuli tarkistaa jokaisen laminoinnin mittatoleranssit, pursekorkeuden ja pinnan tasaisuuden. Kaikki laminointi, joka epäonnistuu tarkastuksessa, hylätään automaattisesti erilliseen roskakoriin, mikä estää vikojen leviämisen lopulliseen ytimeen.
• Pinoamis- ja sijoitusmoduuli: Tämä on järjestelmän ydin. Servokäyttöinen portaali tai SCARA-robotti poimii jokaisen tarkastetun laminoinnin ja sijoittaa sen pinoamistelineen päälle. Kiinnitys sisältää usein ohjaustappeja, jotka sopivat laminointien reikiin ja varmistavat pyörimisen. Jos muuntajan ytimessä on useita jalkoja, järjestelmä voi pinota jokaisen jalan erikseen ennen niiden yhdistämistä.
• Konsolidointi- ja poistomoduuli: Kun pinon tavoitekorkeus (mitattuna kerrosten lukumäärällä tai optisella korkeusanturilla) on saavutettu, moduuli käyttää yhtä kolmesta tiivistysmenetelmästä: TIG-hitsaus useissa kohdissa, mekaaninen lukitus rei'itysjälkien avulla tai liimakovetus UV- tai lämpösidoksella. Valmis ydin työnnetään sitten ulos lähtevälle kuljettimelle jatkokäsittelyä tai pakkaamista varten.

Näiden moduulien välinen koordinointi on ratkaisevan tärkeää. Jos visiomoduuli esimerkiksi havaitsee väärin kohdistetun laminoinnin, pinoamismoduulin on säädettävä sijoitusrataa reaaliajassa. Johtavat valmistajat pitävät Jiangsu Jingtianxia Electric Technology Co., Ltd. ovat kehittäneet patentoituja ohjelmistoalgoritmeja, jotka mahdollistavat tällaisen mukautuvan ohjauksen, mikä tekee niistä ydinten pinoamis- ja kokoonpanolinjat erityisen kestävä tuotantoympäristöihin, joissa on paljon sekoitusta ja vähän tuotantoa.

3. Ydinpinoamisjärjestelmien luokitus

Kokoonpanon ja sovelluksen perusteella ydinten pinoamis- ja kokoonpanolinjat voidaan jakaa kolmeen pääluokkaan. Jokainen kategoria palvelee erilaisia ​​tuotantovaatimuksia nopeasta massatuotannosta joustavaan prototyyppien valmistukseen. Seuraavat alakohdat tarjoavat syvällisen analyysin jokaisesta tyypistä.

3.1 In-Line Integroidut pinoamisjärjestelmät

In-line integroidut järjestelmät liitetään suoraan ylävirran leikkaus- tai poikittaisleikkauslinjaan. Heti kun laminaatit on leikattu, ne syötetään välittömästi pinoamisyksikköön ilman välivarastointia. Tämä muotoilu minimoi materiaalin käsittelyn ja vähentää reunavaurioiden riskiä. In-line-järjestelmien määrittävä piirre on niiden synkronointinopeus – ne toimivat samalla kiertonopeudella kuin leikkauskone, tyypillisesti 40-80 iskua minuutissa. Niiden teknisiin ominaisuuksiin kuuluu kaksipään pinoaminen kahden laminoinnin samanaikaista sijoittamista varten, reaaliaikainen paksuuden seuranta lasersensoreilla ja automaattinen työkalun vaihto eri hylsyleveyksille.

Tyypillisiä in-line-järjestelmien käyttökohteita ovat jakelumuuntajasydänten ja sähköajoneuvojen moottorin staattorien laajamittainen tuotanto, jossa tasainen laatu ja korkea suorituskyky ovat ensiarvoisen tärkeitä. Ensisijainen etu offline-järjestelmiin verrattuna on puskurivaraston poistaminen, mikä säästää lattiatilaa ja vähentää keskeneräisten töiden varastoa. Lisäksi in-line-järjestelmät voivat havaita leikkausvirheet välittömästi, mikä mahdollistaa välittömän palautteen leikkuuyksikölle. Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa in-line-ratkaisuja, jotka sisältävät älykkäitä työpajavarastointirajapintoja, mikä mahdollistaa saumattoman tiedonsiirron toiminnanohjausjärjestelmien (ERP) kanssa. Tämä integrointi varmistaa, että jokainen hylsyerä on jäljitettävissä raaka-aineesta valmiiseen tuotteeseen.

3.2 Offline-itsenäiset pinoamisjärjestelmät

Offline-erilliset järjestelmät toimivat leikkausprosessista riippumatta. Laminaatiot leikataan ensin, pinotaan makasiiniin ja kuljetetaan sitten pinoamisasemalle. Tämän irrotuksen ansiosta tuotannon suunnittelijat voivat käyttää leikkauslinjaa mahdollisimman tehokkaasti, kun pinoamislinja käsittelee eri hylsytyyppejä rinnakkain. Offline-lähestymistapa sopii erityisen hyvin työpajaympäristöihin, joissa tilauskoot ovat pieniä, mutta vaihtelevat merkittävästi ydingeometriassa. Offline-järjestelmien kriittinen komponentti on automaattinen lipunvaihtaja, johon mahtuu jopa 12 erilaista laminointityyppiä ja joka vaihtaa niiden välillä muutamassa minuutissa.

Teknologisesti offline-järjestelmät sisältävät usein kehittyneempiä näköjärjestelmiä, koska laminaatteja on saatettu varastoida tuntikausia tai päiviä, jolloin niihin on kertynyt pölyä tai vähäistä hapettumista. Offline-järjestelmien näkömoduuli sisältää siksi ylimääräisiä puhdistusharjoja ja staattisia erottimia. Kiinnitysmenetelmät ovat samanlaisia ​​kuin in-line-järjestelmät, mutta offline-järjestelmissä käytetään usein liimaamista hitsauksen sijasta, koska liima mahdollistaa paremman jännityksen jakautumisen ytimissä, joissa on monimutkainen porrastettu geometria. Valmistajille, jotka haluavat päivittää manuaalisesta pinoamisesta, offline-erilliset järjestelmät tarjoavat pienemmän alkuinvestoinnin ja helpomman integroinnin olemassa olevien materiaalinkäsittelylaitteiden kanssa. Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa modulaarisia offline-alustoja, jotka voidaan konfiguroida joko yhden tai kahden pinon toiminnalla, mikä antaa asiakkaille joustavuuden skaalata tuotantoa kysynnän kasvaessa.

3.3 Pyörivien tornien pinoamisjärjestelmät

Pyörivä tornijärjestelmä edustaa viimeisintä edistystä ydinten pinoamis- ja kokoonpanolinjat teknologiaa. Yhden kiinteän pinoamislaitteen sijasta näissä järjestelmissä käytetään pyörivää tornia, joka pitää sisällään useita pinottavia lavoja. Kun yhtä lavaa täytetään laminoinneilla, toinen lava tiivistetään ja poistetaan, ja kolmatta lavaa valmistellaan seuraavaa erää varten. Tämä rinnakkaiskäsittely vähentää dramaattisesti joutoaikaa ja lisää kokonaiskapasiteettia jopa 40 % verrattuna yhden aseman malleihin.

Tornimekanismia käyttää suoravetoinen vääntömomenttimoottori, joka tarjoaa poikkeuksellisen tasaisen pyörimisen ja tarkan kulma-asennon. Jokainen lava on varustettu omalla sarjallaan ohjaustappeja ja kiinnitysmekanismeja, jotka mahdollistavat järjestelmän vaihtamisen eri hylsykokojen välillä ilman manuaalista puuttumista. Pyörivät revolverijärjestelmät ovat ihanteellisia standardisoitujen ytimien, kuten pienissä jakelumuuntajissa ja induktoreissa käytettävien suurten määrien tuotantoon. Niiden kompakti jalanjälki tekee niistä houkuttelevia myös tehtaille, joissa lattiapinta-ala on rajallinen. Jiangsu Jingtianxia Electric Technology Co., Ltd. on onnistuneesti ottanut käyttöön kiertorevolverijärjestelmiä useissa asiakaskohteissa saavuttaen alle 0,2 %:n vikaprosentin ja yli 85 %:n kokonaislaitteiston tehokkuuden (OEE).

Yhteenvetona kaikkien kolmen järjestelmätyypin toimintavaiheista seuraavassa järjestetyssä luettelossa esitetään tyypillisen pinoamisjakson yleinen menettely:

1. Materiaalin lataus: Laminaatiot ladataan syöttömakasiiniin tai syötetään suoraan leikkuulinjalta.
2. Singulaation ja suuntautuminen: Jokainen laminointi erotetaan, kohdistetaan ja sen pursepuoli havaitaan näön avulla.
3. Sijoitus: Robotti tai portaali poimii laminoinnin ja sijoittaa sen pinoamislavalle mikronitason tarkkuudella.
4. Kerrosten laskenta ja korkeuden tarkistus: Järjestelmä laskee jokaisen kerroksen ja tarkistaa kasvavan pinon korkeuden suhteessa kohteeseen.
5. Konsolidointi: Kun tavoite on saavutettu, järjestelmä hitsaa, lukitsee tai liittää pinon kiinteäksi ytimeksi.
6. Poisto ja kuljetus: Valmis ydin työnnetään ulos kuljettimelle jatkokäsittelyä tai pakkausta varten.

4. Integrointi Smart Manufacturingiin

Moderni ydinten pinoamis- ja kokoonpanolinjat eivät ole enää eristettyjä koneita; ne ovat olennaisia ​​solmuja laajemmassa älykkäiden tehtaiden ekosysteemissä. Teollisen esineiden internetin (IIoT) kautta nämä järjestelmät lähettävät jatkuvasti tietoja sykliajoista, vikojen määrästä ja kulutustavaroiden kulumisesta keskitettyyn valmistuksen suoritusjärjestelmään (MES). Tämä tietoihin perustuva lähestymistapa mahdollistaa ennakoivan huollon ja vähentää suunnittelemattomia seisokkeja jopa 30 %. Esimerkiksi Jiangsu Jingtianxia Electric Technology Co., Ltd. on sisällyttänyt älykkäät konepajavarastojärjestelmät ja automatisoidut logistiikan tuotantolinjat, jotka ovat suoraan yhteydessä pinoamislaitteisiinsa luoden täysin automatisoidun materiaalivirran raakateräskäämeistä valmiisiin muuntajan ytimiin.

Lisäksi kehittyneissä järjestelmissä on nyt itseoppivia algoritmeja, jotka säätävät pinoamisparametreja historiallisen suorituskyvyn perusteella. Jos tietyssä laminointierässä on suurempi pursevaihtelu, järjestelmä voi automaattisesti vähentää sijoitusnopeutta tarkkuuden ylläpitämiseksi. Tämä sopeutumiskyky on erityisen arvokasta alueilla, joilla raaka-aineiden laatu vaihtelee. Yhdistämällä tarkkuusmekaniikka älykkäisiin ohjelmistoihin, Jiangsu Jingtianxia Electric Technology Co., Ltd. jatkaa mitä rajojen työntämistä ydinten pinoamis- ja kokoonpanolinjat voi saavuttaa toimittamalla yhden luukun tukiratkaisut, jotka kattavat kaiken ytimen poikittaisleikkauksesta lopulliseen kokoonpanoon.

Usein kysytyt kysymykset

Q1: Mikä on tärkein ero in-line- ja offline-pinoamisjärjestelmien välillä?

In-line-järjestelmät on kytketty suoraan leikkauslinjaan ja toimivat samalla nopeudella, mikä tekee niistä ihanteellisia suuria määriä jatkuvaan tuotantoon. Offline-järjestelmät toimivat itsenäisesti, mikä mahdollistaa suuremman joustavuuden erikokoisten ja -geometristen ytimien käsittelyssä, mikä sopii työpaja- tai pienivolyymillisiin, korkean sekoituksen ympäristöihin.

Q2: Kuinka pyörivä tornijärjestelmä parantaa tuottavuutta verrattuna yksiasemaiseen järjestelmään?

Pyörivä tornijärjestelmä käyttää useita lavoja pyörivässä mekanismissa. Kun yhtä lavaa täytetään, toista tiivistetään ja kolmatta poistetaan tai valmistellaan. Tämä rinnakkainen työnkulku eliminoi odotusajan jaksojen välillä ja lisää kokonaiskapasiteettia jopa 40 % pinoamisen tarkkuudesta tinkimättä.

Q3: Mitä konsolidointimenetelmiä käytetään yleisesti pinoamis- ja kokoonpanolinjoilla, ja mikä niistä on paras?

Kolme ensisijaista menetelmää ovat TIG-hitsaus, mekaaninen lukitus ja liimaus. Hitsaus tarjoaa korkean mekaanisen lujuuden, lukitus on nopein eikä vaadi kulutusosia, ja liimaus tarjoaa paremman magneettisen suorituskyvyn vähentämällä sisäistä jännitystä. Paras valinta riippuu ydinsovelluksesta – hitsaus suurille tehomuuntajille, lukitus massatuotetuille moottoreille ja liima tehokkaille malleille, joissa on porrasliitokset.

Q4: Kuinka Jiangsu Jingtianxia Electric Technology Co., Ltd. varmistaa pinoamisjärjestelmiensä laadunvalvonnan?

Jiangsu Jingtianxia yhdistää monivaiheisen näkötarkastuksen, reaaliaikaisen paksuuden seurannan ja viallisten laminointien automaattisen hylkäämisen. Niiden järjestelmät myös syöttävät tuotantotiedot MES-alustalle, mikä mahdollistaa täyden jäljitettävyyden ja tilastollisen prosessinhallinnan. Yli 46 ammatillisen teknisen kyvyn ansiosta yritys ylläpitää tiukat testausprotokollat ​​jokaiselle järjestelmälle ennen toimitusta, mikä varmistaa yhtenäisen suorituskyvyn asiakkaiden tiloissa.

Kysymys 5: Voivatko hylsyn pinoamisjärjestelmät käsitellä erilaisia ​​laminointimateriaaleja, kuten amorfista terästä tai piiterästä?

Kyllä, nykyaikaiset järjestelmät on suunniteltu säädettävällä tartuntapaineella, vaihtelevilla syöttönopeuksilla ja mukautetuilla näköalgoritmeilla, jotta ne sopivat monenlaisiin materiaaleihin. Amorfinen teräs, joka on ohuempi ja hauraampi, vaatii hellävaraisempaa käsittelyä ja usein hyötyy liimauksesta hitsauksen sijaan. Jiangsu Jingtianxia tarjoaa räätälöityjä kokoonpanoja tiettyjen materiaaliominaisuuksien mukaan.

K6: Mikä on tyypillinen sijoitetun pääoman tuotto (ROI) manuaalisen ytimien pinoamisprosessin automatisoinnissa?

Vaikka tarkka ROI vaihtelee tuotantomäärän mukaan, useimmat valmistajat näkevät takaisinmaksun 18–24 kuukauden kuluessa. Automaatio vähentää työvoimakustannuksia, eliminoi inhimillisiä virheitä, lisää läpimenoa ja parantaa materiaalisaantoa. Lisäksi automatisoidut järjestelmät mahdollistavat 24/7-toiminnan, mikä nopeuttaa entisestään korkean kysynnän tuotelinjojen sijoitetun pääoman tuottoprosenttia.
