LXD-260-2 Offline-muuntajan ytimen pinoamislinja

Kuinka LXD-260-2 Offline Transformer Core Stacking Line toimii?

Muuntajasydänvalmistus on ollut vuosikymmeniä yksi viimeisistä rajoista, jolla manuaalinen puuttuminen jatkuu sitkeästi. Samalla kun viereiset teollisuudenalat omaksuivat robottiautomaation ja synkronoidut tuotantovirrat, ytimien pinoaminen – herkkä prosessi, jossa tuhansia piiteräslaminaatioita kootaan tarkaksi magneettipiiriksi – luotti edelleen ammattitaitoisten käyttäjien manuaaliseen järjestykseen, suuntaamiseen ja kerrostukseen. Tämä perinteinen lähestymistapa tuo vaihtelevan levyn kulumisen, käsittelyn muodonmuutoksen, epäyhtenäiset ilmaraot ja viime kädessä lisää ydinhäviöitä ja akustista kohinaa. Tämän paradigman pohjimmiltaan murtamiseksi, Jiangsu Jingtianxia Electric Technology Co., Ltd. suunniteltu LXD-260-2 offline-muuntajan ytimen pinoamislinja -pylvästyyppinen automaattinen järjestelmä, joka määrittelee uudelleen tarkkuuden, toistettavuuden ja suorituskyvyn offline-ydinkokoonpanossa.

Sen ytimessä on LXD-260-2 offline-muuntajan ytimen pinoamislinja toimii täysin automatisoituna, materiaaliastiattomana pinoamisalustana. Se vastaanottaa rei'ittämättömät piiteräslevyt suoraan poikittaisleikkauslinjalta, pinoaa ne tarkassa leikkaus- ja laminointijärjestyksessä pystypylväisiin ja kuljettaa nämä pilarit erityiseen pinoamismekanismiin. Liikkuva kokoonpano tyhjiöimukupeilla poimii sitten jokaisen laminoinnin, sijoittaa sen tarkkuusuralle ja pinoaa sen lopuksi ydinpiirustuksen kerros kerrokselta vaatimusten mukaisesti – kaikki ilman yksittäisten arkkien käsittelyä. Tämä työnkulku eliminoi manuaalisen pinoamisen kolme ensisijaista vikatilaa: pinnan hankaus, kohdistusvirhe ja epäjohdonmukainen pinoamispaine.

Ennen kuin sukeltaa teknisiin osajärjestelmiin, se on syytä huomata Jiangsu Jingtianxia Electric Technology Co., Ltd. tuo yli 46 omaa teknistä asiantuntijaa ja kypsän tuotantojärjestelmän tälle alalle. Yrityksen portfolio – muuntajaytimet, älykkäät pinoamislaitteet, poikittaisleikkauskoneet ja automatisoitu logistiikka – tarjoaa ekosysteemin, jossa LXD-260-2 offline-muuntajan ytimen pinoamislinja kukoistaa. Tämä ei ole itsenäinen kone, vaan täysin digitalisoidun työpajainfrastruktuurin solmu, joka mahdollistaa reaaliaikaisen seurannan ja mukautuvan prosessinhallinnan.

1. Saraketyyppinen materiaalin syöttö- ja sekvensointimoduuli

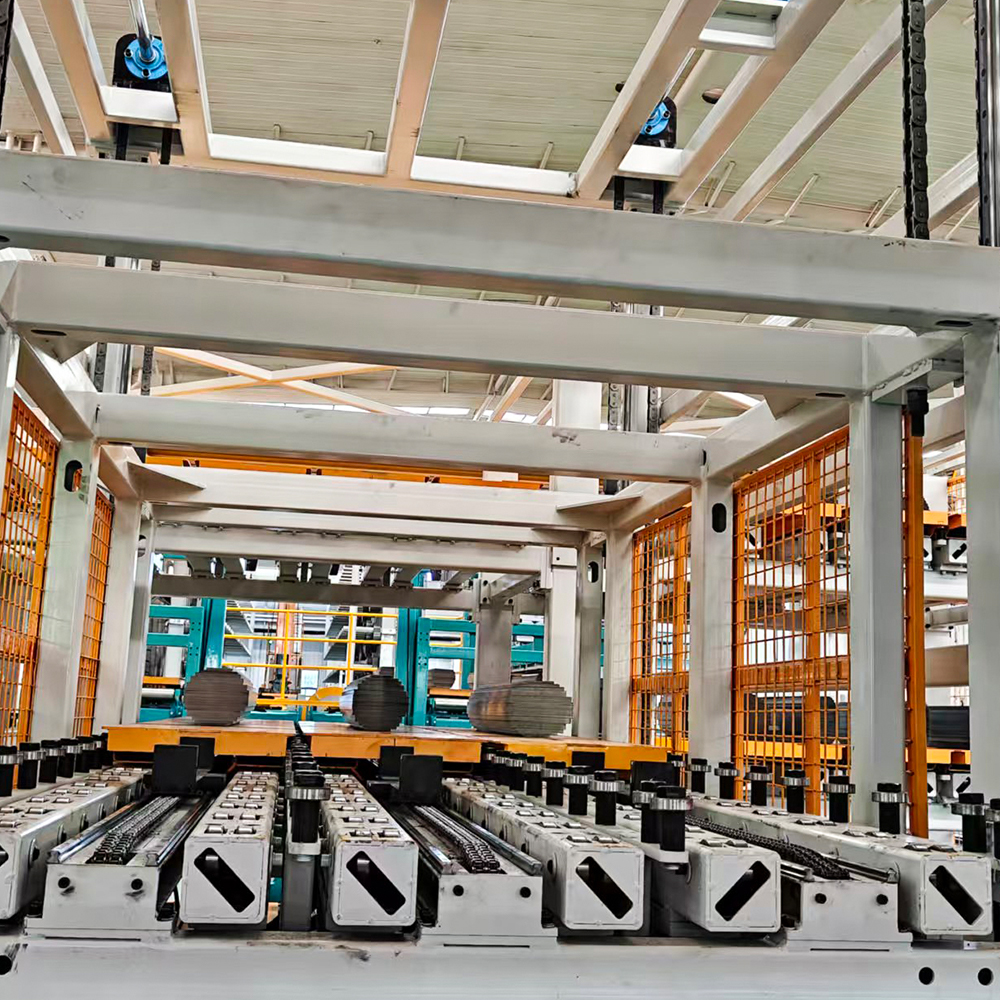

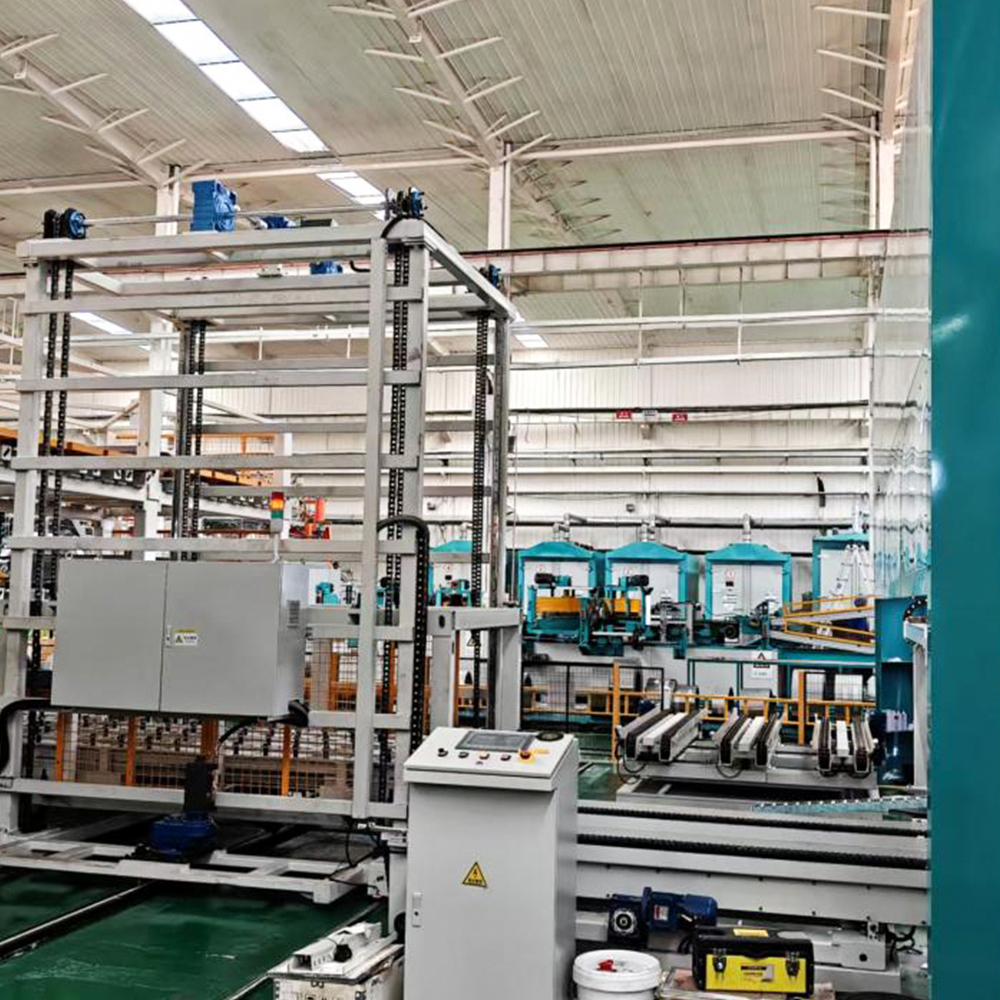

Määritelmä ja sijainti: Tämä moduuli toimii sisääntulopisteenä LXD-260-2 offline-muuntajan ytimen pinoamislinja . Toisin kuin perinteiset järjestelmät, jotka käyttävät materiaalisäiliöitä tai kasetteja, joissa on esilajiteltu pinot, tämä laite käyttää pylvästyyppistä mekanismia, joka on suoraan yhteydessä poikittaisleikkauslinjan ulostuloon. Rei'ittämättömät arkit kuljetetaan automaattisesti ja kootaan pystysuoraan pilariin, mikä säilyttää tarkan leikkausjärjestyksen – kriittinen vaatimus porrastetuissa malleissa.

Tärkeimmät toiminnalliset ominaisuudet: Pylvässyöttölaitteessa on servokäyttöisiä hissejä, jotka ylläpitävät tasaisen arkinpoimintakorkeuden, mikä kompensoi kolonnin korkeuden alenemisen arkkien kuluessa. Tyhjiöimukupit, joissa on pehmeät kosketuskärjet, estävät reunojen purseet ja pinnan naarmut. Reunaohjatuilla antureilla varustettu paikannusrata varmistaa, että jokainen arkki on suorassa viitereunaan nähden ennen siirtoa. Järjestelmä käsittelee arkkien paksuuksia 0,18–0,35 mm ja leveyksiä 260 mm:iin asti (siis "260"-nimitys), pinoamistarkkuudella ±0,1 mm kerrosta kohti.

Tyypilliset sovellusskenaariot: Tämä moduuli on erityisen edullinen korkean sekoituksen ja pienen volyymin tuotantoympäristöissä, joissa ydinrakenne muuttuu usein. Koska järjestelmä lukee pinoamisreseptejä suoraan tuotannon suoritusjärjestelmästä (MES), se voi vaihtaa E-ytimien, U-ytimien ja jopa epäsymmetristen kolmivaiheisten ytimien välillä ilman fyysisiä vaihtoja – vain ohjelmistoparametrit säätyvät.

Eriytetyt edut: Makasiinisyöttöisiin pinoamiskoneisiin verrattuna pylvästyyppinen lähestymistapa eliminoi esipinoamisen ja manuaalisen siirron leikkauksen ja pinoamisen välillä, mikä vähentää välivarastointia ja siihen liittyviä käsittelyvaurioita. Se tukee myös jatkuvaa käyttöä pitkillä työvuoroilla, koska poikittaisleikkauslinja voi syöttää materiaalia reaaliajassa.

Yrityksen valmiuksien integrointi: Jiangsu Jingtianxia Electric Technology Co., Ltd. on integroinut tähän moduuliin oman reaaliaikaisen valvontaohjelmiston, jonka avulla käyttäjät voivat visualisoida arkkien kulutuksen, hylkäysmäärien ja syöttölaitteiden kohdistuksen keskitetyn kojelaudan kautta.

• Tärkeimmät tiedot: Arkin leveys 80–260 mm, paksuus 0,18–0,35 mm, pinoamisnopeus jopa 120 arkkia/min.
• Sisäänrakennetut anturit: Kaksi valosähköistä reuna-ilmaisinta ja tyhjiöpaineanturia vian havaitsemiseen.
• Materiaalien yhteensopivuus: Raeorientoitunut piiteräs (M-4-M-6-laadut) ja erittäin läpäisevät amorfiset seokset.

2. Tarkkuuspaikannus- ja kohdistusasema

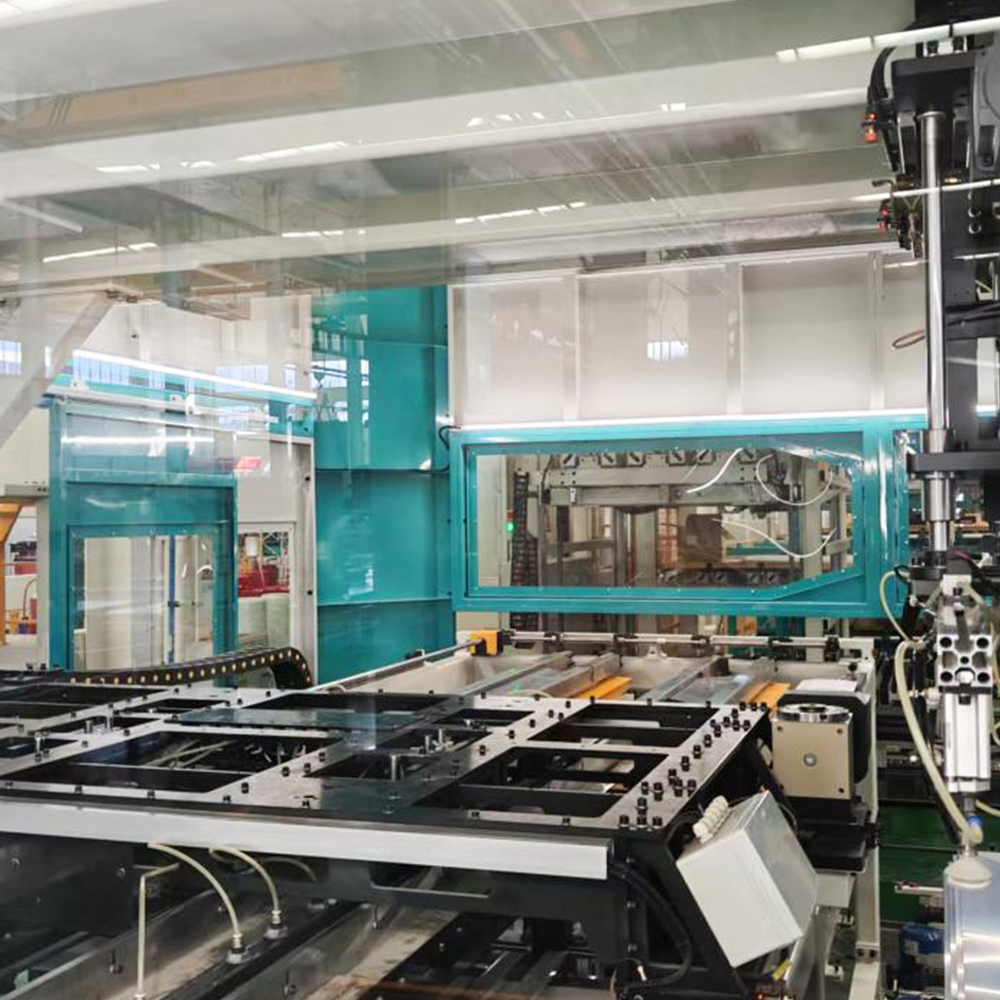

Määritelmä ja sijainti: Kun arkit on poimittu pylväästä, ne kuljetetaan erityiselle paikannusasemalle, joka on järjestelmän toinen tärkeä osajärjestelmä. LXD-260-2 offline-muuntajan ytimen pinoamislinja . Tämä asema on vastuussa alipainesiirron aikana syntyneiden pienten kulma- tai translaatiopoikkeamien korjaamisesta varmistaen, että jokainen laminointi on täydellisesti kohdakkain kasvavan ydinpinon kanssa.

Tärkeimmät toiminnalliset ominaisuudet: Asema käyttää kaksivaiheista kohdistusstrategiaa. Ensin joukko jousikuormitettuja mekaanisia pysäyttimiä työntää levyä varovasti kiinteää vertailukulmaa vasten. Toiseksi näköavusteinen järjestelmä vangitsee arkin ääriviivat ja vertaa sitä nimelliseen CAD-malliin; Jos erot ylittävät 0,05 mm, järjestelmä käynnistää automaattisen hylkäystoiminnon ennen kuin arkki saavuttaa pinoamispään. Tämä suljetun silmukan palaute on kriittinen vaihekierroskuvion ylläpitämisessä, mikä vaikuttaa suoraan sydämen magneettisiin ominaisuuksiin ja tyhjäkäyntihäviöön.

Tyypilliset sovellusskenaariot: Tämä alijärjestelmä on välttämätön suurille tehomuuntajan ytimille (≥ 100 MVA), joissa jopa mikronitason poikkeamat johtavat hotspotin muodostumiseen ja lisääntyneeseen tärinään. Se on yhtä arvokas jakelumuuntajille, joissa johdonmukainen välinhallinta vähentää kuuluvaa melua täyttääkseen tiukat kaupunkiympäristöstandardit.

Eriytetyt edut: Vaikka monet kilpailevat offline-pinoamiskoneet luottavat pelkästään mekaaniseen esikohdistukseen, LXD-260-2:ssa on näkösilmukka, joka korjaa aktiivisesti leikkausjäysteen vaihtelut ja arkin kaarevuuden – kaksi yleistä vikaa, joita manuaalinen käsittely ei voi kompensoida. Tämä tuottaa neliömäisemmän ytimen tiukemmilla porrasliitoksilla, mikä vähentää suoraan herätevirtaa.

Yrityksen valmiuksien integrointi: Visioalgoritmit on kehittänyt yrityksen T&K-tiimi Jiangsu Jingtianxia Electric Technology Co., Ltd. , hyödyntäen laajaa tietokantaa laminointivirheistä, jotka on kerätty kenttäasennuksista Aasiassa ja Euroopassa.

3. Liikkuva pinoamismekanismi tyhjiöpäätelaitteen kanssa

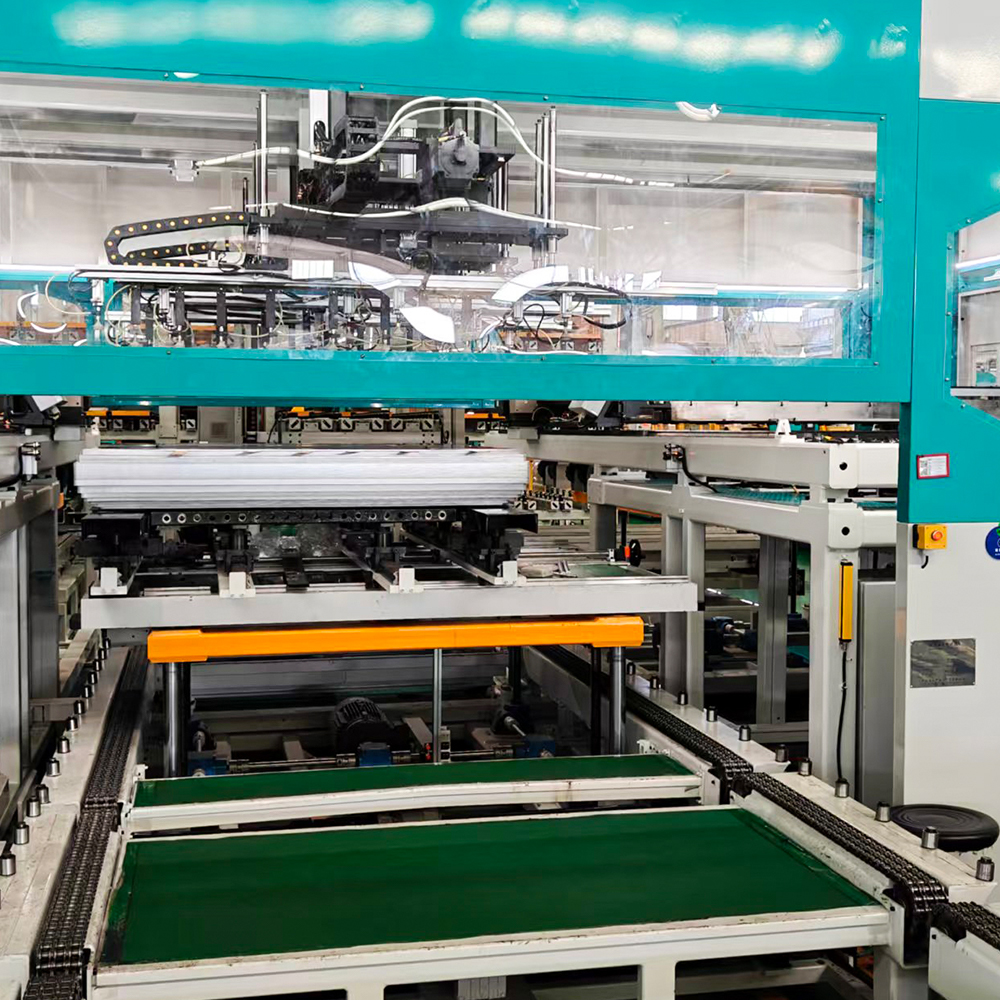

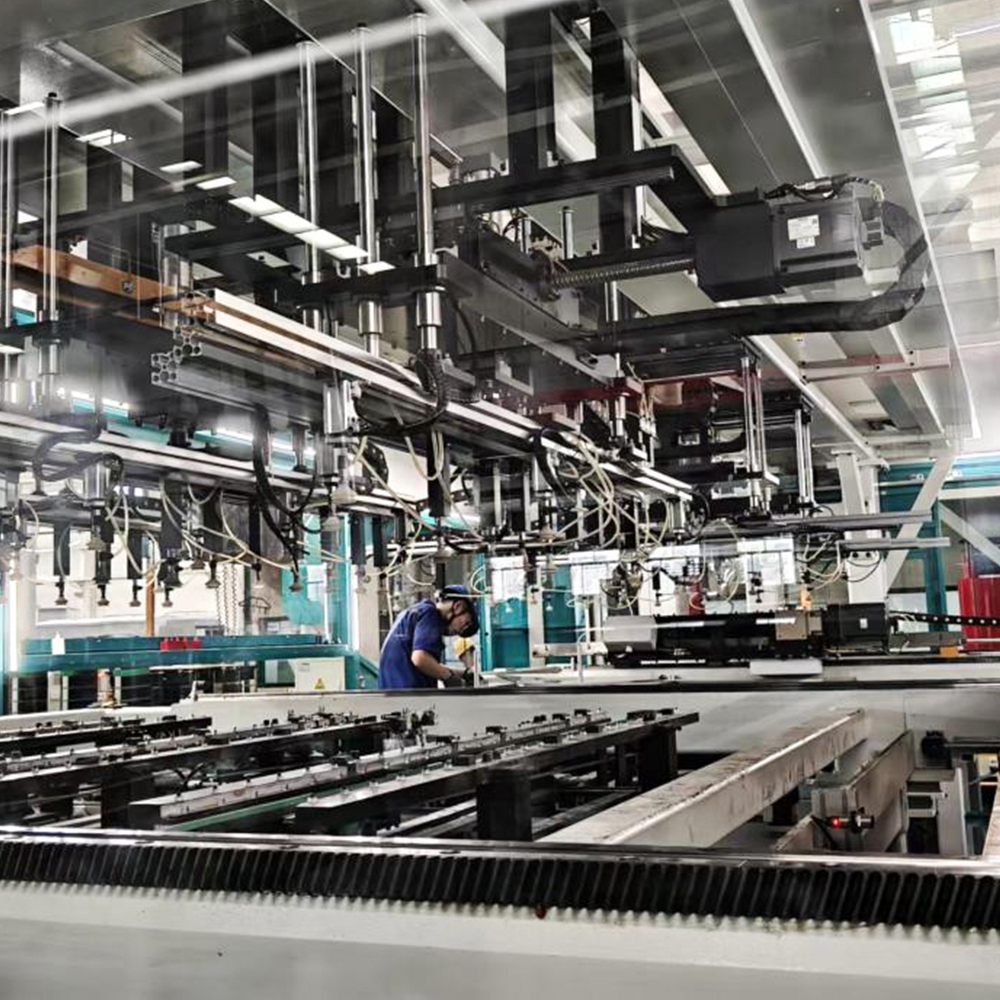

Määritelmä ja sijainti: Tämä on viimeinen ja näkyvin moduuli LXD-260-2 offline-muuntajan ytimen pinoamislinja . Se koostuu portaalityyppisestä liikkuvasta vaunusta, joka on varustettu monivyöhykkeisellä tyhjiö-imupäällä, joka poimii kohdistetun arkin paikannusasemalta ja sijoittaa sen kasvavaan hylsypinoon noudattaen ydinpiirustuksen määrittämää kerrosjärjestystä (esim. vuorottelevat ikeen ja jalan kuviot kolmivaiheisille ytimille).

Tärkeimmät toiminnalliset ominaisuudet: Pinoamispäässä on itsenäisiä alipainevyöhykkeitä, jotka voidaan aktivoida selektiivisesti käsittelemään erilaisia laminointigeometrioita – keskijalat, ulommat jalat ja ikeet – työkaluja vaihtamatta. Laseretäisyysanturi mittaa jatkuvasti pinon nykyistä korkeutta ja säätää Z-akselin lähestymistapaa ylläpitääkseen tasaisen välin imukupin ja ylälevyn välillä, mikä estää iskuvauriot. Integroitu voimantunnistusjärjestelmä varmistaa, että sijoituspaine pysyy 5–10 N:n sisällä arkkia kohden, jolloin vältetään jäännösjännitys, joka heikentäisi ytimen magneettisen alueen rakennetta.

Tyypilliset sovellusskenaariot: Tämä moduuli sopii erinomaisesti pinottujen muuntajaytimien valmistukseen, joiden pituus on jopa 6 m ja leveys 3 m, ja se kattaa sekä öljyllä upotetut että kuivatyyppiset muuntajat. Sitä käytetään myös reaktorisydämissä, joissa tarvitaan vaihtelevia ilmarakoja – järjestelmä voi lisätä ei-magneettisia välikappaleita automaattisesti tiettyjen kerrosten väliin.

Eriytetyt edut: Toisin kuin robottikäsivarsipohjaiset pinoamiskoneet, jotka kamppailevat usein raskaiden ikeen kanssa, LXD-260-2 käyttää jäykkää portaalia, jossa on kaksi lineaarimoottoria, mikä tarjoaa suuremman jäykkyyden ja nopeamman kiihtyvyyden. Tämä merkitsee lyhyempiä jaksoaikoja suurille arkeille (≈ 4 sekuntia kerrosta kohti) säilyttäen samalla alimillimetrin sijoittelun toistettavuuden. Lisäksi järjestelmän offline-luonne mahdollistaa pinoamispään toiminnan asynkronisesti leikkauslinjasta, mikä erottaa tuotantonopeudet ja mahdollistaa puskurinhallinnan.

Yrityksen valmiuksien integrointi: Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa tälle moduulille ennakoivia huoltoominaisuuksia – järjestelmä kirjaa muistiin moottorin virta-, alipaine- ja sijoitusvoimatiedot, jotka analysoidaan imukuppien ja ohjauskiskon laakerien kulumisen ennustamiseksi, mikä minimoi suunnittelemattomat seisokit.

1. Vaiheittainen pinoamisjärjestys: Reseptin lataus → kolonnin syöttö → yhden arkin poiminta → reunan kohdistus → näkötarkistus → alipainesiirto → Z-akselin pehmeä lasku → paineen tarkistus → seuraava kerros.
2. Mukautuva tason ohjaus: Järjestelmä mukautuu automaattisesti arkin paksuuden vaihteluihin laskemalla pinon korkeuden uudelleen jokaisen 50 kerroksen jälkeen.

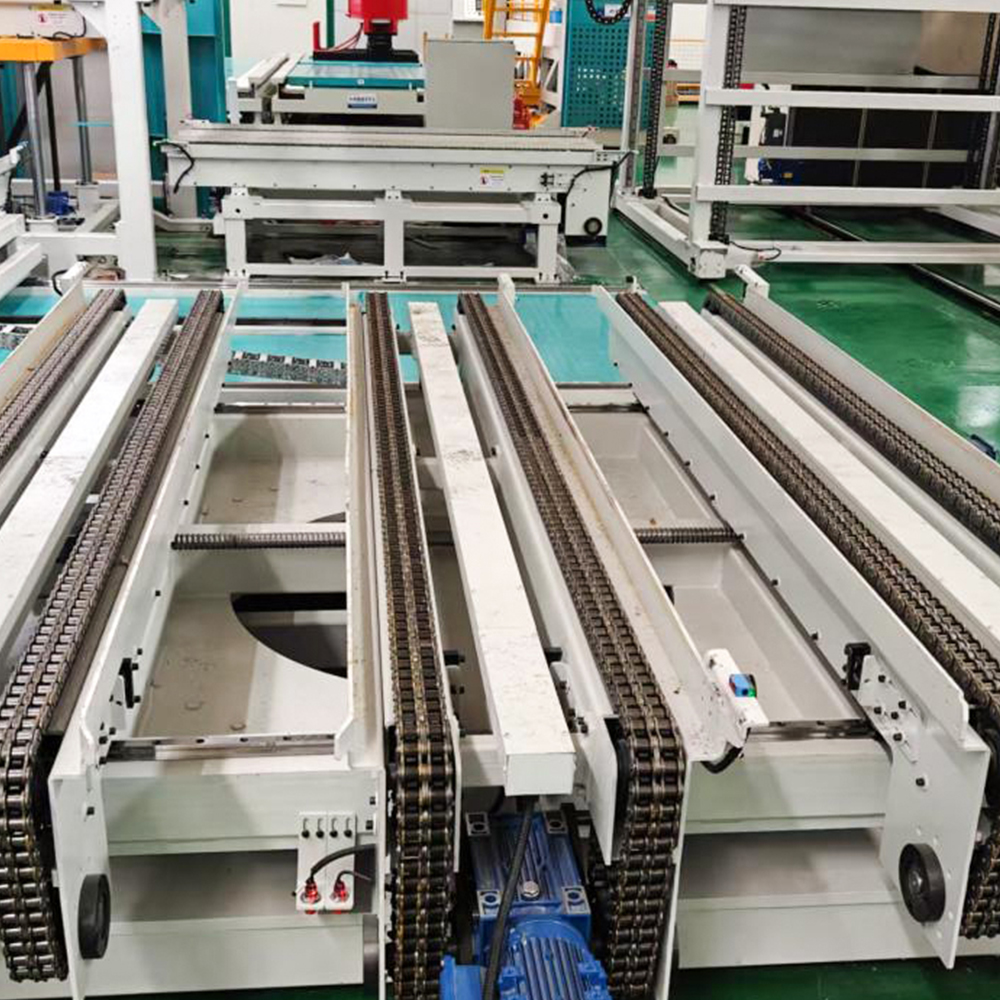

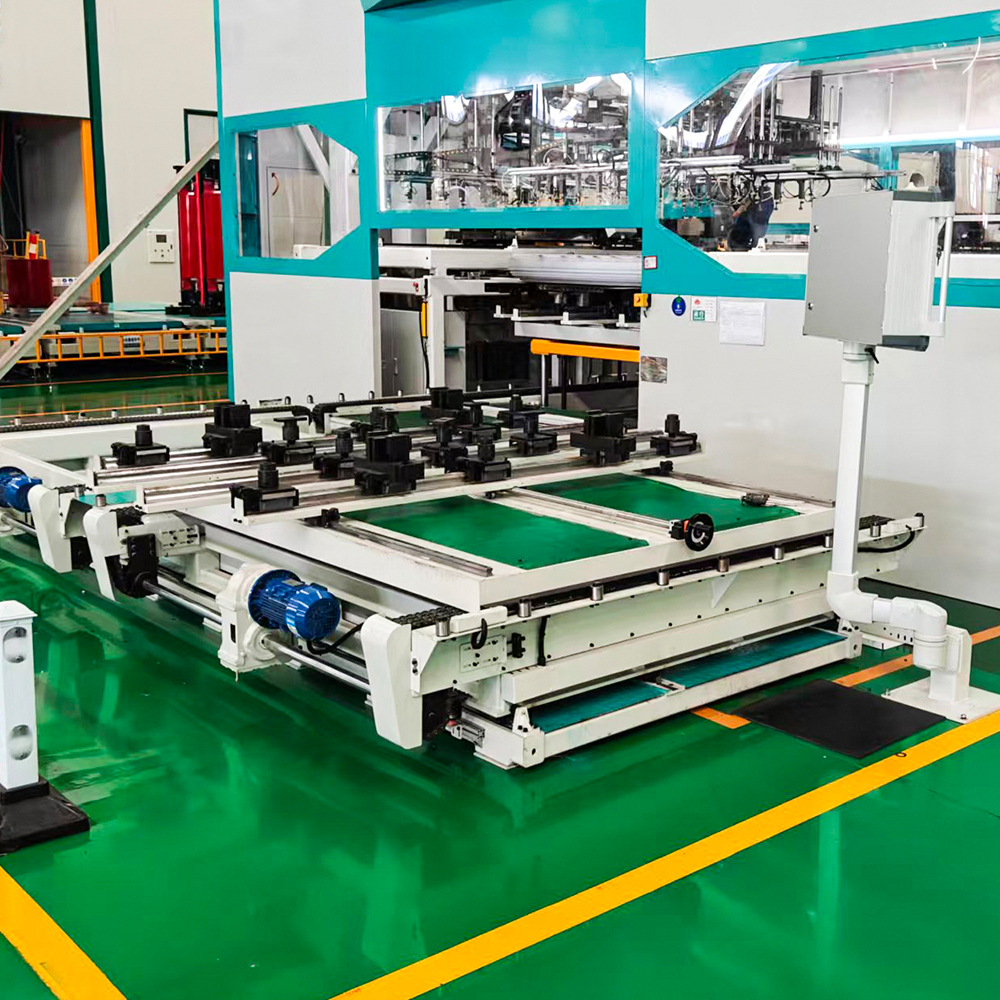

3. Pinon lopun signalointi: Kun ydin saavuttaa kerrosten tavoitemäärän, järjestelmä laukaisee kuljettimen, joka siirtää valmiin pinon nauha-asemalle.

4. Integroitu ohjaus- ja tiedonhallintajärjestelmä

Vaikka kolme mekaanista moduulia suorittaa fyysisen pinoamisen, älykkyys LXD-260-2 offline-muuntajan ytimen pinoamislinja sijaitsee sen Siemens-pohjaisessa PLC:ssä ja patentoidussa HMI-ohjelmistossa. Tämä ohjauskerros hallitsee reseptien tallennusta (jopa 1 000 ydinmallia), seuraa jokaisen arkin alkuperää leikkauslinjalta ja luo yksityiskohtaisen tuotantolokin laadun jäljitettävyyttä varten. Se on myös rajapinta asiakkaan ERP-järjestelmään tuotannon aikataulutusta ja varastonhallintaa varten.

Tämä digitaalinen integrointi on keskeinen erottava tekijä: järjestelmä voi automaattisesti järjestellä kerrokset uudelleen, jos viallinen arkki hylätään, ja varmistaa, että lopullinen ydin täyttää aina vaaditun laminointimäärän ja kierroslukukuvion. Etädiagnostiikka on otettu käyttöön suojatun yhdyskäytävän kautta, mikä mahdollistaa Jiangsu Jingtianxia Electric Technology Co., Ltd. tukiinsinöörit voivat auttaa vianetsinnässä ilman käyntiä paikalla – ulkomaiset asiakkaat arvostavat tätä ominaisuutta.
