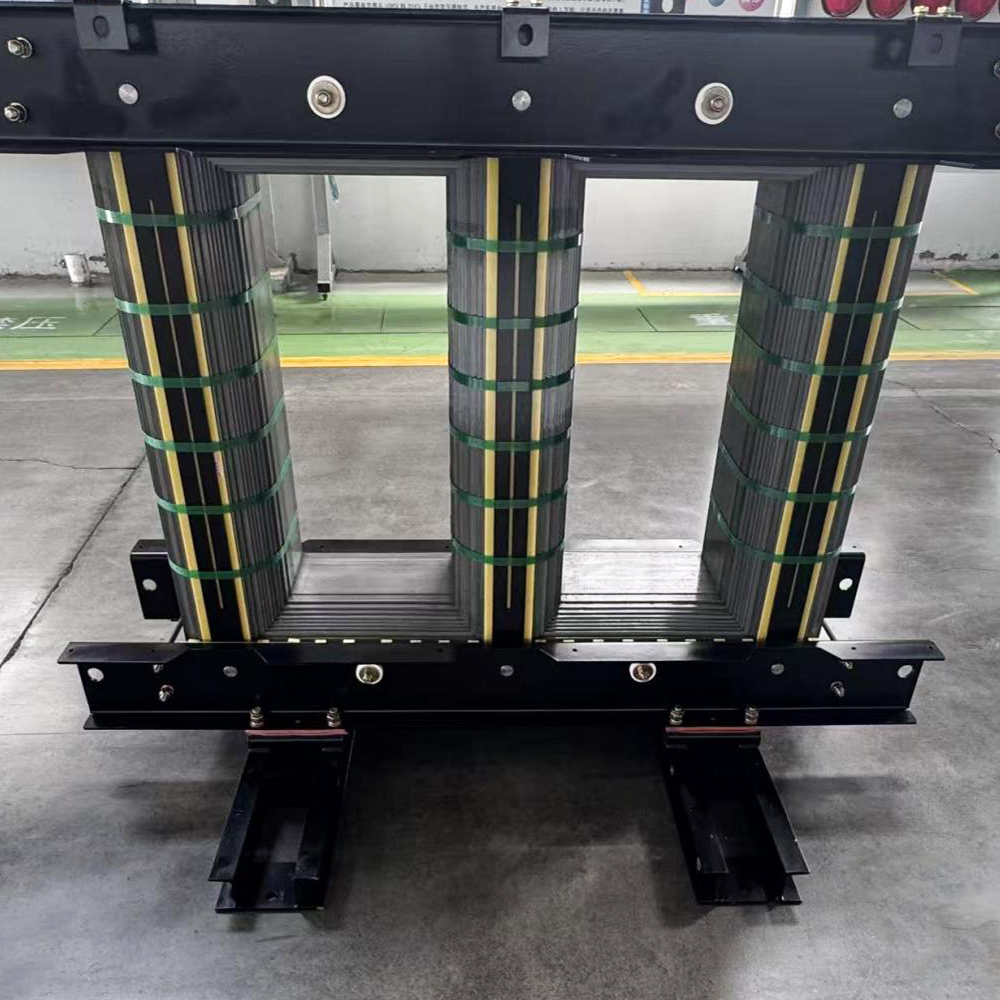

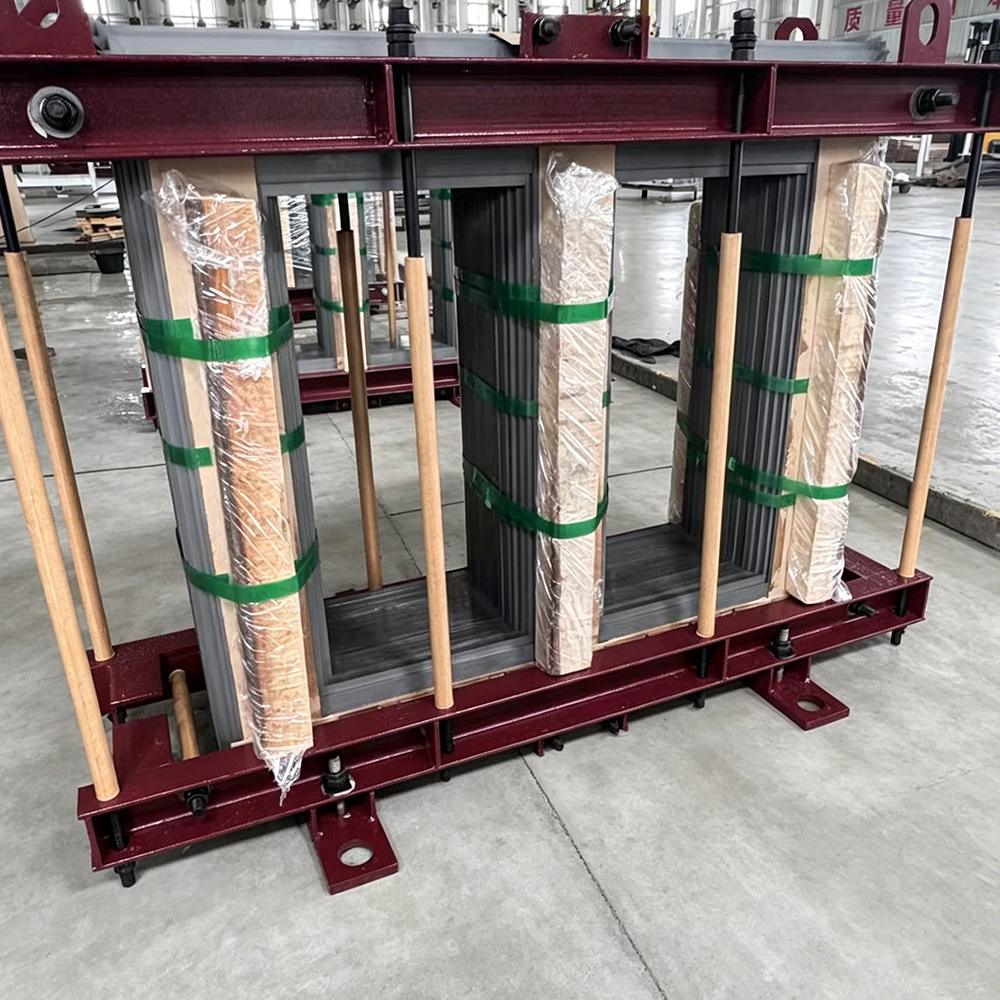

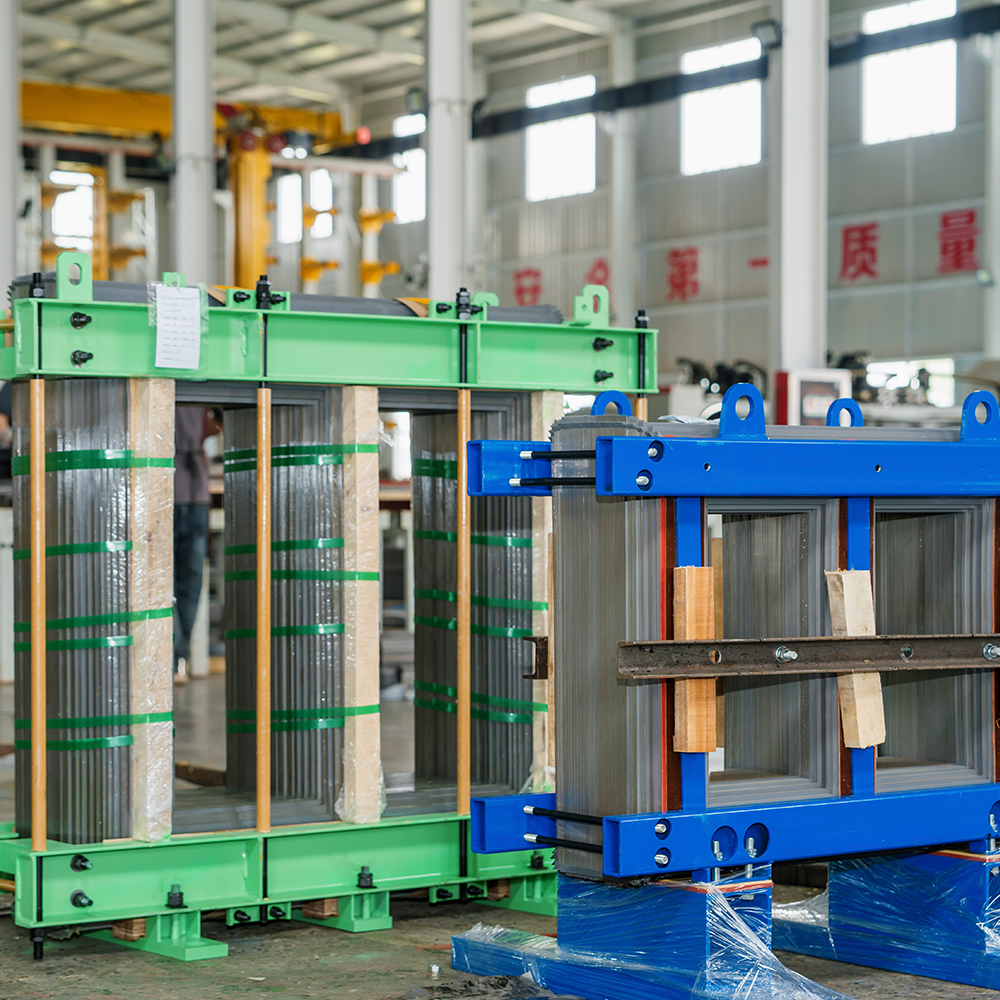

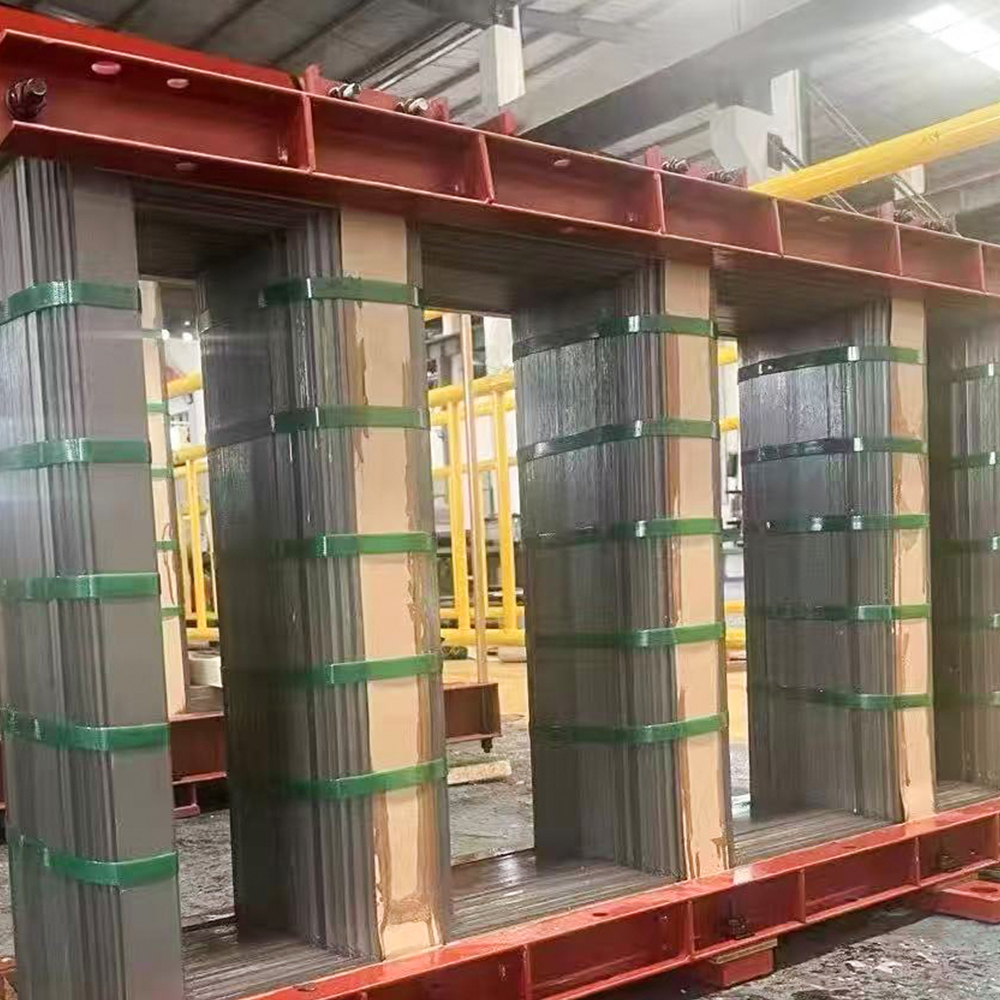

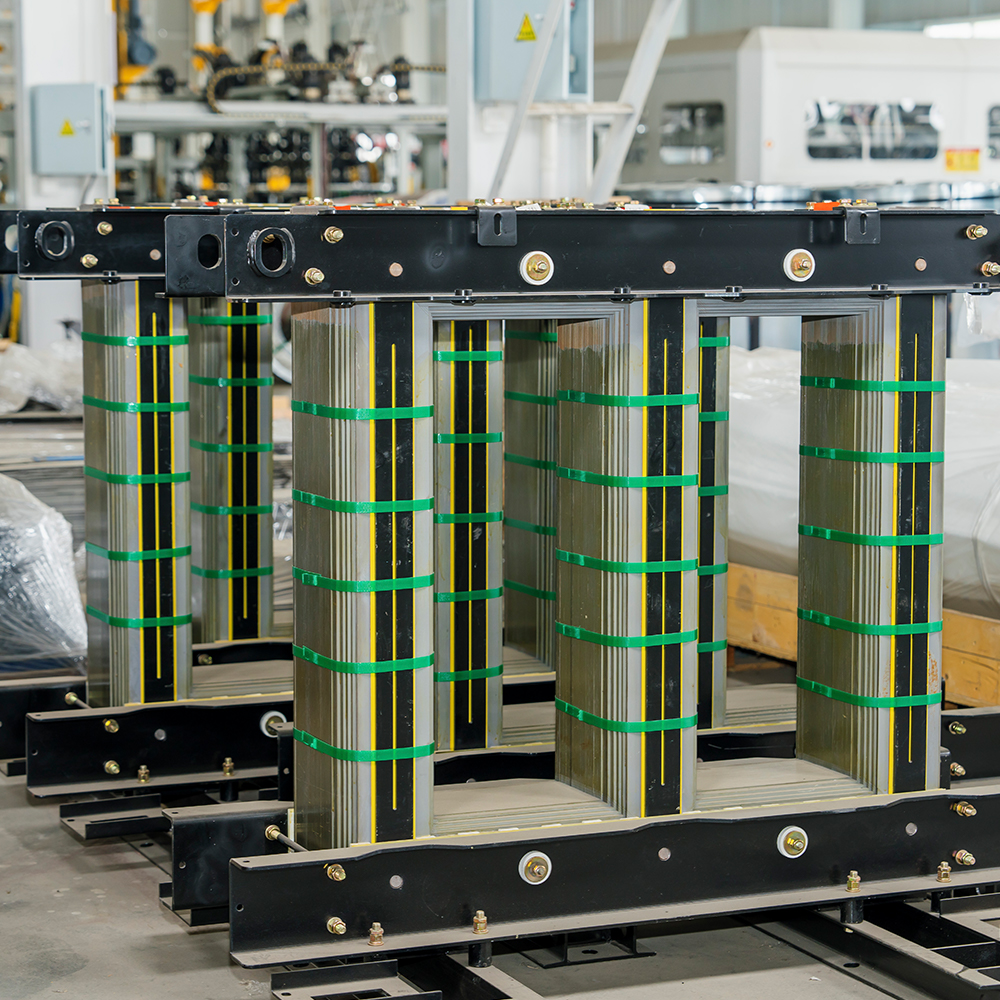

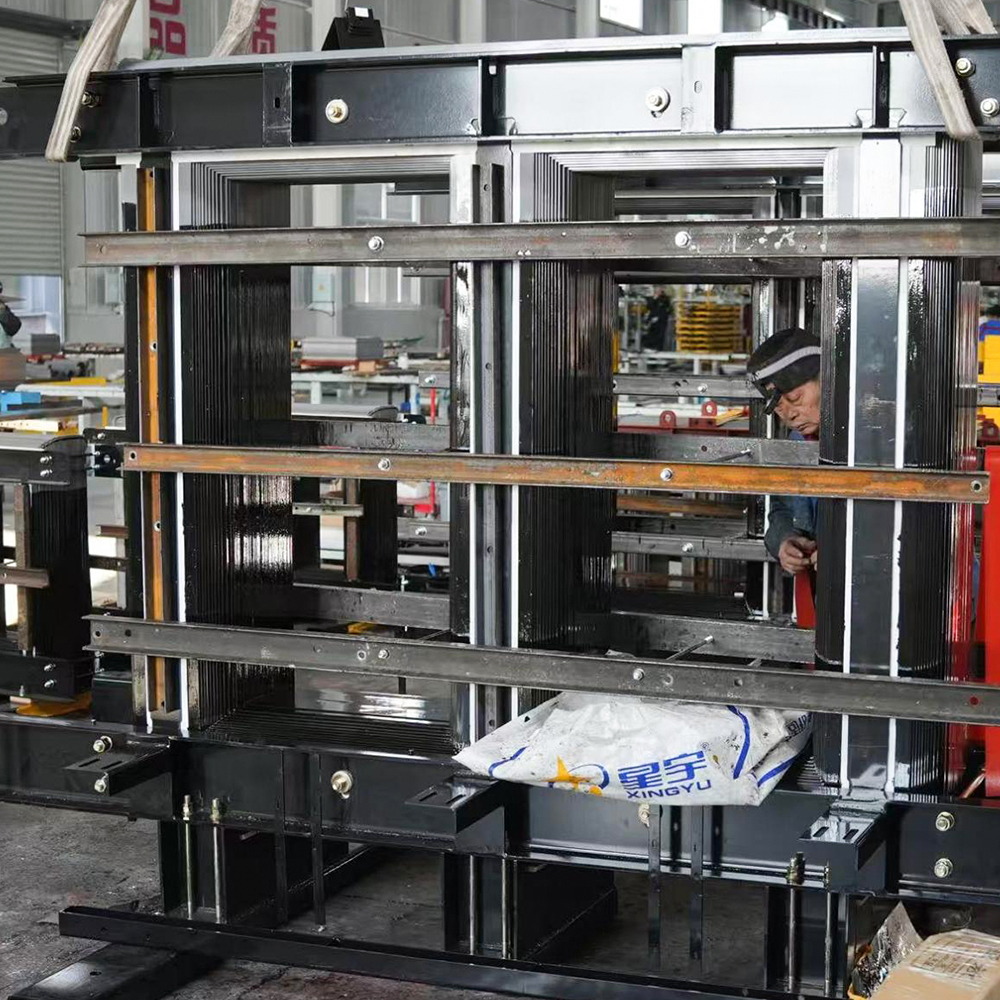

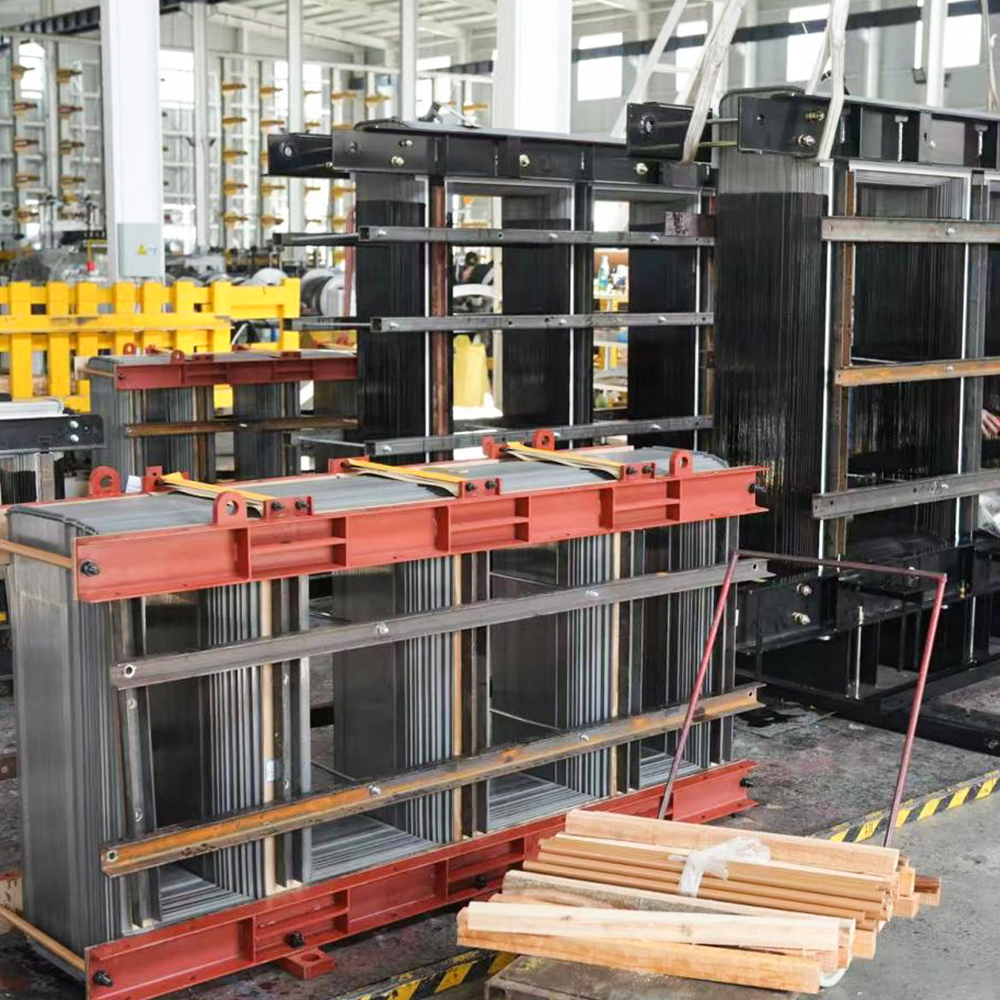

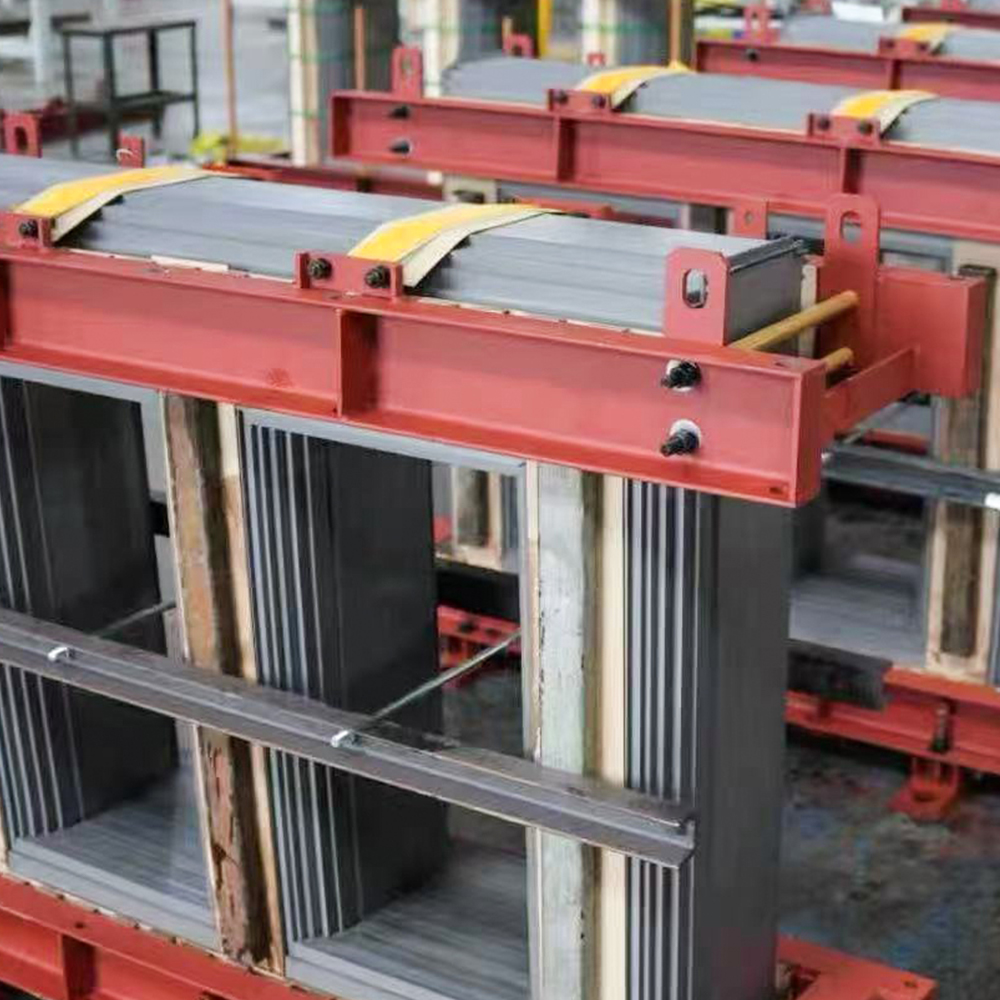

Öljyupotettu muuntajan ydin

Mikä on ydinhäviö öljyupotettavassa muuntajassa?

Sähkönsiirron ja -jakelun alalla öljyllä upotettu muuntajan ydin toimii koko laitteen magneettisena sydämenä. Sen ensisijainen tehtävä on tarjota matalareluktanssinen reitti magneettivuolle, mikä mahdollistaa tehokkaan sähkömagneettisen energian muuntamisen ensiö- ja toisiokäämien välillä. Mikään magneettinen materiaali ei kuitenkaan ole täydellinen. Normaalin toiminnan aikana osa sähköenergiasta haihtuu väistämättä lämpönä itse ytimessä – ilmiö, jota kutsutaan yhteisesti sydänhäviöksi. Ydinhäviön ymmärtäminen ei ole vain akateemista harjoitusta; se on kriittinen taloudellinen ja toiminnallinen näkökohta, joka vaikuttaa suoraan muuntajan tehokkuuteen, käyttölämpötilaan ja kokonaiselinkaarikustannuksiin. Ydinhäviöiden minimoiminen merkitsee huomattavia säästöjä pitkällä aikavälillä ja verkon luotettavuuden parantamista niin sähkölaitosten kuin teollisuuskäyttäjienkin kannalta. Tässä artikkelissa tarkastellaan ydinhäviön alkuperää, komponentteja ja lieventämisstrategioita, ja samalla esitellään, kuinka edistynyt valmistus ja korkealuokkaiset materiaalit – esimerkkinä Jiangsu Jingtianxia Electric Technology Co., Ltd. – määrittelevät uudelleen nykyaikaisten muuntajaytimien suorituskyvyn vertailuarvot.

1. Öljyupotettujen muuntajien ydinhäviön fyysiset alkuperät

Jotta täysin ymmärrettäisiin, mitä ydinhäviö sisältää, on ensin tutkittava sen sähkömagneettista käyttäytymistä öljyllä upotettu muuntajan ydin vaihtovirran (AC) herätteen alaisena. Ydinhäviö jaetaan laajasti kahteen pääkomponenttiin: hystereesin menetys ja pyörrevirran menetys . Hystereesihäviö syntyy ydinmateriaalin jatkuvasta magnetoinnista ja demagnetoitumisesta vaihtovirtajaksojen aikana. Jokainen sykli vaatii energiaa voittaakseen magneettisen alueen seinämän liikkeen, ja tämä energia vapautuu lämpönä. Hystereesihäviön suuruus riippuu ydinmateriaalin koersitiivisuudesta ja käyttövuon tiheydestä. Pyörrevirtahäviön puolestaan ​​indusoivat kiertävät virrat, jotka virtaavat itse ydinmateriaalissa ajassa muuttuvan magneettikentän vuoksi. Nämä virrat synnyttävät resistiivisen kuumennuksen (I²R-häviöt), ja niihin vaikuttavat merkittävästi sydämen sähkövastus ja laminoinnin paksuus. Korkealaatuisena öljyllä upotettu muuntajan ydin mallit, valmistajat käyttävät ohuita, rakeisia piiteräslaminaatioita vähentääkseen tehokkaasti pyörrevirtareittejä, mikä vähentää tätä häviökomponenttia.

On tärkeää huomata, että ydinhäviö on jatkuva, peruuttamaton prosessi. Jopa silloin, kun muuntaja on tyhjäkäynnillä, sydän ottaa silti viritysvirtaa ja haihduttaa tehoa – tästä syystä sydänhäviöstä käytetään usein nimitystä tyhjäkäyntihäviö. Tyypillisessä jakelumuuntajassa sydänhäviö voi olla 15–30 % kokonaishäviöistä sen käyttöiän aikana, joten se on ensisijainen tehokkuuden parantamisohjelmien kohde. Ydinmateriaalien strateginen valinta, kuten 0,23 mm:n, 0,27 mm:n ja 0,30 mm:n paksuinen korkealaatuinen rakeinen piiteräs, vaikuttaa suoraan sekä hystereesi- että pyörrevirtakomponentteihin. Juuri täällä erikoistuneet valmistajat osoittavat arvonsa yhdistämällä materiaalitieteen tarkkuussuunnitteluun saavuttaakseen erittäin alhaiset häviöominaisuudet.

2. Ydinhäviön luokittelu materiaalin ja suunnittelun mukaan

Tehokkaasti hallita ja vähentää ydinhäviöitä, teollisuus on kehittänyt erilaisia alaluokituksia öljyllä upotettu muuntajan ydin teknologioita. Jokainen luokitus tarjoaa selkeitä etuja magneettisen suorituskyvyn, valmistettavuuden ja kustannustehokkuuden suhteen. Alla tutkimme kolmea näkyvää luokkaa, jotka kuvastavat nykyisiä suunnittelukäytäntöjä ja markkinoiden vaatimuksia.

2.1 Perinteiset rakeiset piiteräsytimet

Tämä luokka edustaa alan standardia useimmille jakelu- ja keskitehomuuntajille. Ydin on rakennettu rakeinen piiteräs levyt, joiden paksuus on tyypillisesti 0,27 mm tai 0,30 mm, jotka pinotaan ja puristetaan suljetun magneettipiirin muodostamiseksi. Tämän rakenteen määrittävä piirre on kontrolloitu kristallografinen suuntaus – teräs käsitellään siten, että helppo magnetointisuunta on linjassa valssaussuunnan kanssa, mikä maksimoi vuotiheyden ja minimoi hystereesihäviön. Perinteiset ytimet ovat laajalti käytössä niiden tasapainoisen suorituskyvyn, kypsien tuotantoprosessien ja kilpailukykyisen kustannusrakenteen ansiosta. Niiden tyypillisiä sovelluksia ovat sähkönjakelumuuntajat, teollisuuden alaspäin toimivat yksiköt ja uusiutuvan energian keräysjärjestelmät.

Perinteisten piiteräsytimien ensisijainen etu on niiden ennustettavuus ja luotettavuus. Valmistajat, joilla on vahvat tekniset valmiudet, kuten Jiangsu Jingtianxia Electric Technology Co., Ltd., ovat kehittäneet tarkkoja leikkaus- ja leikkausprosesseja, joita tarvitaan tiukkojen mittatoleranssien ja yhdenmukaisten magneettisten ominaisuuksien ylläpitämiseksi. Käyttämällä erittäin tarkkoja pinoamis- ja sidontatekniikoita nämä ytimet hallitsevat tehokkaasti sisäistä rasitusta – avaintekijä paikallisen ylikuumenemisen estämisessä ja vakaan tyhjäkäynnin suorituskyvyn varmistamisessa. Lisäksi näiden ytimien tyhjäkäyntihäviö voidaan suunnitella saavuttamaan negatiivinen poikkeama kansallisista standardeista, mikä tarjoaa loppukäyttäjille konkreettisen alennuksen käyttökustannuksissa muuntajan elinkaaren aikana. Jiangsu Jingtianxia Electric Technology Co., Ltd., jolla on yli 46 ammatillista teknistä kykyä, on kerännyt syvää asiantuntemusta tämän ydintyypin optimoinnista erilaisiin toimintaympäristöihin.

2.2 Korkean läpäisevyyden (Hi-B) ytimet

Hi-B-ytimet edustavat evoluution edistymistä öljyllä upotettu muuntajan ydin teknologiaa. Näissä hylsyissä käytetään erikoiskäsiteltyä raesuuntautunutta terästä, jonka magneettinen permeabiliteetti on jopa suurempi kuin perinteisillä laaduilla – saavuttavat usein yli 1,88 T:n läpäisyarvot 800 A/m:n paineella. Tämä parannettu läpäisevyys mahdollistaa sydämen poikkipinta-alan pienentämisen samalla vuonkäsittelykapasiteetilla, mikä johtaa kompaktimpaan muuntajamalliin. Pienentynyt hylsyn tilavuus puolestaan ​​alentaa sekä materiaalikustannuksia että hylsyn kokonaishäviötä. Hi-B-ytimet suositaan erityisesti tehokkaissa muuntajissa, joiden on täytettävä tiukat sääntelystandardit, kuten DOE 2016 tai EU Ecodesign Tier 2 -vaatimukset.

Yksi Hi-B-ytimien tärkeimmistä eroista on niiden ylivoimainen suorituskyky korkean vuotiheyden olosuhteissa. Vaikka perinteiset ytimet voivat kokea nopean kyllästymisen yli 1,7 T, Hi-B-laadut voivat toimia tehokkaasti 1,9 T:iin asti, mikä tekee niistä ihanteellisia muuntajille, joissa esiintyy jännitevaihteluja tai vaihtelevia kuormitusprofiileja. Niiden tyypillisiä sovelluksia ovat suuret tehomuuntajat, kiskojärjestelmien vetomuuntajat ja suurjännitesiirtoyksiköt. Jiangsu Jingtianxia Electric Technology Co., Ltd. hyödyntää kehittyneitä älykkäitä ytimien pinoamislaitteita ja automatisoituja tuotantolinjoja tuottaakseen Hi-B-ytimiä poikkeuksellisella mittatarkkuudella ja minimaalisilla liitoshäviöillä. Yrityksen sitoutuminen laadukkaisiin materiaalihankintoihin – sekä kotimaisista että tuoduista huipputuotemerkeistä – varmistaa, että jokainen Hi-B-ydin saavuttaa vakaan magneettisen suorituskyvyn ja erinomaisen virranhallinnan, mikä parantaa liitetyn verkon tehokerrointa.

2.3 Amorfiset metalliseosytimet

Amorfiset metalliseosytimet muodostavat radikaalin poikkeaman perinteisistä kiteisistä piiteräsmalleista. Tavallisen atomihilarakenteen sijaan amorfisissa metalleissa on epäjärjestynyt, lasimainen järjestely, joka vähentää dramaattisesti hystereesihäviötä – tyypillisesti 60–70 % verrattuna perinteiseen raesuuntautuneeseen teräkseen. Tämä tekee öljyllä upotettu muuntajan ydin amorfisesta metalliseoksesta valmistettu poikkeuksellisen energiatehokas ratkaisu erityisesti kevyissä tai vaihtelevissa kuormitusolosuhteissa toimiviin muuntajiin. Amorfisen nauhan tyypillinen paksuus on vain 0,025–0,030 mm, mikä myös myötävaikuttaa erittäin pieniin pyörrevirtahäviöihin.

Amorfiset ytimet asettavat kuitenkin ainutlaatuisia valmistushaasteita. Materiaali on luonnostaan ​​hauras ja vaatii erityisiä leikkaus- ja leikkausprosesseja jännityksen aiheuttamien murtumien välttämiseksi. Lisäksi sydänkokoonpanoa on käsiteltävä erittäin huolellisesti magneettisten ominaisuuksien säilyttämiseksi ja suorituskyvyn heikkenemisen estämiseksi. Näistä haasteista huolimatta energiansäästöpotentiaali on kiistaton – amorfiset ytimet voivat vähentää tyhjäkäyntihäviöitä jopa 75 % perinteisiin malleihin verrattuna, mikä tekee niistä erittäin houkuttelevia maaseudun jakeluverkkoihin, offshore-tuulipuistoihin ja älykkäisiin verkkosovelluksiin. Jiangsu Jingtianxia Electric Technology Co., Ltd. on investoinut merkittävästi T&K- ja tuotantoinfrastruktuuriin voittaakseen nämä valmistusesteet ja tarjoaa asiakkailleen luotettavan korkealaatuisten amorfisten ytimien lähteen, jota tukevat älykkäät työpajan varastojärjestelmät ja automatisoitu logistiikka. Yrityksen kyky tarjota yhden luukun tukiratkaisuja globaaleille asiakkaille näkyy erityisen selvästi tässä edistyneessä kategoriassa.

3. Ydinteknologioiden vertaileva analyysi

Auttaakseen insinöörejä ja hankintaasiantuntijoita valitsemaan sopivimman ydintyypin omiin sovelluksiinsa seuraavassa taulukossa on suora vertailu keskeisistä suoritusindikaattoreista kolmessa edellä käsitellyssä kategoriassa. Kaikki tiedot perustuvat tyypillisiin arvoihin 50 Hz:n jakelumuuntajille alueella 100–1000 kVA.

4. Käytännön strategiat ydinhäviön vähentämiseksi

Materiaalin valinnan lisäksi on olemassa useita teknisiä käytäntöjä, jotka voivat minimoida ydinhäviön entisestään öljyllä upotettu muuntajan ydin . Kokeneet valmistajat, kuten Jiangsu Jingtianxia Electric Technology Co., Ltd., soveltavat näitä strategioita rutiininomaisesti tuotteiden erinomaisen suorituskyvyn saavuttamiseksi. Keskeisiä toimenpiteitä ovat:

• Optimoitu porrasliitosrakenne – Vähentää liitoksen reluktanssia ja magneettivuon reunustamia, mikä pienentää suoraan paikallisia häviöitä.
• Tarkka pinoaminen ja sidonta – Tasaisen paineen jakautumisen varmistaminen hylsypinon poikki sisäisen jännityksen ja tärinän aiheuttaman häviön vähentämiseksi.
• Purseen korkeuden tiukka hallinta – Säilytetään leikkaus- ja leikkauslaatu, jotta vältetään laminoinnin väliset oikosulut, jotka vahvistavat pyörrevirtoja.
• Ytimen hehkutus leikkauksen jälkeen – Lievittää valmistuksen aikana syntyviä jäännösjännitystä, mikä palauttaa magneettisen läpäisevyyden.
• Oikea ytimen maadoitus – Estää kelluvan potentiaalin ja kiertävät maavirrat, jotka lisäävät hajahäviöitä.

Näiden tekniikoiden integrointi vaatii sekä kehittyneitä koneita – kuten älykkäitä poikittaisleikkauskoneita ja automatisoituja kokoonpanolinjoja – että kokenutta teknistä valvontaa. Jiangsu Jingtianxia Electric Technology Co., Ltd. on erinomainen tällä alalla, sillä se on ottanut käyttöön älykkäitä työpajavarastointijärjestelmiä, jotka varmistavat jäljitettävyyden ja johdonmukaisuuden kaikissa tuotantoerissä. Yrityksen yhden luukun tukiratkaisut kattavat ydinvalmistuksen lisäksi myös täyden valikoiman jälkikäsittelyä, laaduntarkastuksia ja logistiikkaa, mikä tarjoaa vertaansa vailla olevaa lisäarvoa maailmanlaajuisille energiateollisuuden asiakkaille.

5. Usein kysytyt kysymykset

Q1: Mitä eroa on tavanomaisten piiteräsytimien ja amorfisten ytimien välillä hävikkikäyttäytymisen suhteen?

Perinteisissä piiteräsytimissä on kohtalainen hystereesi ja pyörrevirtahäviöt niiden kiderakenteen ja tyypillisen 0,27–0,30 mm:n laminointipaksuuden vuoksi. Amorfisilla ytimillä on sitä vastoin ei-kiteinen atomijärjestely, joka melkein eliminoi hystereesihäviön, ja niiden erittäin ohuet nauhat (0,025 mm) vähentävät dramaattisesti pyörrevirtahäviöitä. Tämän seurauksena amorfiset ytimet voivat saavuttaa tyhjäkäyntihäviöitä, jotka ovat 60–75 % pienemmät kuin perinteisissä malleissa, vaikka niillä on korkeammat materiaalikustannukset ja tiukemmat käsittelyvaatimukset.

Q2: Kuinka Jiangsu Jingtianxia Electric Technology Co., Ltd. varmistaa tuotteissaan alhaisen ydinhäviön?

Jiangsu Jingtianxia Electric Technology Co., Ltd. käyttää monitahoista lähestymistapaa: hankkii ensiluokkaista rakeista piiterästä kotimaisista ja kansainvälisistä huippumerkeistä, hyödyntää erittäin tarkkoja leikkaus- ja leikkauslaitteita, toteuttaa tiukkaa laadunvalvontaa kaikissa vaiheissa ja käyttää kehittyneitä pinoamis- ja sidontatekniikoita sisäisen jännityksen minimoimiseksi. Niiden tyhjäkäyntihäviö voi jatkuvasti saavuttaa negatiivisen poikkeaman kansallisista standardeista, ja niiden automatisoidut tuotantolinjat varmistavat toistettavuuden ja skaalautuvuuden suurille tilauksille.

Q3: Voidaanko öljyllä upotettua muuntajan sydäntä jälkiasentaa tai päivittää häviöiden vähentämiseksi?

Useimmissa tapauksissa olemassa olevan sydämen vaihtaminen ei ole taloudellisesti käytännöllistä johtuen käämivälysten, säiliön mittojen ja jäähdytysreittien vaatimasta laajasta uudelleensuunnittelusta. Sähkölaitokset kuitenkin usein valitsevat ytimen vaihdon suurten kunnostustöiden yhteydessä tai päivittäessään korkeampiin tehokkuusstandardeihin. Uusissa asennuksissa tehokkain strategia on valita ytimen, jolla on pienemmät häviöominaisuudet – kuten Hi-B tai amorfiset laadut – hyvämaineiselta toimittajalta, kuten Jiangsu Jingtianxia Electric Technology Co., Ltd..

Q4: Mikä rooli ydinhäviöllä on muuntajan kokonaisomistuskustannuksissa?

Sydänhäviö vaikuttaa suoraan muuntajan tyhjäkäyntihäviöön, jota esiintyy 24/7 koko laitteen käyttöiän ajan. Tyypillisen 25–30 vuoden käyttöiän aikana sydänhäviön kumulatiiviset energiakustannukset voivat kilpailla tai jopa ylittää muuntajan alkuperäisen hankintahinnan. Siksi investoi korkeampaan tehokkuuteen öljyllä upotettu muuntajan ydin – jopa kohtuullisella etukäteismaksulla – tuottaa usein positiivisen tuoton sijoitukselle 3–5 vuodessa, minkä jälkeen syntyy vuosikymmenten kestäviä säästöjä.

Q5: Miten piiteräksen paksuus vaikuttaa ydinhäviöön öljyupotetuissa muuntajissa?

Ohuemmat teräslaminaatiot, kuten 0,23 mm vs. 0,30 mm, vähentävät pyörrevirtahäviökomponenttia, koska kiertovirran polun pituus lyhenee ja laminointien välinen sähkövastus on suurempi. Ohuempi teräs lisää kuitenkin myös valmistuksen monimutkaisuutta ja kustannuksia. Optimaalinen paksuus riippuu tavoitehäviötasosta ja muuntajan nimellistaajuudesta. Tavallisissa 50/60 Hz:n sovelluksissa 0,27 mm tarjoaa tasapainoisen kompromissin, kun taas 0,23 mm on suositeltava erittäin tehokkaissa malleissa.

Yhteenvetona voidaan todeta, että ydinhäviö vuonna öljyllä upotettu muuntajan ydin on monitahoinen ilmiö, jota ohjaavat materiaalin ominaisuudet, geometrinen suunnittelu ja valmistustarkkuus. Kehittyneiden raesuuntautuneiden terästen ja amorfisten metalliseosten sekä uusimpien tuotantoteknologioiden myötä teollisuus työntää jatkuvasti saavutettavien rajoja. Valmistajat pitävät Jiangsu Jingtianxia Electric Technology Co., Ltd. Seiso tämän kehityksen eturintamassa ja tarjoaa kattavan valikoiman, joka vaihtelee tavanomaisista piiteräsytimistä seuraavan sukupolven amorfisiin ratkaisuihin. Hyödyntämällä syvää teknistä asiantuntemustaan, älykkäitä tuotantojärjestelmiään ja horjumatonta sitoutumistaan ​​laatuun ne antavat maailmanlaajuiselle voimasektorille mahdollisuuden rakentaa tehokkaampaa, luotettavampaa ja kestävämpää energiainfrastruktuuria. Niille, jotka haluavat optimoida muuntajan suorituskykyä, sydänhäviön ymmärtäminen ja oikean sydänkumppanin valitseminen on välttämätön askel kohti pitkän aikavälin toiminnan erinomaisuutta.
