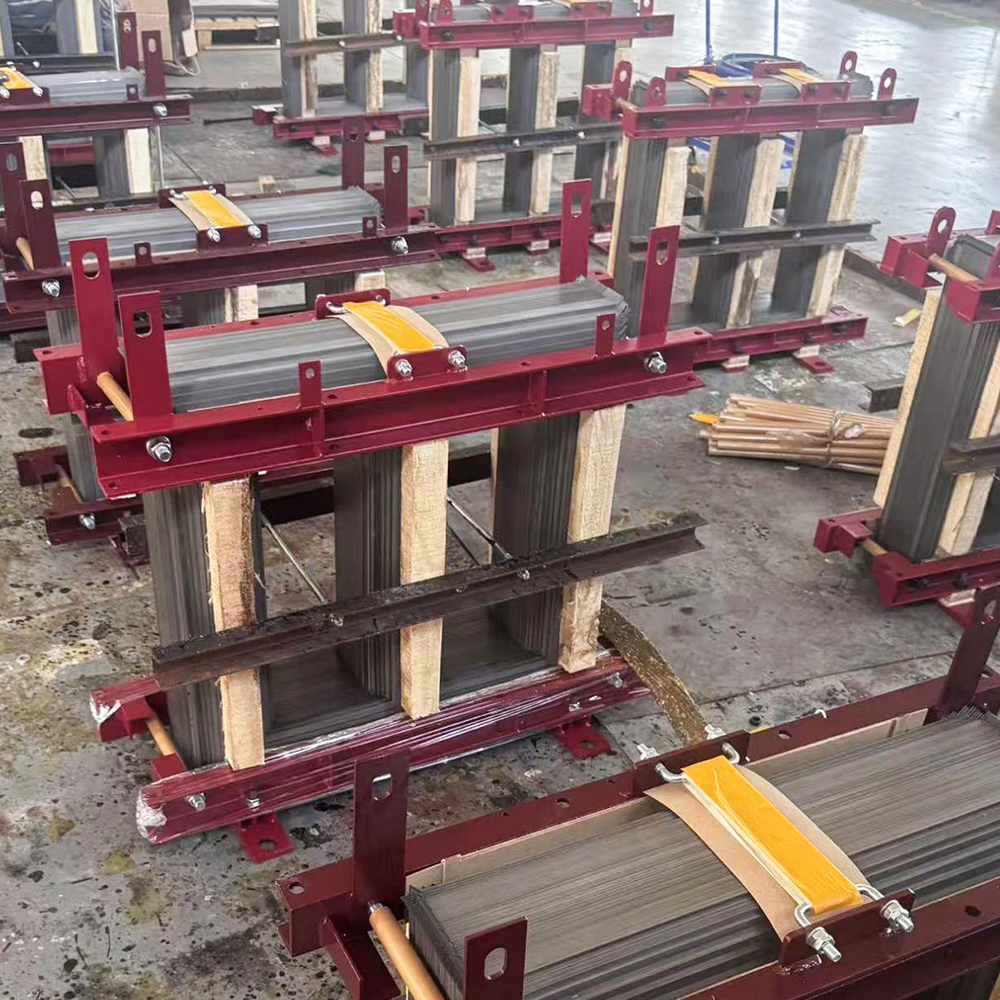

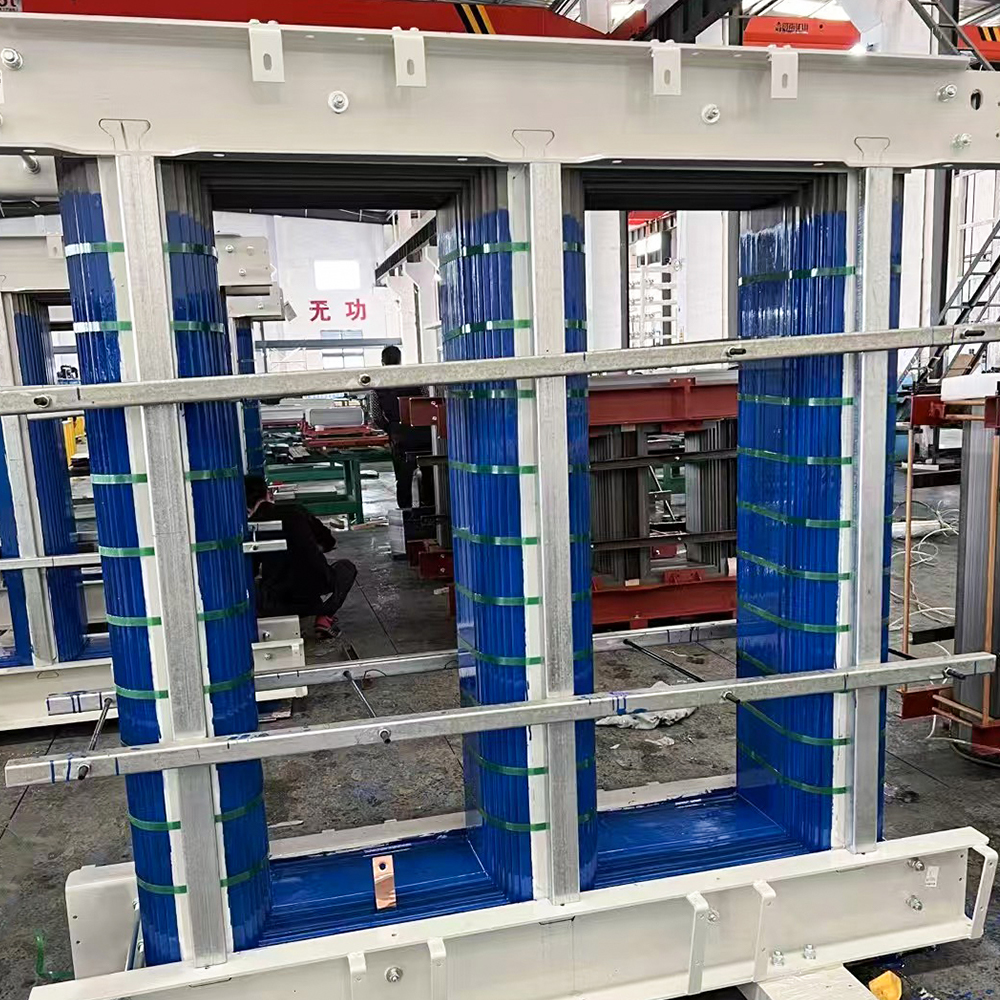

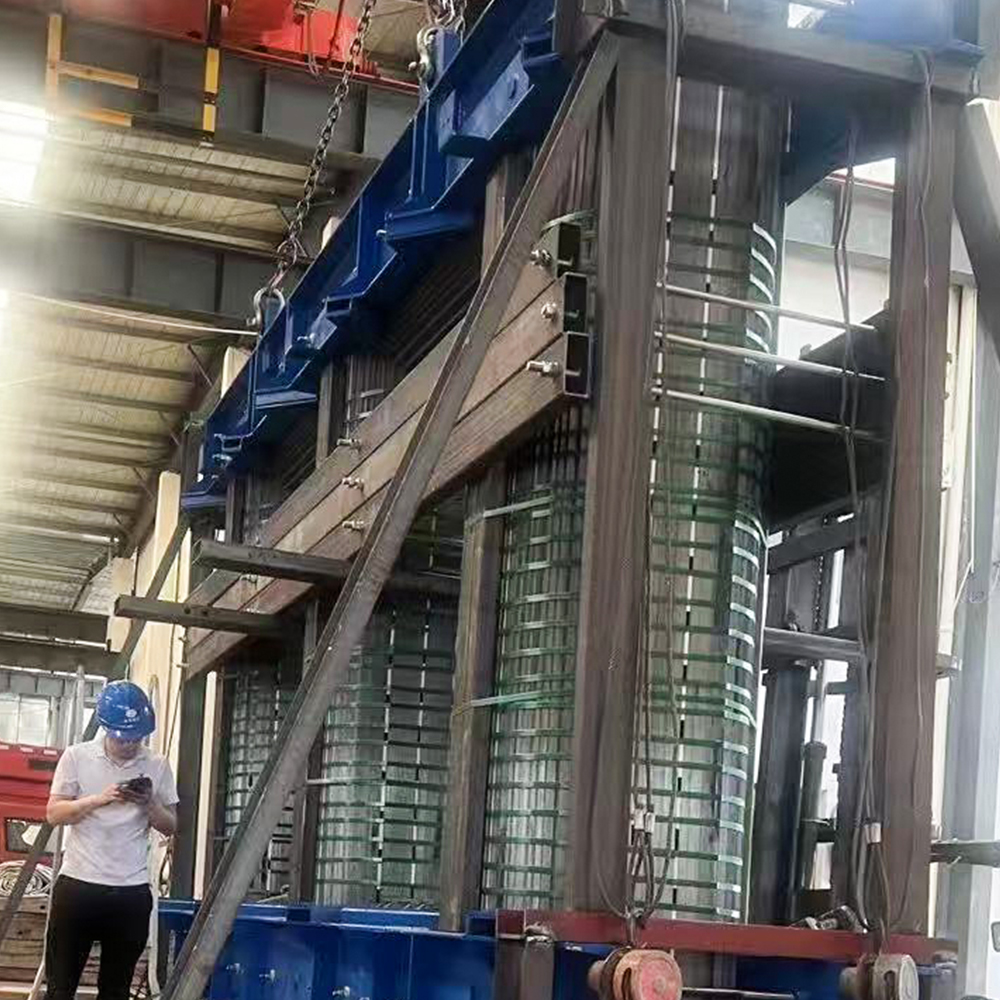

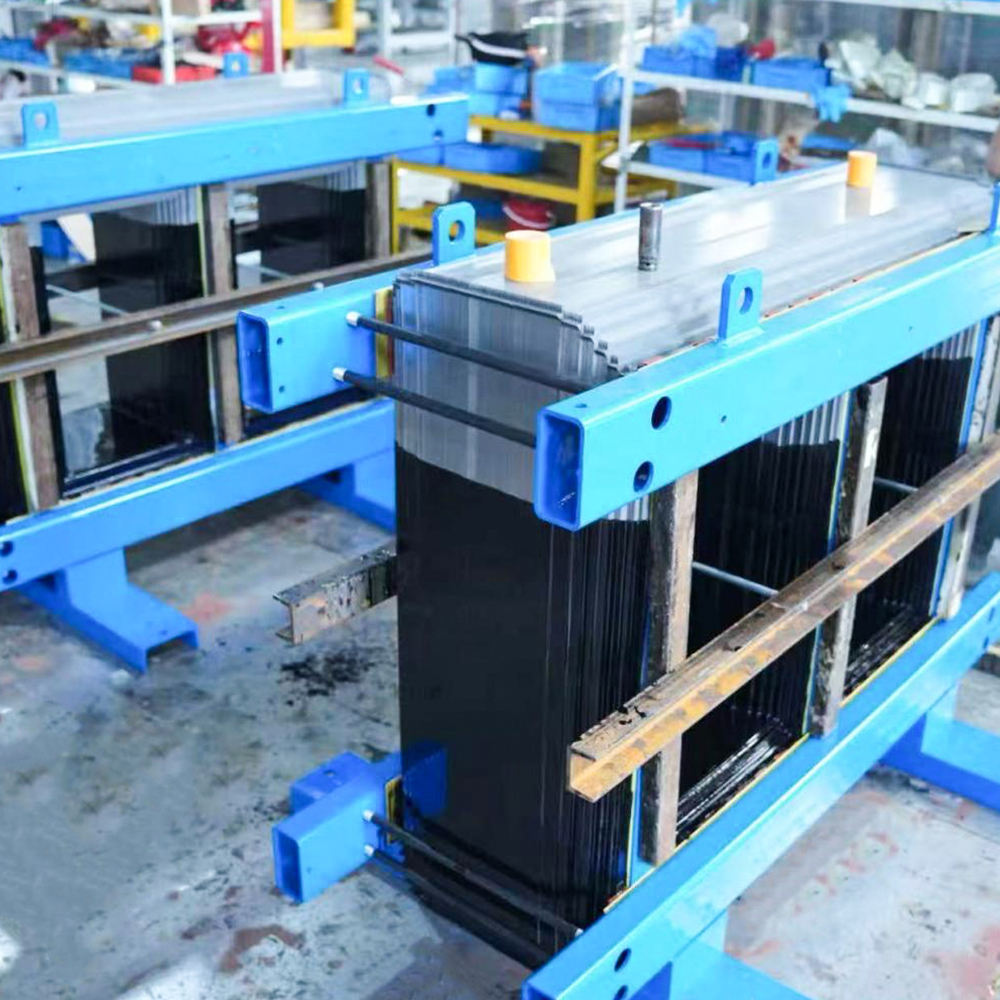

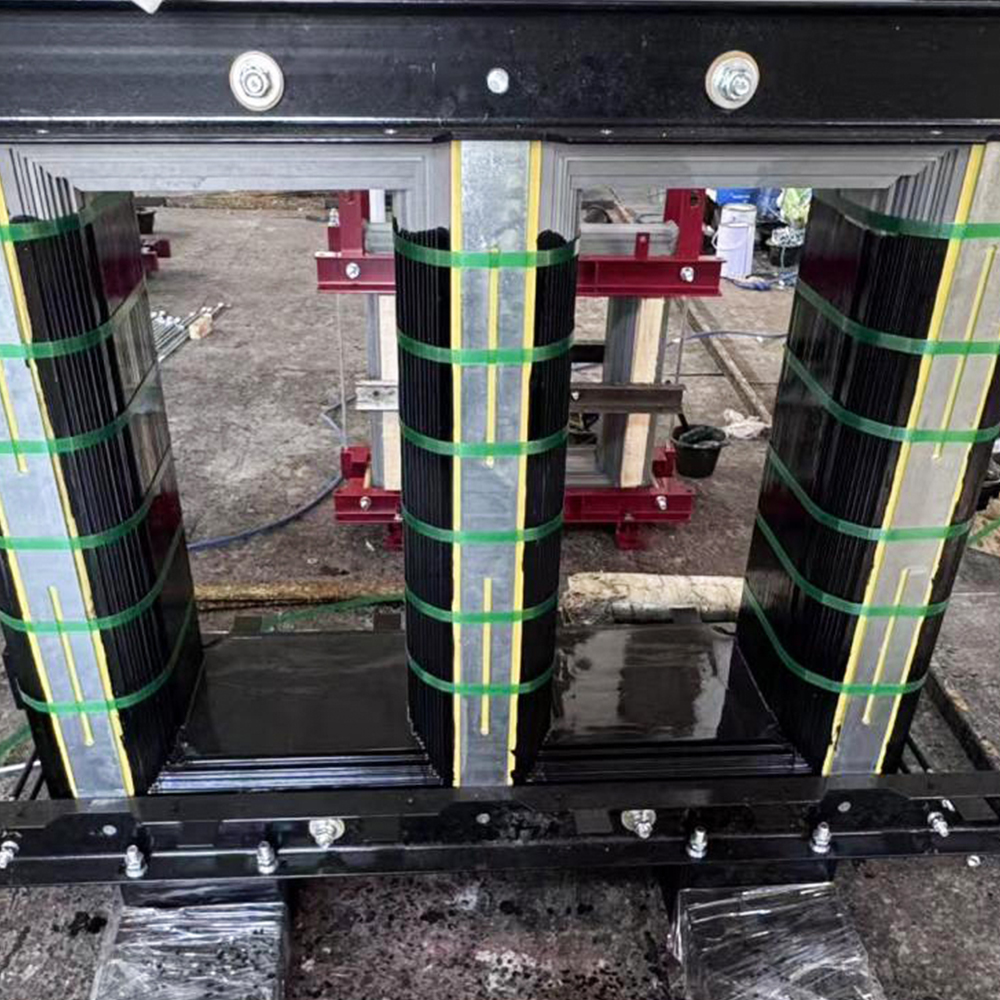

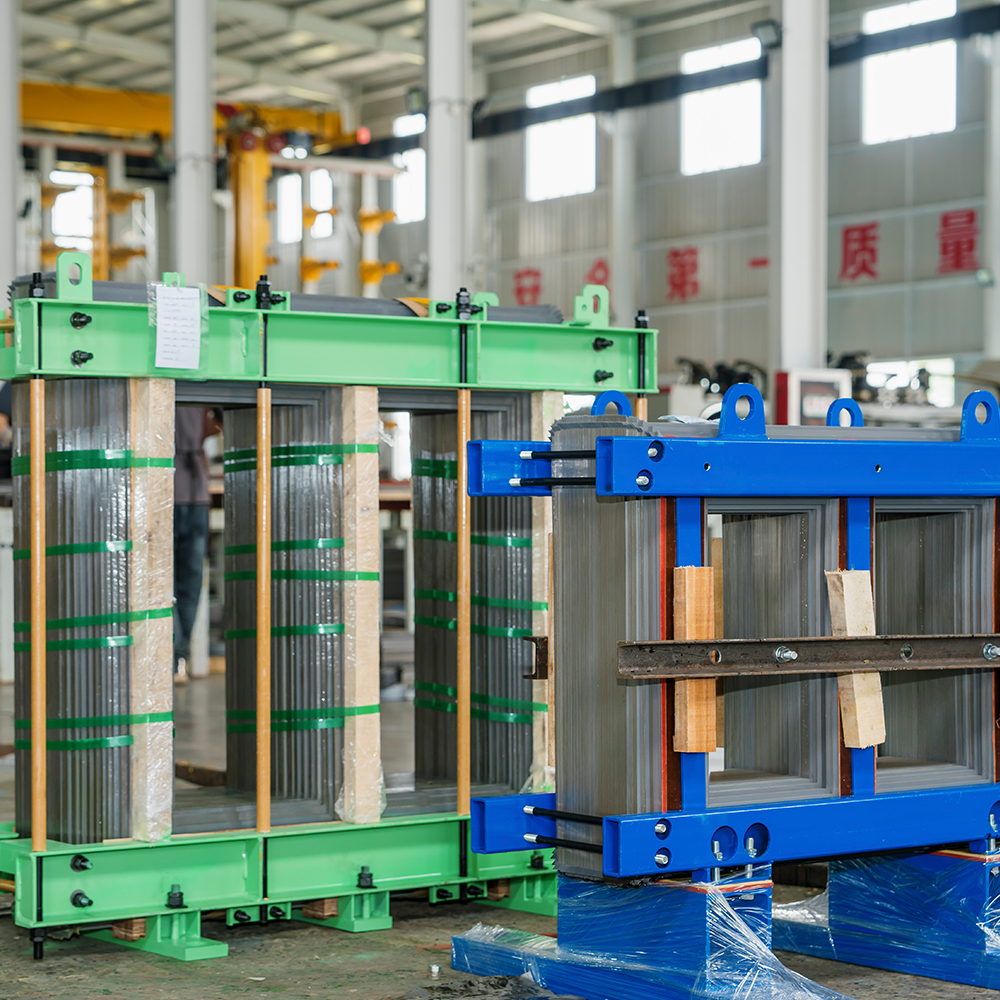

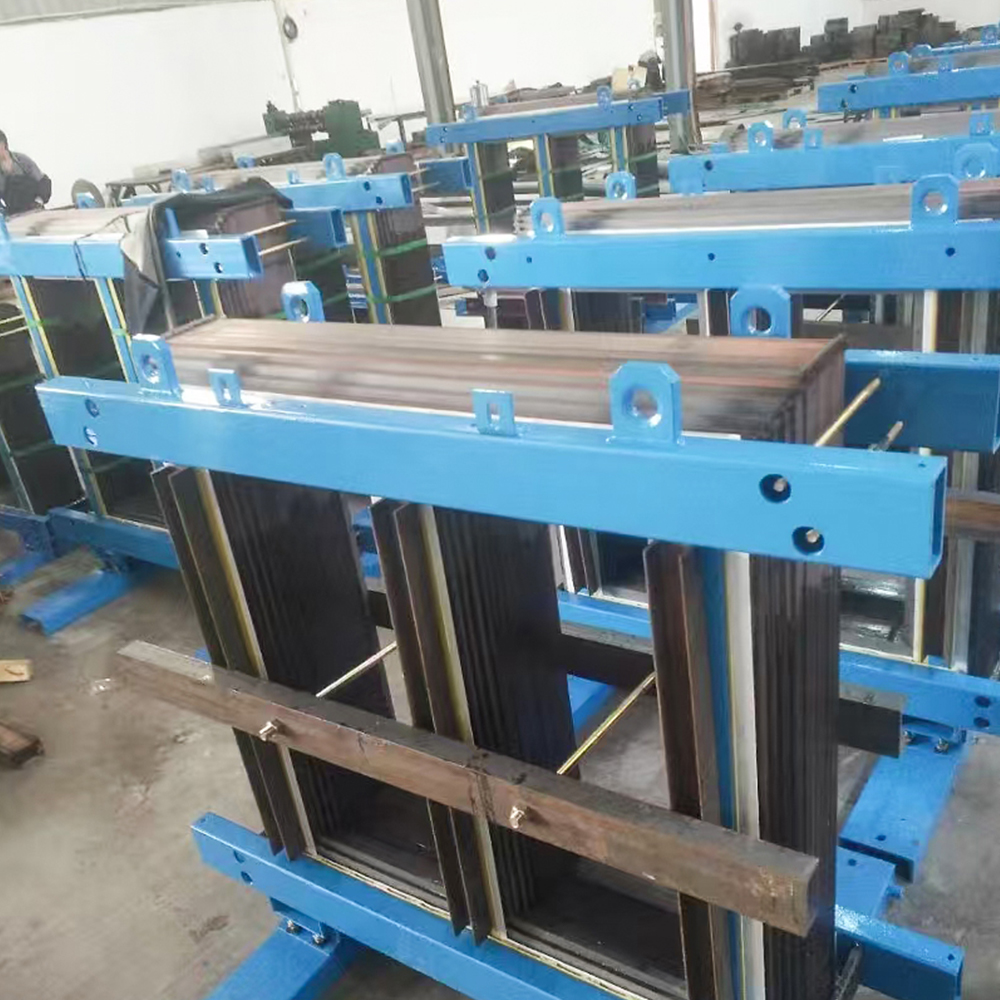

Kaivostoiminnan räjähdyssuojattu muuntajaydin

Mitkä ovat kaivosten räjähdyssuojattujen muuntajaytimien yleiset vikatilat?

Maanalaisen kivihiilen louhinnan vaarallisessa ympäristössä sähkölaitteiden on kestettävä äärimmäisiä rasituksia, jotka ylittävät paljon tavallisia teollisia sovelluksia. Näistä mm kaivosten räjähdyssuojattu muuntajan ydin Se on liekinkestävän muuntajan kriittinen sähkömagneettinen ja mekaaninen sydän. Huolimatta tiukasta suunnittelusta nämä ytimet ovat kuitenkin herkkiä tietyille vikatiloille, jotka johtuvat maanalaisille kaivoksille ainutlaatuisista lämpö-, mekaanisista ja kemiallisista stressitekijöistä. Näiden vikatilojen ymmärtäminen ei ole vain akateemista harjoitusta, vaan se on välttämätöntä toiminnan jatkuvuuden, turvallisuusvaatimusten noudattamisen ja kustannustehokkaan ylläpidon varmistamiseksi. Tässä artikkelissa tarkastellaan systemaattisesti vallitsevia vian aiheuttamia mekanismeja kaivosten räjähdyssuojattu muuntajan ydins materiaalitieteen, rakennesuunnittelun ja todellisen kaivoskäytännön tukemana.

1. Lämmön aiheuttama ytimen hajoaminen (ylikuumeneminen ja eristyksen rikkoutuminen)

Yleisin vikatila a kaivosten räjähdyssuojattu muuntajan ydin johtuu liiallisesta lämmönmuodostuksesta suljetussa, huonosti tuuletetussa räjähdyssuojatussa kotelossa. Vakiomuuntajissa luonnollinen tai pakotettu ilmankierto hajottaa sydänhäviöt. Kaivostoiminnassa suljettu kotelo vangitsee lämpöä, jolloin sydämen käyttölämpötila nousee tasaisesti. Ajan myötä tämä lämpöjännitys kiihdyttää kerrostenvälisten eristyspinnoitteiden – tyypillisesti epoksi- tai lakkapinnoitteiden – vanhenemista, mikä johtaa lisääntyneisiin pyörrevirtahäviöihin ja paikallisiin kuumiin kohtiin. Kun ytimen lämpötila ylittää luokkarajan (usein luokka F tai H kaivoslaaduissa), eriste haurastuu ja halkeilee, mikä mahdollistaa laminointioikosulun. Tämä lämpöpoistuminen ei ainoastaan ​​vähennä tehokkuutta, vaan myös nostaa muuntajan yleistä lämpötilan nousua, mikä uhkaa suoraan lähellä olevien käämien eristeiden ja holkkien eheyttä. Maanalaisten pitkäseinäoperaatioiden kenttätietojen mukaan noin 38 % ennenaikaisista kaivosten räjähdyssuojattu muuntajan ydins vaihdot johtuvat jatkuvasta ylikuumenemisesta, erityisesti kesäkuukausina tai kun ilmanvaihtojärjestelmät ovat tilapäisesti poissa käytöstä. Lisäksi syklinen lämpölaajeneminen ja supistuminen aiheuttavat mekaanista rasitusta ytimen kiinnitysrakenteessa, mikä lopulta löysää raidetangot ja lisää kuultavissa olevaa melua – toissijainen sydämen huononemisen indikaattori. Tämän lieventämiseksi kaivosten räjähdyssuojattu muuntajan ydin mallit sisältävät nyt optimoidut magneettipiirin geometriat, jotka vähentävät vuontiheyttä kulmissa ja vähentävät siten paikallista lämmitystä. Kuitenkin jopa edistyneellä suunnittelulla rutiininomaisesta lämmönvalvonta- ja infrapunatarkastuksesta ei voida neuvotella korkean riskin kaivoksissa.

Tyypilliset lämpövikojen ilmaisimet:

• Pintalakan värjäytymistä tai kuplimista ytimen ikeessä.
• Lisääntynyt tyhjävirta ja normaalia korkeammat käämien lämpötilat.
• Sydämen maadoituksen eristyksen nopeutunut huononeminen.

2. Mekaaninen tärinä ja puristusväsymys

Maanalaiset kaivoslaitteet toimivat säälimättömän mekaanisen tärinän alaisena – jatkuvan kaivostyöntekijöiden, leikkureiden ja kuljetinhihnojen sekä toistuvien maansiirto- ja räjäytystoimien alaisena. The kaivosten räjähdyssuojattu muuntajan ydin Niiden on kestettävä nämä dynaamiset voimat ilman, että laminaatit siirtyvät tai puristuskannattimet murtuvat. Yleinen vikatila on sydämen kiinnitysjärjestelmän (pultit, levyt ja puristussormet) asteittainen löystyminen, mikä mahdollistaa yksittäisten laminointilevyjen tärisemisen itsenäisesti. Tämä naarmuttava liike kuluttaa eristeen pinnoitetta kosketusreunoista, jolloin syntyy johtavaa roskaa, joka voi muodostaa sillan laminointien välillä, jolloin syntyy kiertovirtoja ja paikallista ylikuumenemista. Äärimmäisissä tapauksissa pitkittynyt tärinä aiheuttaa ytimen jalan tai ikeen laminointien väsymishalkeilua, erityisesti porrasliitoksissa, joihin mekaaninen rasitus keskittyy. Tällaiset halkeamat lisäävät sydämen vastustuskykyä, nostaen jännittävää virtaa ja pienentäen tehokerrointa. Lisäksi löysät kiinnityslevyt voivat hankautua säiliön sisäseinää tai holkkien johtoja vasten, mikä johtaa maadoitusvirheisiin tai osittaiseen purkaukseen. Jiangsu Jingtianxia Electric Technology Co., Ltd. on käsitellyt tätä kautta erittäin luja puristustiivistys ja erityinen hartsikyllästys , joka immobilisoi koko ydinpinon ja vaimentaa resonanssitaajuuksia. Niiden patentoitu muotoilu varmistaa, että jopa 10 g:n tärinänkestävyystesteissä (IEC 60068) kaivosten räjähdyssuojattu muuntajan ydin säilyttää mittavakauden ja sähköisen suorituskyvyn. Huoltohenkilöstön on kuitenkin säännöllisesti tarkistettava kiristyslaitteiston vääntömomentti ja suoritettava osittaisen purkauksen valvonta havaitakseen varhaiset merkit mekaanisesta vaurioitumisesta ennen katastrofaalista vikaa.

Yleiset mekaaniset heikkoudet:

1. Porrasliitosalueet – herkimmät mikromurtumille syklisessä kuormituksessa.
2. Kiinnityspultin kiinnityspisteet – alttiita kierteen irtoamiselle tai jännityskorroosiolle.
3. Sydänmaadoitusnauha – saattaa murtua differentiaalisen laajenemisen ja tärinän vuoksi.

3. Korroosion ja kosteuden sisäänpääsy aggressiivisissa kaivosilmakehissä

Kaivoksen ilma on täynnä vesihöyryä, hiilipölyä ja aggressiivisia kaasuja, kuten metaania, rikkivetyä ja rikkidioksidia. Jopa räjähdyssuojatuissa koteloissa kosteus voi levitä kaapeliholkkien, ilmausventtiilien tai epätäydellisten hitsausten läpi pitkän käytön aikana. Kun kosteus tunkeutuu sisään kaivosten räjähdyssuojattu muuntajan ydin , silikoniteräslaminaatiot alkavat ruostua, erityisesti leikattujen reunojen ja pursealueiden kohdalla. Ruoste ei ainoastaan ​​lisää hystereesihäviötä, vaan toimii myös puolijohtavana siltana, mikä edistää kerrostenvälisiä shortseja ja pyörrevirtaa. Lisäksi ytimen pinnalle tippuva hapan kaivosvesi voi vahingoittaa eristepinnoitetta, kiihdyttäen pistesyöpymistä ja rakeiden välistä korroosiota. Joissakin korkean suolapitoisuuden omaavissa hiilikaivoksissa on havaittu kloridin aiheuttamaa jännityskorroosiohalkeilua ytimen raidetangoissa ja tukikehyksissä, mikä vaarantaa koko sydämen rakenteen. Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa erikoistuneen korroosionestoratkaisun: kaivoslaatuiset pintasuojapinnoitteet levitetään elektroforeettisella pinnoituksella, jota seuraa korkeassa lämpötilassa tapahtuva kovetusprosessi, joka varmistaa tarttuvuuden jopa alle 95 %:n suhteellisessa kosteudessa. Heidän kaivosten räjähdyssuojattu muuntajan ydin variantit testataan 500 tuntiin suolaruiskutuskammioissa (ASTM B117), joissa ei ole punaruostetta. Vika kuitenkin tapahtuu, jos nämä pinnoitteet naarmuuntuvat asennuksen tai huollon aikana tai kun kotelon kuivausaineilmaa ei vaihdeta säännöllisesti. Säännölliset eristysresistanssitestit (IR) ja dielektrisen absorptiosuhteen (DAR) mittaukset ovat edelleen etulinjassa kosteudesta johtuvia ydinvaurioita vastaan.

Korroosioriskialueet:

• Pohjalevyt, joihin kondenssivettä kerääntyy.
• Laminoidut reunat – pinnoittamattomat leikkaamisen jälkeen, erittäin herkkiä.
• Maadoitusliitäntäpisteet – bimetallinen korroosio kuparin ja teräksen välillä.

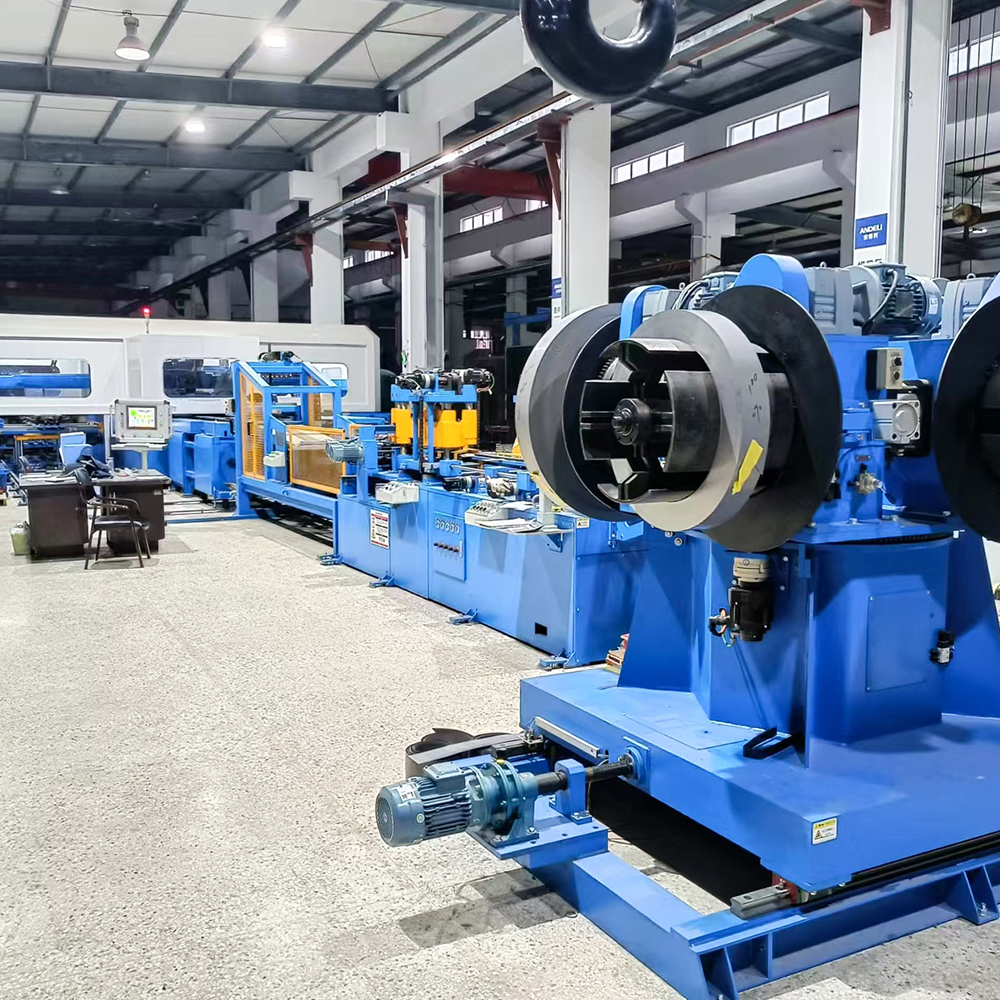

Näiden kolmen ensisijaisen vikaluokan lisäksi muita merkittäviä mekanismeja ovat sydämen eristyksen dielektrinen hajoaminen ohimenevän ylijännitteen vuoksi, johtavien hiilipölysiltalaminaatioiden aiheuttama kontaminaatio ja väärän noston tai kuljetuksen aiheuttamat mekaaniset vauriot. Jokainen näistä voi aiheuttaa äkillisen muuntajan vian, mikä johtaa kalliisiin tuotannon keskeytyksiin ja turvallisuusriskeihin. Jiangsu Jingtianxia Electric Technology Co., Ltd., jossa on yli 46 erikoistunutta teknistä insinööriä, on kehittänyt vankan laadunhallintajärjestelmän, joka käsittelee jokaista vikatilaa suunnittelusta huoltoon. Heidän kaivosten räjähdyssuojattu muuntajan ydin tuotantolinja sisältää reaaliaikaisen magneettisten ominaisuuksien testauksen, tärinävanhenemiskäsittelyn ja 100 % eristysvastuksen seulonnan. Lisäksi Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa räätälöityjä ydinratkaisuja – pienistä 500kVA:n yksiköistä suuriin 5MVA-paketteihin – joissa kaikissa on optimoitu lämmönpoisto ja rakenteellinen vahvistaminen tuotteen määritelmän mukaan. Tämä kokonaisvaltainen lähestymistapa ei vain pidennä sydämen käyttöikää, vaan myös vähentää kaivosoperaattoreiden kokonaiskustannuksia.

4. Osittainen purkaus ja eristyksen heikkeneminen

Vaikka se on harvinaisempaa kuin lämpö- tai mekaaniset viat, osittaisen purkauksen (PD) aktiivisuus ydinpinon sisällä on kasvava huolenaihe korkeajännitteisille kaivosmuuntajille (yli 6 kV). Tyhjät viat kerrostenvälisessä eristeessä tai lämpösyklin aiheuttamat mikrohalkeamat aiheuttavat paikallisia sähkökentän parannuksia. Kuukausien aikana nämä PD-pulssit syövyttävät eristystä, hiilyttäen vähitellen ympäröivän hartsin ja synnyttäen johtavia polkuja. Kun täydellinen interlaminaatiooikosulku tapahtuu, vahingoittunut alue kokee massiivisen kiertovirran, mikä aiheuttaa nopean paikallisen lämpenemisen ja mahdollisesti johtaa tankin räjähdykseen metaanin läsnä ollessa. Moderni kaivosten räjähdyssuojattu muuntajan ydins Jiangsu Jingtianxia Electric Technology Co., Ltd.:ltä painekyllästetyt (VPI) korkealaatuisella liuotinvapaalla lakalla, joka täyttää tehokkaasti kaikki ilmaraot ja estää PD:n syntymisen. Lisäksi yhtiö käyttää kehittyneitä ydinpinoamisrobotteja, jotka varmistavat tasaisen paineen jokaisessa paketissa minimoiden tyhjiöt. Näistä toimenpiteistä huolimatta PD-valvontaa ultrakorkeataajuisilla (UHF) antureilla suositellaan kriittisissä asennuksissa, erityisesti kaasumaisissa kaivoksissa, joissa ennakkovaroitus voi estää katastrofaaliset tapahtumat.

5. Ulkoiset tekijät – oikosulkuelektrodynaamiset voimat

Vaikka ydin itsessään ei kuljeta ensiövirtaa, vakavat ulkoiset oikosulut muuntajan liittimissä tuottavat valtavia sähködynaamisia voimia, jotka siirtyvät käämien kautta ytimeen. Nämä voimat voivat taivuttaa sydämen kiinnityspalkkia, siirtää laminointia tai jopa rikkoa sydämen maadoitushihnan. Vaikka kotelo on räjähdyssuojattu, sisäinen mekaaninen vääristymä voi pienentää magneettista ilmaväliä, mikä aiheuttaa kyllästymistä ja liiallista magnetointivirtaa. Toistuvat vikatapahtumat muuttavat sydäntä kumulatiivisesti, siirtävät sen B-H-käyrää ja lisäävät kohinaa ja häviöitä. Jiangsu Jingtianxia Electric Technology Co., Ltd. käsittelee tätä suunnittelemalla niiden kaivosten räjähdyssuojattu muuntajan ydin ylimääräisillä jäykistyksillä ja erittäin lujilla läpimenevillä pulteilla, testattu kestämään 25-kertainen nimellinen oikosulkuvirta ilman pysyvää muodonmuutosta. Heidän omat hylsynleikkaus- ja pinoamislaitteet takaavat tarkan mittasäädön, joten äärimmäisissäkin vikatilanteissa sydän säilyttää sähkömagneettisen eheytensä.

Usein kysytyt kysymykset

Kysymys 1: Mikä on maanalaisissa hiilikaivoksissa kaivosten räjähdyssuojatun muuntajan ytimen yleisin vikatila?

Lämmön aiheuttama eristyksen heikkeneminen on yleisin vika, joka johtuu räjähdyssuojatun kotelon sisällä tapahtuvasta rajallisesta lämmönpoistosta. Tämä johtaa lakan haurastumiseen, välilaminoitumiseen ja ytimen progressiiviseen ylikuumenemiseen, mikä yhdessä muodostaa lähes 40 % ennenaikaisista hylsyjen vaihdoista.

Q2: Miten Jiangsu Jingtianxia Electric Technology Co., Ltd. erottaa kaivostoiminnan räjähdyssuojatut muuntajasydämisensä tavallisista teollisuusytimistä?

Jiangsu Jingtianxia Electric Technology Co., Ltd. käyttää kaivosluokan korroosionestopinnoitteita, erittäin lujaa hartsikyllästystä tärinän vaimentamiseen ja optimoituja magneettipiirejä lämpötilan nousun vähentämiseksi. Jokainen ydin käy läpi 100-prosenttisen lämpö- ja mekaanisen jännityssuojauksen, mikä varmistaa kaasumaisten ympäristöjen IEC/ATEX-standardien noudattamisen.

Kysymys 3: Voidaanko korroosio poistaa kokonaan kaivosteollisuuden räjähdyssuojatusta muuntajan sydämestä?

Ei, mutta se voidaan minimoida. Jopa elektroforeettisilla pinnoitteilla, käsittelyn aikana tapahtuvat naarmut tai kondensaatio säiliön sisällä voivat aiheuttaa ruostumista. Säännöllinen IR-testaus, kuivausaineen vaihto ja silmämääräiset tarkastukset ovat pakollisia. Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa valinnaisen ruostumattomasta teräksestä valmistettuja verhouksia erittäin syövyttäviä kaivoksia varten.

Q4: Mitä huoltovälejä suositellaan ydinvian ilmaisimien valvontaan?

Korkean riskin kaivoksille suositellaan neljännesvuosittaisia ​​tarkastuksia, mukaan lukien lämpökuvaus, tyhjäkäyntihäviömittaus ja osittainen purkausseulonta. Vuosittain on suoritettava täydellinen mekaaninen vääntömomentti ja eristysresistanssitesti (500V tai 1000V megger). Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa etädiagnostiikkapalveluita käyttämällä IoT-yhteensopivia anturitietoja ydinterveyden ennustamiseen.

K5: Onko mahdollista korjata vaurioitunut kaivosten räjähdyssuojattu muuntajan sydän vai pitääkö se vaihtaa kokonaan?

Pienet ongelmat, kuten löystyneet kiristyspultit tai pinnan ruoste, voidaan korjata paikan päällä. Interlaminaatioshortsit, halkeilevat laminaatit tai vakava korroosio vaativat kuitenkin yleensä täyden ytimen vaihdon. Jiangsu Jingtianxia Electric Technology Co., Ltd. toimittaa vaihtosydämiä, joissa on identtiset magneettiset ja mitoitetut tiedot seisokkien minimoimiseksi.
