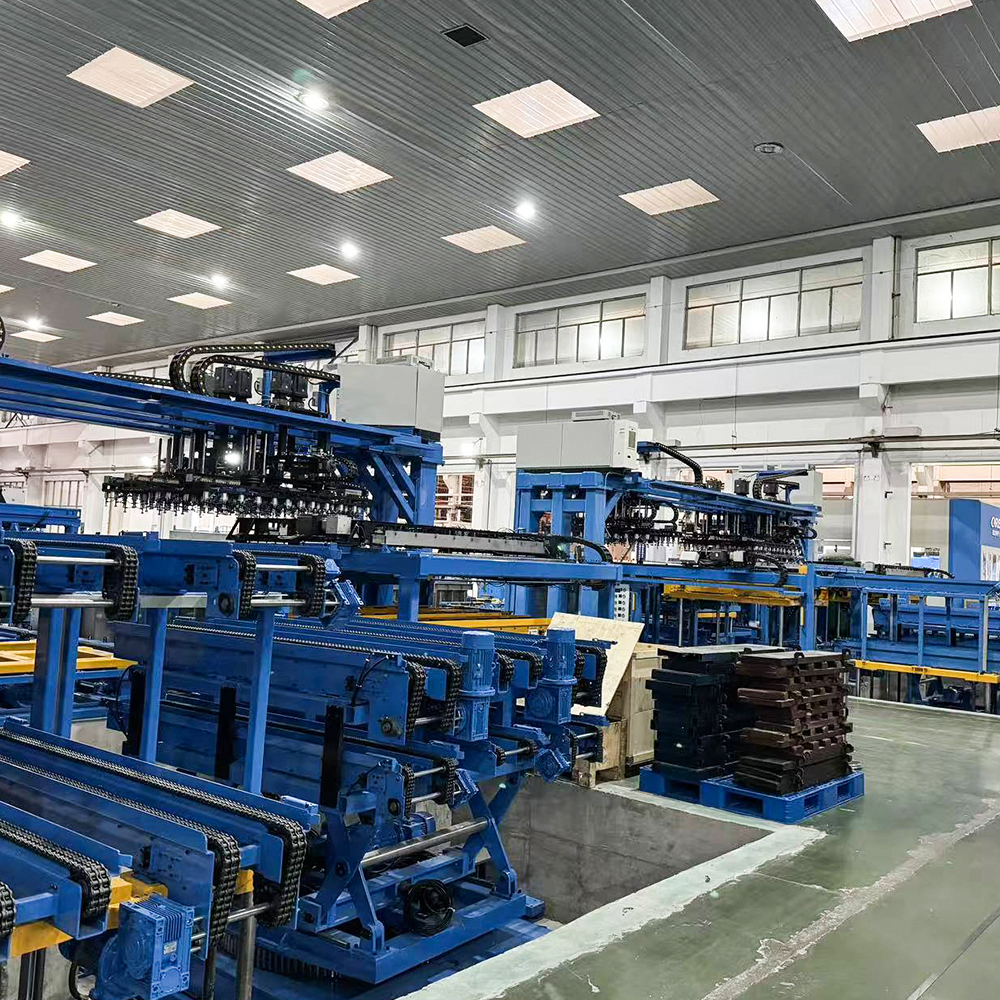

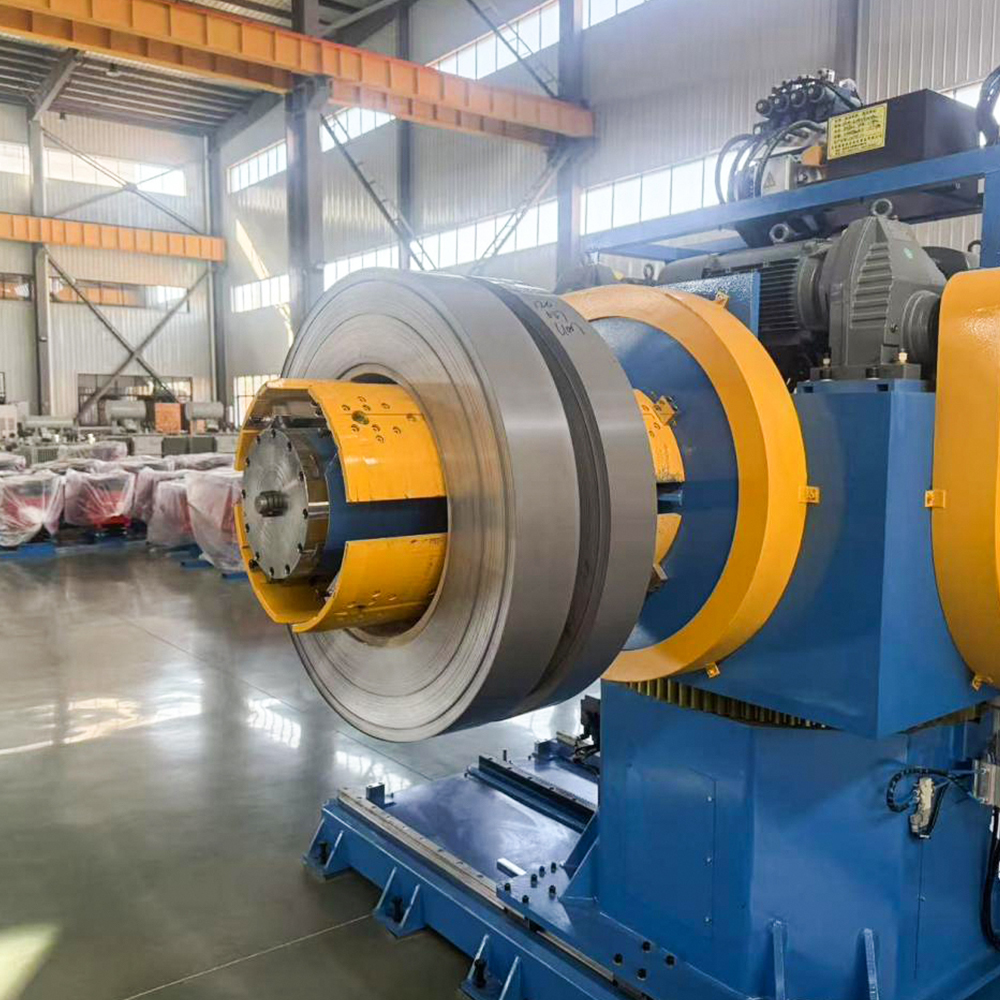

HJ-DZ-300 piiteräksen leikkauslinja

Miksi terävälyksen ja päällekkäisyyden hallinta on tärkeää HJ-DZ-300:n leikkauslaadun kannalta?

Muuntajasydänlaminaatioiden tarkkuusvalmistuksessa leikkausprosessi määrittää suoraan valmiin sydämen magneettisen suorituskyvyn, pinoamistekijän ja mittatarkkuuden. Kaikista piiteräksisen leikkauslinjan säädettävistä parametreista terävälys ja terien limitys ovat kaksi kriittisintä muuttujaa, jotka erottavat korkealaatuisen tulosteen hylätystä materiaalista. varten HJ-DZ-300 piiteräksen leikkauslinja , näiden säätöjen hallitseminen ei ole vain huoltorutiini – se on kulmakivi johdonmukaisten, jäysteettömien ja mittavakaiden laminointien saavuttamisessa. Tässä artikkelissa tarkastellaan, miksi nämä parametrit vaativat tiukkaa hallintaa, kuinka ne toimivat vuorovaikutuksessa koneen servokäyttöisen arkkitehtuurin kanssa ja mitä käytännön hyötyä valmistajat saavat tarkasta kalibroinnista.

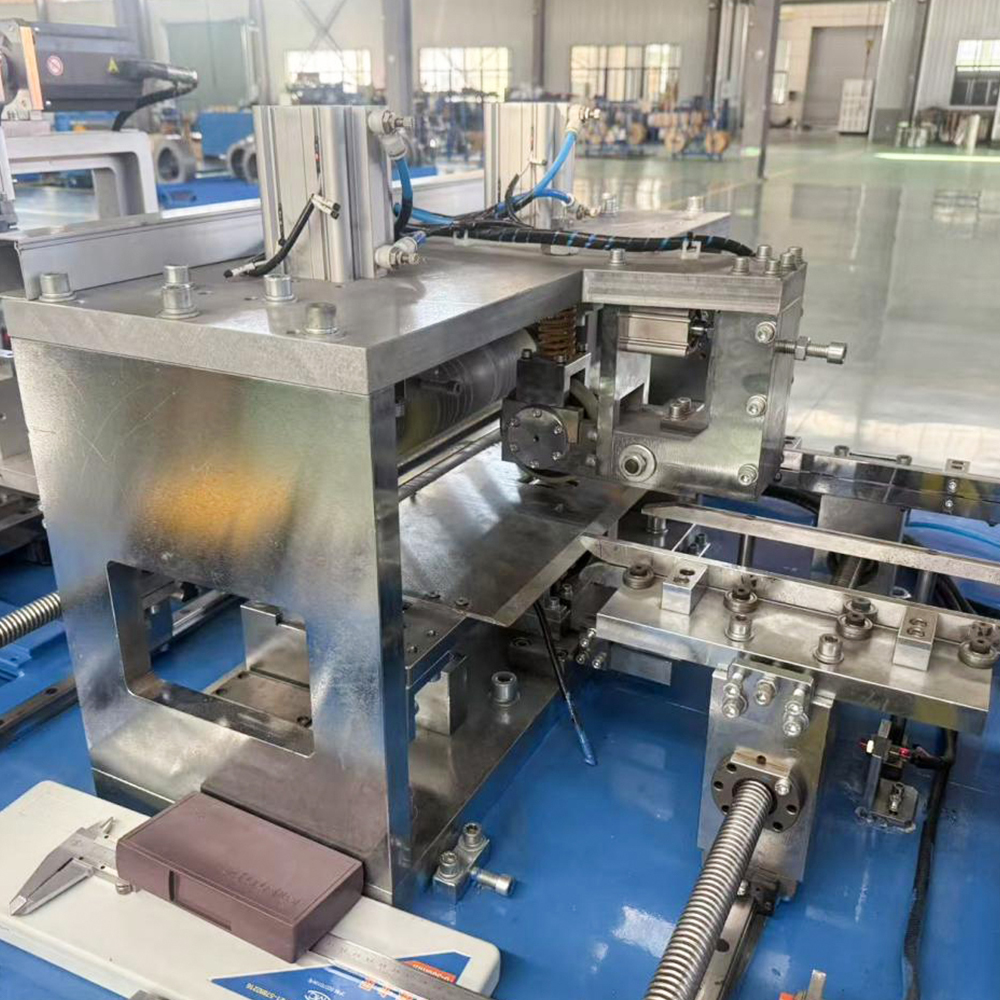

1. Leikkauksen fyysinen perusta: Miksi välys ja päällekkäisyys ovat tärkeitä

Leikkaus on murtoihin perustuva prosessi, ei leikkaus. Kun ylempi terä laskeutuu alaterää vasten, se painaa piiteräslevyä aiheuttaen halkeamia, jotka leviävät molemmilta puolilta, kunnes ne kohtaavat. Terän välys — vaakasuora rako ylemmän ja alemman siiven välillä — määrittää, missä nämä halkeamaviivat leikkaavat. Jos välys on liian suuri, halkeamat ohittavat toisiaan ja muodostavat karkean, repeytyneen reunan, jossa on selvät purseet ja leveä murtumisalue. Jos välys on liian pieni, terät kohdistavat liiallista rasitusta, mikä kiihdyttää kulumista ja tuottaa lämpöä, mikä voi muuttaa rakeisen piiteräksen magneettisia ominaisuuksia.

Terien päällekkäisyys päinvastoin on ylemmän terän pystysuora tunkeutumissyvyys alemman terän leikkuureunan ohi. Tämä parametri ohjaa materiaalin määrää, jolle samanaikaisesti puristetaan ja jännitetään. Riittämätön päällekkäisyys johtaa epätäydelliseen erotteluun, jolloin jäljelle jää liuskoja tai roikkuvia suikaleita, jotka vahingoittavat myöhempiä pinoamistoimenpiteitä. Liiallinen päällekkäisyys lisää kitkaa ja terän taipumista aiheuttaen reuna-aaltoja ja mikrohalkeamia, jotka heikentävät laminoinnin pinoamiskerrointa. Käytössä HJ-DZ-300 piiteräksen leikkauslinja , molemmat parametrit on asetettava tiukoille toleransseille – tyypillisesti välys 5–8 % materiaalin paksuudesta ja limitys 0,3–0,5 mm 0,23–0,35 mm:n piiteräkselle – jotta saavutetaan purseen korkeus alle 0,03 mm muuntajan ydinstandardien edellyttämä.

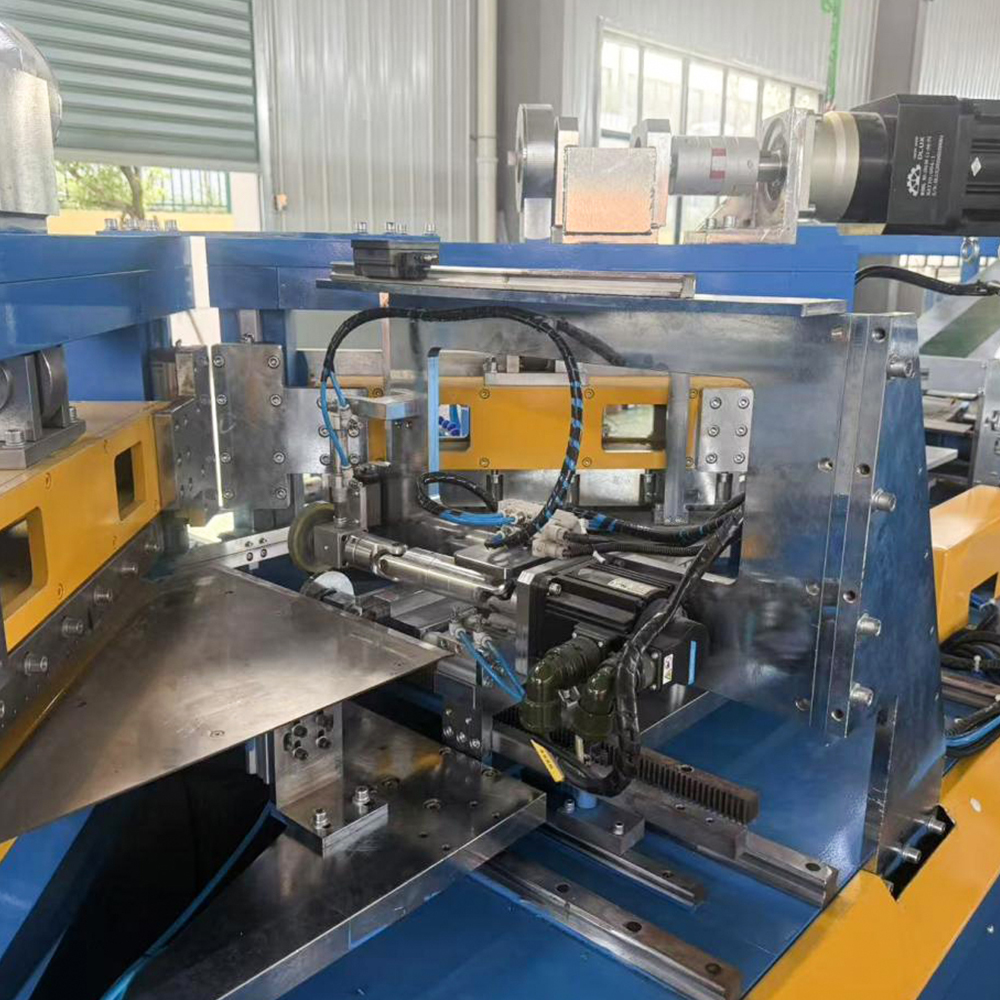

Jiangsu Jingtianxia Electric Technology Co, Ltd on integroinut tämän fyysisen ymmärryksen osaksi HJ-DZ-300 piiteräksen leikkauslinja varustamalla se digitaalisella terävälin säätöjärjestelmällä. Toisin kuin manuaaliset välilevypohjaiset asetukset, tämä järjestelmä käyttää servokäyttöisiä kiiloja, joiden avulla käyttäjät voivat tallentaa ja palauttaa eri materiaalilaatujen välys-/päällekkäisarvot. Tämä ominaisuus käsittelee suoraan kelojen eräerojen aiheuttamaa vaihtelua varmistaen, että piiteräksen leikkauslaitteet säilyttää toistettavan tarkkuuden tuotantoajoilla.

2. Leikkauslaatutekijöiden luokitus HJ-DZ-300:ssa

Ymmärtääksemme systemaattisesti, miksi terän hallinta on elintärkeää, voimme jakaa leikkauslaatuattribuutit kolmeen toisiinsa liittyvään luokkaan: reunageometria, mittavakaus ja materiaalin eheys. Jokainen luokka reagoi eri tavalla välyksen ja päällekkäisyyden säätöihin, ja jokainen luokka vaikuttaa suoraan muuntajan lopulliseen sydämen suorituskykyyn.

2.1 Reunan geometria: Pursekorkeus ja kaatuminen

Reunojen geometria on näkyvin leikkauslaadun indikaattori. Purseet – kohotetut, terävät ulkonemat leikkausreunaa pitkin – ohjataan ensisijaisesti terän välyksellä. Käytössä HJ-DZ-300 piiteräksen leikkauslinja , Siemensin liikkeenohjausjärjestelmä tarkkailee terän asentoa reaaliajassa ja kompensoi lämpölaajenemista jatkuvan käytön aikana. Kun välys on optimoitu tietylle materiaalipaksuudelle (esim. 0,27 mm), murtotasot kohdistetaan täydellisesti, jolloin saadaan puhdas murtuminen minimaalisella kaatumisella (pyöristetty painauma yläreunassa). Liiallinen välys lisää kaatumissyvyyttä, mikä pienentää tehollista magneettista poikkileikkausalaa ja lisää pyörrevirtahäviöitä kootussa sydämessä.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa erillisen kalibrointimenettelyn HJ-DZ-300 leikkausjärjestelmä , käyttämällä testiliuskoja jokaisesta uudesta kelasta reunojen laadun tarkistamiseen ennen täyttä tuotantoa. Tämä koneen käyttöliittymään dokumentoitu menettely ohjaa käyttäjää porrastetun välyksen säädön läpi mitattuun jäysteen korkeuteen. Näin varmistetaan, että reunageometria pysyy ISO 9013:2017 -toleranssien sisällä myös korkean läpäisevyyden laatuja, kuten 23ZH85, käsiteltäessä.

2.2 Mittojen vakaus: Pituuden tarkkuus ja neliömäisyys

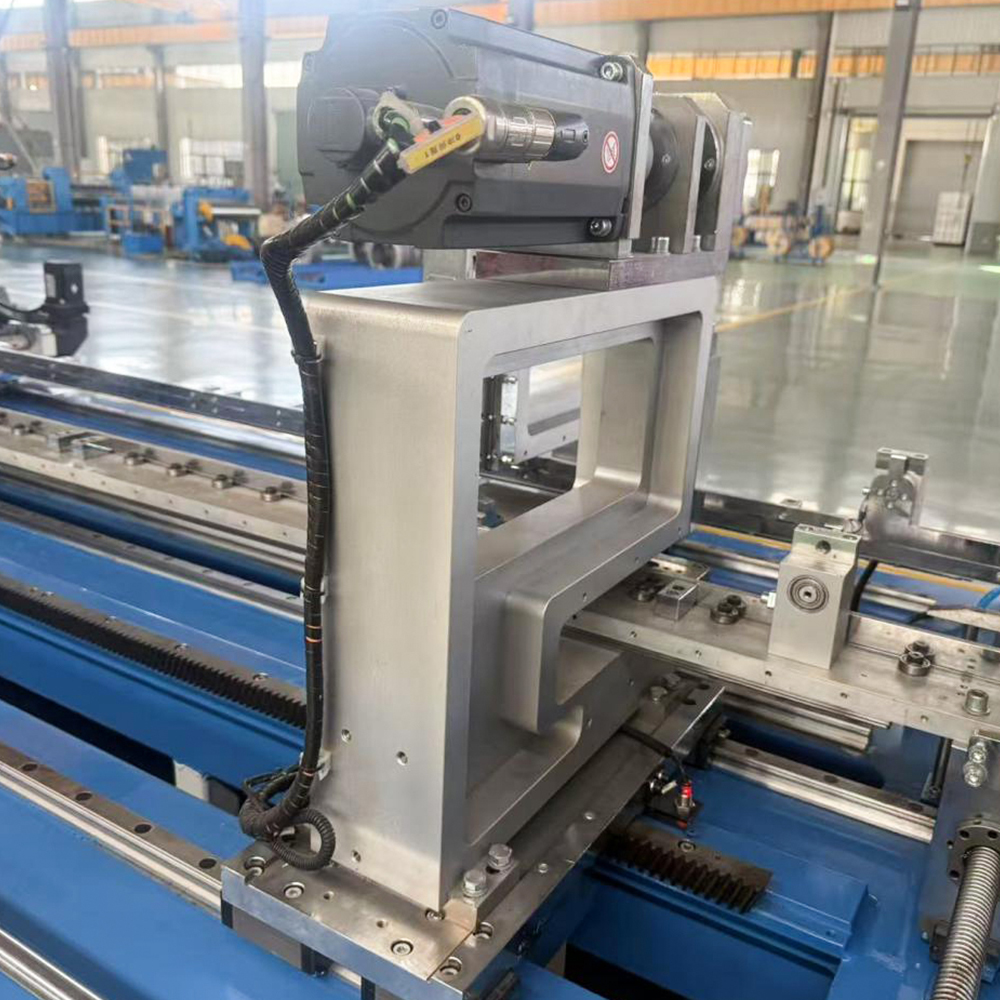

Vaikka monet olettavat, että pituuden tarkkuus riippuu yksinomaan syöttörullan servosta, terien päällekkäisyys vaikuttaa epäsuorasti mittojen vakauteen. Kun limitys on asetettu liian suureksi, yläterä taipuu hieman tunkeutumisen aikana, jolloin muodostuu suippeneva leikkaus, joka poikkeaa ohjelmoidusta leikkauslinjasta. Tämä vaikutus vahvistuu kapeammissa nauhoissa (leveys alle 50 mm), joissa terän taipuma on merkittävä prosenttiosuus nauhan leveydestä. The HJ-DZ-300 piiteräksen leikkauslinja vähentää tätä jäykän C-runkorakenteensa ja esikuormitettujen lineaaristen ohjaimien avulla, mutta limitys on silti kalibroitava materiaalin myötörajaa vastaavaksi. Esimerkiksi erittäin rakeiset teräkset, joiden kovuus on korkeampi, vaativat hieman pienennettyä päällekkäisyyttä terän taipumisen estämiseksi, kun taas huonompilaatuiset suuntaamattomat teräkset voivat sietää syvempää tunkeutumista.

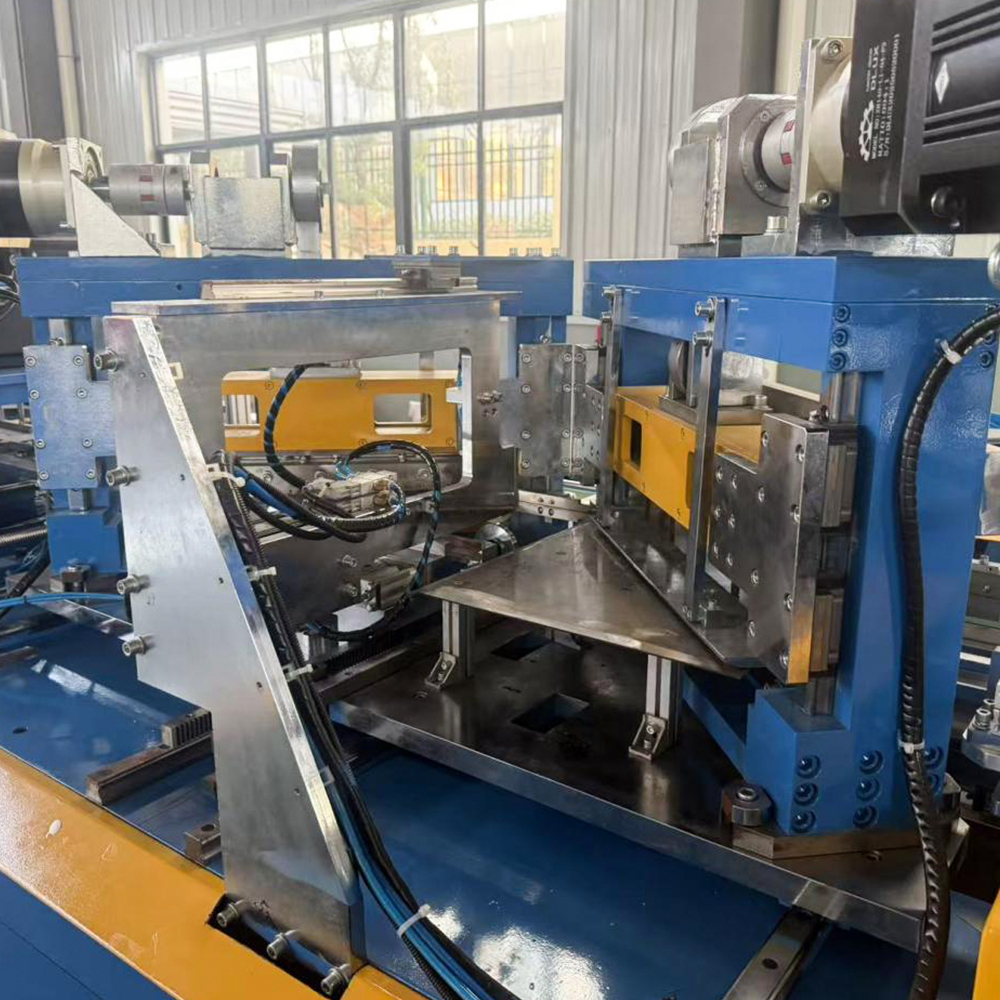

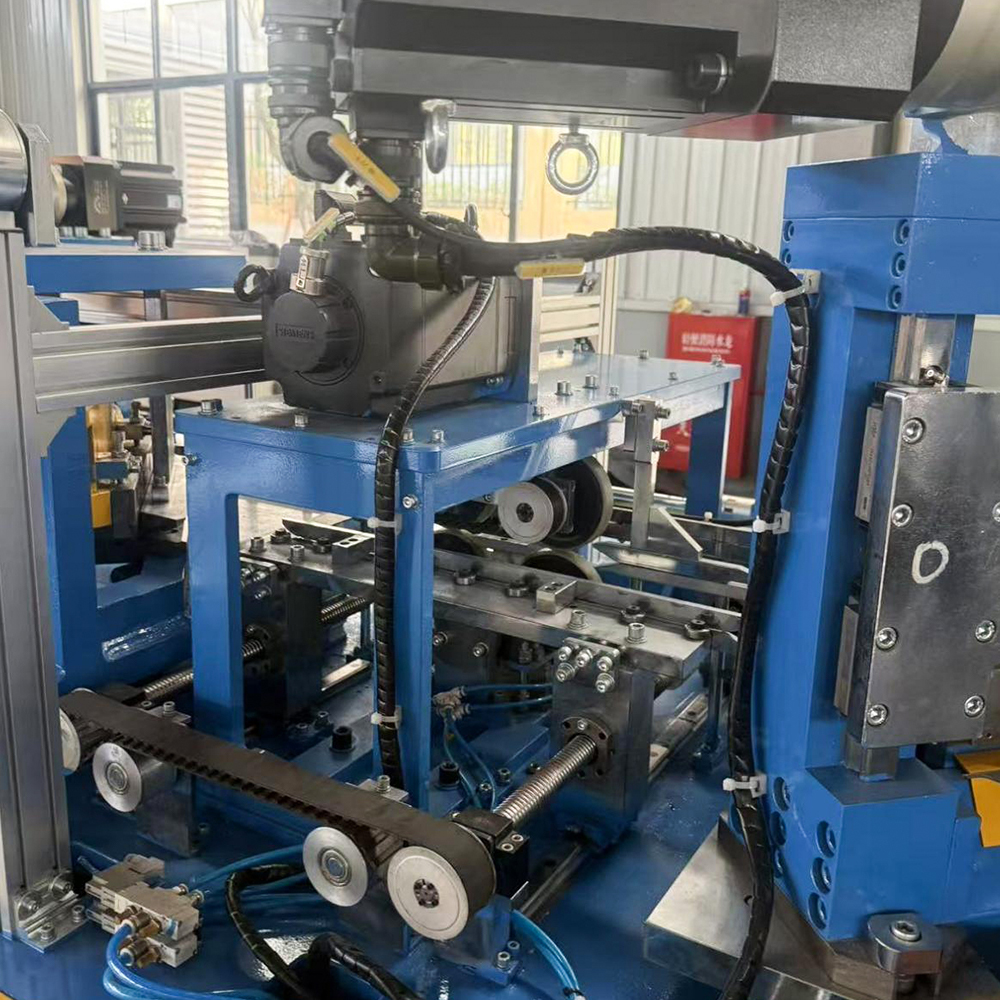

Lisäksi koneen täysin servo-ohjattu arkkitehtuuri yhdistää leikkaamisen lävistystoimintoihin (rei'itys ja V-rei'itys) yhdellä kertaa. Mikä tahansa virheellisen päällekkäisyyden aiheuttama mittavirhe leviää lävistettyihin ominaisuuksiin, jolloin pinoamisreikiä kohdistetaan väärin ja ne vaikuttavat ytimen kokoonpanoon. Digitaalinen päällekkäisyyssäädin HJ-DZ-300 leikkauslinja antaa käyttäjille mahdollisuuden asettaa päällekkäisarvoja 0,01 mm:n resoluutiolla, mikä on kriittistä ±0,05 mm:n pituustoleranssin ylläpitämiseksi, joka vaaditaan tehokkaan jakelumuuntajan ytimiltä.

2.3 Materiaalin eheys: jännitys, pinnoite ja magneettiset ominaisuudet

Piiteräs on päällystetty eristekerroksella (yleensä C-5- tai C-6-pinnoitteella) kerrosten välisten pyörrevirtahäviöiden minimoimiseksi. Liiallinen terävälys tai päällekkäisyys aiheuttaa ylimääräistä leikkausjännitystä, joka voi irrottaa tai mikrohalkeilla tämän pinnoitteen leikkausreunaa pitkin. Vaikka purseet poistetaan seuraavassa purseenpoistovaiheessa, taustalla oleva materiaalijännitys säilyy. The HJ-DZ-300 piiteräksen leikkauslinja vähentää tätä riskiä käyttämällä a hiljainen, vähän iskunkestävä leikkaussekvenssi that uses controlled acceleration profiles for the ram. Tämä järjestys yhdistettynä optimoituun päällekkäisyyteen varmistaa, että plastinen muodonmuutosvyöhyke ulottuu enintään 0,5 mm leikatusta reunasta, mikä säilyttää rakeiden suuntauksen ja pinnoitteen tarttuvuuden ytimen aktiivisella alueella.

Jiangsu Jingtianxia Electric Technology Co., Ltd. on validoinut tämän lähestymistavan laajalla testauksella 0,30 mm:n M4-laatuisella teräksellä, mikä osoittaa, että oikeat teräasetukset vähentävät ytimen häviön heikkenemistä jopa 8 % huonosti säädettyihin linjoihin verrattuna. Tämä suorituskykyetu on erityisen arvokas valmistajille, jotka tuottavat ytimiä huipputehokkaisiin muuntajiin, joissa jokainen watti häviön vähentämisen merkitsee konkreettista energiansäästöä tuotteen elinkaaren aikana.

The table above summarizes how each quality factor relates to blade parameters and the corresponding engineering measures implemented on the HJ-DZ-300 piiteräksen leikkauslinja . This systematic approach allows operators to prioritize adjustments based on the most critical defect mode for a given order.

3. Käytännön ohjausstrategia ja toiminnalliset hyödyt

Implementing effective blade clearance and overlap control on the HJ-DZ-300 piiteräksen leikkauslinja follows a structured workflow that combines pre-setup validation, in-process monitoring, and adaptive compensation. Alla on suositeltu vaiheittainen menettely, jonka Jiangsu Jingtianxia Electric Technology Co., Ltd. kouluttaa kaikki asiakkaat suorittamaan koneen käyttöönoton ja viikoittaisen huollon aikana.

1. Materiaalin pätevyys – Measure the actual thickness and hardness of each new coil batch using the built-in thickness gauge; syötä nämä arvot ohjauspaneeliin laskeaksesi automaattisesti uudelleen suositellun välyksen (5–8 % paksuudesta) ja limityksen perusarvon.
2. Testileikkauksen validointi – Run 10–15 test strips at the calculated settings; measure burr height with a digital micrometer and check rollover depth using an optical comparator. Adjust clearance in 0.005 mm increments until burr height stabilizes below 0.03 mm.
3. Dynaaminen limityksen viritys – Increase overlap gradually from the base value until the cut edge shows a uniform shear zone (approximately 1/3 of material thickness). Jos reuna-aaltoja ilmenee, vähennä päällekkäisyyttä 0,02 mm ja tarkista pituustarkkuus koordinaattimittauskoneella.
4. Tallenna optimoitu resepti – Save the final clearance and overlap values in the machine's recipe database under the specific material grade and thickness. This enables instant recall for future runs, eliminating trial-and-error delays.
5. Säännöllinen uudelleentarkastus – Suorita nopea testiliuska 8 tuotantotunnin välein tai 5 000 leikkausjakson jälkeen terän kulumisen havaitsemiseksi; käytä automaattista kulumisen tasausominaisuutta, joka säätää välystä asteittain tasaisen reunalaadun ylläpitämiseksi.

Manufacturers who adopt this control strategy report several quantifiable benefits. Ensinnäkin reunavioista johtuva romumäärä putoaa tyypillisestä 3–5 prosentista alle 0,8 prosenttiin, mikä parantaa suoraan materiaalin saantoa – kriittinen tekijä, kun otetaan huomioon rakeisen piiteräksen korkea hinta. Second, blade life extends by approximately 40% because optimal overlap reduces impact loads and uneven wear. Kolmanneksi ytimien pinoamiskerroin paranee 0,5–1,0 prosenttiyksikköä, mikä tarkoittaa joko pienempiä ydinvolyymeja samalla VA-luokittelulla tai parempaa tehokkuutta samalla jalanjäljellä. Nämä edut saavutetaan jatkuvasti HJ-DZ-300 leikkausalusta , making it a preferred choice for manufacturers who cannot afford downtime for blade re-sharpening.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tukee näitä toiminnallisia etuja kattavalla myynnin jälkeisellä paketilla, joka sisältää etädiagnostiikan pääsyn Siemens-ohjaimeen, jonka avulla asiantuntijateknikot voivat hienosäätää teräparametreja jopa työvuorojen ulkopuolella. This level of support, combined with the machine's intrinsic mechanical rigidity, ensures that the HJ-DZ-300 piiteräksen leikkauslinja tarjoaa tasaisen suorituskyvyn erilaisissa tuotantoskenaarioissa – pienistä prototyyppiytimistä suuriin standardien E-I-laminaatioihin.
