Mikä on muuntajan sydämen tarkoitus?

Jokaisen sähköjärjestelmän ytimessä on näennäisesti yksinkertainen mutta syvästi kriittinen komponentti: magneettipiiri, joka kanavoi ja rajoittaa sähkömagneettista vuota. Kun insinöörit ja hankintaasiantuntijat kysyvät "mikä on muuntajan ytimen tarkoitus?" , vastaus ulottuu paljon perusfysiikkaa pidemmälle. The muuntajan ytimet toimivat jännitteen muuntamisen keskushermostona, mikä mahdollistaa tehokkaan energian siirron primäärikäämeistä toisiokäämeihin minimoiden loishäviöt. Ilman hyvin suunniteltua magneettireittiä nykyaikaiset vaihtovirtaverkot kärsisivät kohtuuttomasta tehottomuudesta, liiallisesta kuumenemisesta ja epävakaasta jännitteen säätelystä. Tämä artikkeli tarjoaa kattavan, sovelluslähtöisen tarkastelun muuntajan ytimet , niiden materiaaliluokitukset, rakenteelliset muunnelmat ja niiden kriittinen rooli nykyajan sähköinfrastruktuurissa – sähköasemista älykkäisiin tehdaslattioihin.

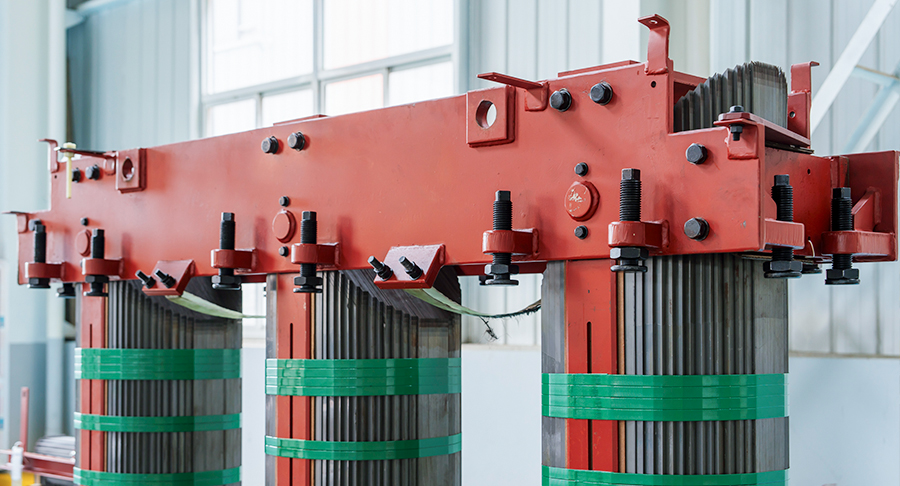

1. Ydintyyppiset muuntajaytimet: Perinteinen työhevonen

Ydintyyppinen konfiguraatio edustaa laajimmin käytettyä arkkitehtuuria keskisuurten ja suurten tehosovelluksissa. Tässä mallissa magneettipiiri koostuu kahdesta pystysuorasta haarasta (jalusta), jotka on yhdistetty ylä- ja alahaaroilla, ja ensiö- ja toisiokäämi on kiedottu kummankin haaran ympärille. Näiden perustarkoitus muuntajan ytimet on tarjota matalareluktanssinen reitti magneettivuolle varmistaen, että suurin osa ensiökäämin synnyttämästä magnetomotorisesta voimasta liittyy toisiokäämiin. Sydäntyyppiset muuntajasydämet Ne on tyypillisesti valmistettu raeorientoiduista piiteräslaminaatioista (CRGO), joilla on poikkeuksellinen magneettinen permeabiliteetti valssaussuunnassa, mikä vähentää suoraan viritysvirran ja tyhjäkäyntihäviöitä.

Teknisestä näkökulmasta sydäntyyppiset mallit tarjoavat selviä etuja käämityksen saavutettavuuden ja jäähdytystehokkuuden suhteen. Koska käämit on jaettu kahdelle erilliselle haaralle, lämmönpoisto on tasaisempaa, mikä mahdollistaa suuremman tehotiheyden ylittämättä lämpörajoja. Tyypillisiä käyttökohteita ovat muuntajat uusiutuvan energian tiloilla, teolliset jakelumuuntajat 500 kVA - 50 MVA ja vetomuuntajat rautatiejärjestelmiin. Verrattuna kuorityyppisiin vaihtoehtoihin, ydintyyppinen muuntajan ytimet osoittavat erinomaista oikosulkukestävyyttä symmetrisen vuojakauman ansiosta, mikä minimoi käämien mekaanisen rasituksen vikatilanteissa.

Kattava valikoimamme muuntajan ytimet kattaa sekä vakiomuotoiset että mukautetut ydintyyppiset geometriat, ja laminointipaksuudet vaihtelevat 0,23 mm:stä 0,35 mm:iin, mikä tasapainottaa häviötehoa ja valmistettavuutta. Jiangsu Jingtianxia Electric Technology Co., Ltd. on parantanut ydintyyppistä tuotantolinjaansa saavuttaakseen yli 97 % pinoamiskertoimet ja varmistaa, että tehokas magneettinen poikkileikkaus vastaa tarkasti teoreettisia suunnitteluarvoja. Yrityksessä työskentelee yli 46 ammatillista teknistä kykyä, ja se soveltaa kehittyneitä laserkirjoitustekniikoita vähentääkseen toimialueen tarkennushäviöitä ja tuottaa ytimiä, jotka jatkuvasti täyttävät tai ylittävät IEC- ja IEEE-standardit.

Keskeiset tiedot ydintyyppisille malleille

• Tyypillinen tehoalue: 500 kVA – 50 MVA
• Vuontiheys: 1,5 – 1,7 T (CRGO-materiaali)
• Vähentynyt tyhjäkäyntihäviö: 15–20 % pienempi kuin perinteiset kuumavalssatut hylsyt
• Jäähdytysmenetelmä: Luonnollinen öljy/ilma tai pakotettu öljykierto
• Suositus: Jakeluverkot, offshore-tuulipuistot, raskas teollisuus

2. Shell-tyyppiset muuntajasydämet: Vuon rajoituksen maksimointi

Toisin kuin ydintyyppinen asettelu, kuorityyppinen muuntajan ytimet ympäröi käämit magneettisella materiaalilla kaikilta puolilta, mikä tehokkaasti "sulkee" kelat rautapiiriin. Tässä kokoonpanossa on keskushaara, joka kuljettaa päävirtausta, ja kaksi paluureittiä (ulkohaara), jotka tarjoavat poikkeuksellisen alhaisen reluksenssin. Ensisijainen tarkoitus pysyy samana - ohjata ja keskittää magneettivuon - mutta kuorityyppinen geometria saavuttaa huomattavasti pienemmän vuotoreaktanssin ja paremman jännitteen säädön raskaassa kuormituksessa. Nämä muuntajan ytimet ovat erityisen arvostettuja suurvirta- ja pienjännitesovelluksissa, kuten uunimuuntajissa, elektrolyysilaitosten tasasuuntausmuuntajissa ja suurissa UPS-järjestelmissä.

Kuorityyppisten mallien rakenteellinen eheys mahdollistaa suuremman mekaanisen lujuuden, mikä tekee niistä sopivia asennuksiin, joissa oikosulkuvoimat ovat äärimmäisiä. Lisäksi, koska vuo jakautuu symmetrisesti kahden ulomman osan välillä, nettomagneettinen epätasapaino on minimoitu, mikä vähentää kuultavissa olevaa kohinaa ja hajahäviöitä viereisissä metallirakenteissa. Tämä suorituskyky tulee kuitenkin lisääntyneen materiaalin kulutuksen ja monimutkaisemman laminoinnin pinoamisen kustannuksella, mikä nostaa kokonaistuotantokustannuksia. Tehtäväkriittisiin sovelluksiin, joissa luotettavuus ja jännitteen vakaus ovat ensiarvoisen tärkeitä, kuorityyppinen muuntajan ytimet ovat suosituin vaihtoehto suuremmista etusijoituksista huolimatta.

Jiangsu Jingtianxia Electric Technology Co., Ltd. vastaa näihin valmistushaasteisiin patentoitujen automatisoitujen pinoamislaitteiden ja tarkkuusleikkausjärjestelmien avulla. Yrityksen kuorityyppisessä ydintuotannossa käytetään porrasliitoksia ja viistettyjä kulmia nivelten vastustuskyvyn vähentämiseksi, jolloin saavutetaan 8–12 % pienemmät ydinhäviöt kuin perinteisissä peräkkäisrakenteissa. Integroimalla älykkäät työpajan varastojärjestelmät reaaliaikaiseen laadunvalvontaan, Jiangsu Jingtianxia varmistaa, että jokainen kuorityyppinen ydin lähtee tehtaalta tasaisen läpäisevyyden ja mekaanisen toleranssin avulla, mikä tukee maailmanlaajuisia asiakkaita teollisuudenaloilla alumiinin sulatuksesta datakeskuksen varatehoon.

Shell-tyyppisten ytimien erityispiirteet

1. Ylivoimainen oikosulkulujuus täysin suljetun käämin tuen ansiosta
2. Pienempi vuotoreaktanssi (tyypillisesti 5–8 % verrattuna sydäntyypin 10–15 prosenttiin)
3. Vähentyneet hajamagneettikentät mahdollistavat läheisemmän etäisyyden vaiheiden välillä
4. Korkeammat materiaalikustannukset, mutta pidempi käyttöikä vaativissa käyttöympäristöissä
5. Yleisesti määritelty sähkökemiallisiin prosesseihin ja raskaisiin vetokäyttöihin

3. Amorfiset metallimuuntajaytimet: seuraavan sukupolven tehokkuusraja

Amorfiset metalliseokset, joita usein kutsutaan metallilaseiksi, edustavat paradigman muutosta magneettisten materiaalien suunnittelussa. Toisin kuin perinteiset kiteiset piiteräkset, nämä muuntajan ytimet tuotetaan nopealla kiinteytymisellä (sammuttamalla) sulasta tilasta, mikä johtaa ei-kiteiseen atomirakenteeseen, jolla on erittäin alhainen koersitiivisuus ja käytännöllisesti katsoen nolla magnetostriktiota. Amorfisen metallin käytön ensisijainen tarkoitus muuntajan ytimet Tavoitteena on vähentää merkittävästi tyhjäkäyntihäviöitä – tyypillisesti 60–70 % korkealuokkaisiin CRGO-teräksiin verrattuna – samalla kun säilytetään vertailukelpoiset vuontiheystasot (noin 1,35–1,45 T). Tämä tekee amorfisista ytimistä poikkeuksellisen houkuttelevia jakelumuuntajille, jotka toimivat kevyissä olosuhteissa pitkiä aikoja, kuten asuinrakennuksissa ja maaseudun sähköistysprojekteissa.

Valmistuksen näkökulmasta amorfinen metalli asettaa ainutlaatuisia haasteita: materiaali on erittäin ohutta (noin 0,025 mm) ja tunnetusti hauras, mikä vaatii erikoistuneita leikkaus- ja pinoamislaitteita magneettista suorituskykyä heikentävien mikromurtumien välttämiseksi. Lisäksi kyllästysvuon tiheys on pienempi kuin CRGO, mikä vaatii suurempia ytimen poikkileikkauksia samalle teholle. Näistä haitoista huolimatta pienentyneestä energiahäviöstä johtuvat elinkaarikustannussäästöt ylittävät usein alkuperäisen palkkion, erityisesti alueilla, joilla on korkeat sähkötariffit tai tiukat hiilidioksidipäästöjen vähentämistoimet. Edistynyt muuntajan ytimet Amorfisista seoksista valmistettuja tuotteita käytetään yhä enemmän vihreisiin rakennusprojekteihin, sähköajoneuvojen latauskeskuksiin ja älykkäisiin mikroverkkoihin, joissa jokainen wattitunti on tärkeä.

Jiangsu Jingtianxia Electric Technology Co., Ltd. on kehittänyt erityisiä prosessointilinjoja amorfisille metalliytimille, jotka sisältävät matalan jännityksen leikkaus- ja hehkutusprotokollat, jotka säilyttävät materiaalin ainutlaatuiset magneettiset ominaisuudet. Yrityksen tekninen tiimi, johon kuuluu yli 46 T&K-asiantuntijaa, tekee yhteistyötä materiaalitieteilijöiden kanssa optimoidakseen ytimen geometrian minimaalisen nivelhäviön saavuttamiseksi ja saavuttaakseen täyden kuorman tehokkuuden yli 99,2 % prototyyppiyksiköissä. Yhdistämällä amorfisen ydinteknologian älykkäisiin poikittaisleikkauskoneisiin ja automatisoituun logistiikkaan, Jiangsu Jingtianxia tarjoaa avaimet käteen -ratkaisun, joka yhdistää tehokkaan suunnittelun teollisen mittakaavan tuotantoon ja palvelee asiakkaita, jotka vaativat sekä ympäristövastuuta että toiminnan erinomaisuutta.

Amorfisten ytimien käyttöedut

• Vähennys tyhjäkäynnillä: jopa 70 % verrattuna perinteiseen CRGO:hen
• Ihanteellinen syklisille latausprofiileille (esim. yön yli valmiustila, jaksollinen käyttö)
• Alempi käyttölämpötila vähentyneen lämmöntuotannon vuoksi
• Pidentynyt muuntajan käyttöikä (vähennetty eristyksen lämpövanheneminen)
• Suosii energiayhtiöille, jotka pyrkivät hiilidioksidipäästöjen vähentämiseen

Vertaileva suorituskykymatriisi

4. Step-Lap ja mitered liitosytimet: Tarkkuustekniikka häviön minimoimiseksi

Ytimen muotojen ja materiaalien makroskooppisen luokituksen lisäksi sisäisellä liitosgeometrialla on ratkaiseva rooli ytimen yleisen suorituskyvyn määrittämisessä. Porrastetut liitokset, jotka tunnetaan myös porrastettuina tai lomitettuina liitoksina, järjestävät peräkkäisiä laminointikerroksia, joissa on siirtynyt päällekkäisyyksiä, jakaen tehokkaasti ilmavälin reluktanssin useiden rajapintojen kesken. Tämä tekniikka vähentää paikallista vuon kyllästymistä, jota esiintyy tavanomaisissa päittäisliitoksissa, mikä vähentää sekä tyhjäkäyntihäviöitä että magnetointivirtaa. Hierretyt liitokset sitä vastoin käyttävät tarkkoja kulmia (yleensä 45 astetta) ikeen ja haarojen kulmien leikkauskohdissa, mikä kohdistaa rakeisen teräksen valssaussuunnan vuopolun kanssa minimoimaan vastenmielisyyden jokaisessa mutkassa. Edistynyt muuntajan ytimet integroi sekä askel-kierros- että jiir-ominaisuudet saavuttaaksesi 10–15 %:n häviövähennykset verrattuna yksinkertaisiin takaraja-asennelmiin.

Näiden liitostyyppien edellyttämä valmistustarkkuus vaatii huippuluokan poikittaisleikkauskoneita, joissa on CNC-ohjattu terän sijoittelu ja reaaliaikainen paksuusmittaus. Jiangsu Jingtianxia Electric Technology Co., Ltd. on investoinut voimakkaasti automatisoituihin ytimien pinoamislaitteisiin, jotka ylläpitävät mikronitason kohdistuksen satojen laminointikerrosten välillä varmistaen tasaisen ilmavälin jakautumisen ja toistettavan sähkömagneettisen suorituskyvyn. Yrityksen porrastettuja ytimiä käytetään laajalti tehokkaissa jakelumuuntajissa, jotka toimitetaan eurooppalaisille ja pohjoisamerikkalaisille laitoksille, joissa tiukat ekologisen suunnittelun määräykset edellyttävät enimmäishäviorajat. Yhdistämällä viistetyn kulman leikkauksen automatisoituun pinoamiseen, Jiangsu Jingtianxia saavuttaa 97,5 %:n pinoamiskertoimen CRGO-ytimille, mikä merkitsee konkreettista energiansäästöä muuntajan 30 vuoden käyttöiän aikana.

Lisäksi yrityksen älykäs konepajavarastointijärjestelmä seuraa jokaista laminointierää läpi koko tuotantoketjun - leikkauksesta ja leikkauksesta hehkutukseen ja lopputarkastukseen - varmistaen täyden jäljitettävyyden ja asiakaskohtaisten laatusuunnitelmien noudattamisen. Tämä vertikaalinen integraatio, jota tukevat automatisoidut logistiikan tuotantolinjat, mahdollistaa Jiangsu Jingtianxian nopean prototyyppien valmistuksen ja lyhyitä toimitusaikoja mukautetuille ydingeometrioille, mikä on kriittinen etu projekteissa, joissa rakennusaikataulut ovat tiukat.

Usein kysytyt kysymykset

Q1: Mikä on ensisijainen ero ydintyyppisten ja kuorityyppisten muuntajan ytimien välillä?

Suurin ero on käämityssydämeen -järjestelyssä. Ydintyypissä muuntajan ytimet , käämit ympäröivät magneettiset haarat, kun taas kuorityyppisissä malleissa magneettipiiri ympäröi käämit useilta puolilta. Core-tyyppi tarjoaa paremman jäähdytyksen ja alhaisemmat kustannukset, kun taas kuorityyppi tarjoaa pienemmän vuotoreaktanssin ja erinomaisen oikosulkulujuuden suurvirtasovelluksissa.

Kysymys 2: Kuinka amorfiset metallimuuntajaytimet vähentävät energiahäviöitä verrattuna perinteisiin CRGO-ytimiin?

Amorfisista lejeeringeistä puuttuu kiteinen raerakenne, mikä käytännössä eliminoi magneettisen anisotropian ja vähentää hystereesihäviöitä 60–70 %. Lisäksi niiden korkeampi sähkövastus (noin kolme kertaa CRGO:hun verrattuna) minimoi pyörrevirtahäviöt, mikä tekee niistä energiatehokkaimman vaihtoehdon jakelumuuntajille, joilla on alhainen kuormituskerroin.

Q3: Mikä rooli Jiangsu Jingtianxia Electric Technology Co., Ltd:llä on muuntajan ydintoimitusketjussa?

Jiangsu Jingtianxia on vertikaalisesti integroitu valmistaja, joka suunnittelee, valmistaa ja toimittaa tarkkuutta muuntajan ytimet kaikissa pääkategorioissa. Yritys yhdistää yli 46 teknistä asiantuntijaa automatisoituihin pinoamis-, leikkaus- ja varastointijärjestelmiin tarjotakseen yhden luukun ratkaisuja CRGO-porrasytimistä amorfisiin metallikokoonpanoihin, joita tukevat tiukka laadunvalvonta ja globaali logistiikkatuki.

Kysymys 4: Miksi liitosrakenne (porrastettu tai jiirretty) on kriittinen muuntajan sydämen suorituskyvyn kannalta?

Nivelgeometria vaikuttaa suoraan magneettireluktanssiin ikeen ja raajan rajapinnoissa. Porras- ja vinoliitokset vähentävät paikallista kyllästymistä ja vuon reunustamista, mikä pienentää tyhjäkäyntihäviöitä ja magnetointivirtaa 10–15 %. Tehokkaille muuntajille nämä tarkkuusliitosmallit ovat välttämättömiä tiukkojen energiamääräysten täyttämiseksi ja pitkän aikavälin kustannussäästöjen saavuttamiseksi.
