Mikä on piiteräksinen leikkauslinja ja miten se toimii?

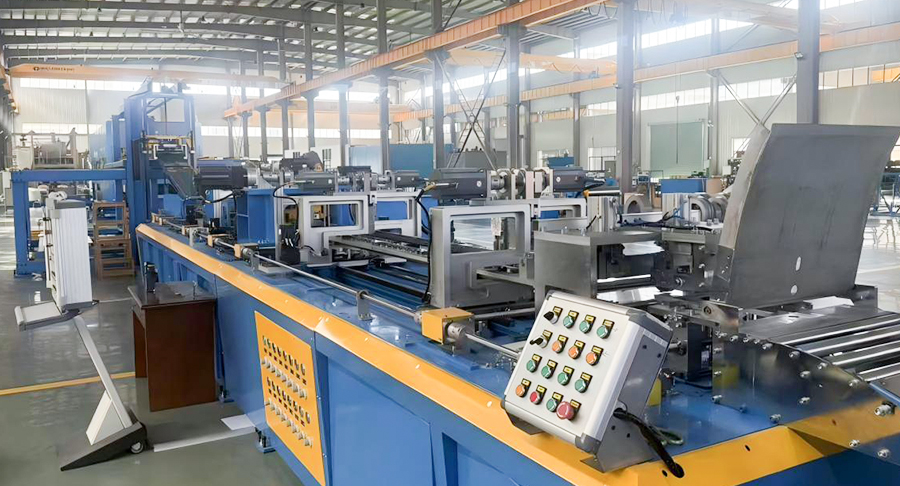

Nykyaikaisessa sähkölaitteita valmistavassa teollisuudessa tarkkuus ja tehokkuus ovat ensiarvoisen tärkeitä. Muuntajien ja moottorien tuotannon ytimessä on kriittinen laite: pituuteen leikatut silikoniteräslinjat . Mutta mikä tämä järjestelmä oikein on ja miksi se on niin välttämätön? A pituuteen leikattu silikoniteräslinja on pitkälle automatisoitu tuotantojärjestelmä, joka on suunniteltu prosessoimaan suuria teräskeloja – erityisesti raeorientoituja ja ei-raeorientoituja piiteräksiä – litteiksi levyiksi, joilla on tarkat, ennalta määrätyt pituudet. Prosessi sisältää teräksen kelaamisen, tasoittamisen kaarevuuden tai sisäisen jännityksen poistamiseksi, tarvittavan pituuden tarkan mittaamisen, puhtaan leikkaamisen ja lopuksi valmiiden levyjen pinoamisen jatkokäsittelyä varten muuntajan ytimiksi tai moottorilaminoiksi.

Perusarvo pituuteen leikattu silikoniteräslinjas perustuu niiden kykyyn muuttaa raakoja, tilaa vieviä keloja erittäin tarkkoiksi komponenteiksi. Toisin kuin yleiskäyttöiset pituusleikkauslinjat, piiteräkselle suunniteltujen linjojen on otettava huomioon materiaalin ainutlaatuiset magneettiset ominaisuudet ja sen suhteellisen ohut leveys, joka vaihtelee tyypillisesti 0,23 mm:stä 0,5 mm:iin korkean läpäisevyyden laaduissa. Tämä laitteisto on olennainen valmistajille, jotka pyrkivät valmistamaan tehokkaita muuntajia, sillä pienetkin poikkeamat levyn pituudessa tai jäysteen korkeudessa voivat vaikuttaa merkittävästi lopullisen sydämen magneettisuuteen ja energiahäviöön. Yritykset pitävät Jiangsu Jingtianxia Electric Technology Co., Ltd. ovat rakentaneet asiantuntemuksensa näiden kehittyneiden ratkaisujen ympärille ja varmistaneet, että piiteräksen käsittelyn erityisvaatimukset täyttyvät teknisesti huippuosaamisella.

Ydinkomponentit ja toiminnallinen työnkulku

Ymmärtääksesi kuinka a pituuteen leikattu silikoniteräslinja toimintoja, on tarpeen tarkastella sen peräkkäisiä moduuleja. Tyypillinen linja seuraa loogista etenemistä raaka-aineesta valmiiseen tuotteeseen:

1. Irrotus ja syöttö: Prosessi alkaa raskaan piiteräskelan lataamisella kelauskoneeseen. Tämä yksikkö tukee kelaa ja syöttää nauhan linjaan säädetyllä nopeudella.
2. Tasoitus ja oikaisu: Nauha kulkee useilla rullilla varustetun tarkkuustasoittimen läpi. Tämä vaihe on kriittinen, jotta voidaan eliminoida käämin muodostuminen (kelan kaarevuuden muisti) ja varmistaa, että arkki on täysin tasainen, mikä on välttämätöntä tarkan leikkaamisen ja pinoamisen kannalta.
3. Mittaus ja leikkaus: Litistetty nauha siirtyy mittausyksikköön, tyypillisesti AC-servokäyttöiseen syöttöjärjestelmään, joka varmistaa tarkan pituuden mittauksen. Kun vaadittu pituus on saavutettu, nopea leikkuri (usein muuntajan laminoinnin tuotantoon tarkoitettu kääntöleikkuri) leikkaa nauhan siististi.
4. Pinoaminen ja pakkaus: Leikatut arkit kuljetetaan kuljettimen kautta pinoamisyksikköön. Tämä voi olla magneettinen tai pneumaattinen pinoaja, joka kohdistaa ja pinoaa arkit automaattisesti siisteiksi nipuiksi käsittelyn ja jatkokäsittelyn helpottamiseksi.

Luokittelu ja sovelluskohtaiset rivit

Termi pituuteen leikattu silikoniteräslinjas kattaa useita järjestelmiä, joista jokainen on räätälöity tiettyihin sovelluksiin ja materiaaliominaisuuksiin. Ensisijainen luokitus perustuu käsiteltävän piiteräksen tyyppiin: Raesuuntautunut (CRGO) ja ei-raesuuntautunut (CRNO).

CRGO Silicon Steel -leikkauslinjat

Nämä linjat on suunniteltu erityisesti raeorientoituneen piiteräksen prosessointiin, jota käytetään lähes yksinomaan tehomuuntajien ytimien valmistuksessa. Materiaalin raerakenne on kohdistettu minimoimaan sydämen hävikki tietyssä rullaussuunnassa, mikä tekee tarkasta leikkaamisesta ja käsittelystä ensiarvoisen tärkeää näiden magneettisten ominaisuuksien säilyttämiseksi. Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa tähän kategoriaan erikoistuneita ratkaisuja, joissa on integroitu älykkäitä pinoamisominaisuuksia tuotannon tehokkuuden parantamiseksi.

CRGO-linjojen tärkeimmät ominaisuudet:

• Erittäin tarkka leikkaus tyypillisellä pituustoleranssilla ±0,2 mm ja purseen korkeus pienempi kuin 0,02 mm estämään laminointien oikosulkuja.
• V-lovi- ja lävistysyksiköiden integrointi monimutkaisten askellapaisten muuntajien sydänmuotojen tuottamiseksi.
• Pienemmät linjanopeudet (yleensä jopa 180 m/min) verrattuna yleiskäyttöisiin linjoihin, mikä asettaa tarkkuuden etusijalle suorituskyvyn edelle.
• Kehittyneet pinoamismekanismit säilyttävät suunnan ja estävät herkkien reunojen vaurioitumisen.

CRNO-piiteräksiset leikkauslinjat

Ei-raesuuntautunutta piiterästä käytetään sovelluksissa, joissa magneettivuo virtaa useisiin suuntiin, kuten sähkömoottoreissa, generaattoreissa ja pienissä muuntajissa. CRNO-teräksen käsittely vaatii usein hieman paksumpien mittareiden käsittelyä ja nopean tuotannon priorisointia autoteollisuuden suurien volyymivaatimusten täyttämiseksi. Jiangsu Jingtianxia Electric Technology Co., Ltd. soveltaa vankkaa teknistä kertymistä suunnittelulinjoihin, jotka tasapainottavat nopeuden hyväksyttävällä tarkkuudella näihin vähemmän vaativiin sähkösovelluksiin.

CRNO-linjojen tärkeimmät ominaisuudet:

• Usein määritetty suuremmille linjanopeuksille, jotka voivat ylittää 40 metriä minuutissa suorituskyvyn parantamiseksi.
• Kyky käsitellä laajempia paksuus- ja leveysalueita, mikä tarjoaa enemmän joustavuutta tuotannossa.
• Kestävät tasoitusjärjestelmät mahdollisten muotovirheiden hallitsemiseksi, jotka ovat yleisiä useissa teräslaaduissa.

Muuntajan ytimen leikkauslinjat (erityinen alatyyppi)

Nämä ovat erittäin erikoistunutta kehitystä pituuteen leikattu silikoniteräslinjas , joka on suunniteltu paitsi leikkaamiseen myös käsittelemään arkki tiettyihin laminointimuotoihin. Näissä järjestelmissä on kääntösakset, lävistysyksiköt ja V-lovitetut muotit linjassa. Tämä integrointi on merkittävä lisäarvo, joka vähentää käsittelyä ja useiden koneen asetuksia. Kyky leikata, lävistää ja lovida yhdellä rivillä on tunnusmerkki nykyaikaiselle tuotantotehokkuudelle, segmentille, jossa yritykset pitävät Jiangsu Jingtianxia Electric Technology Co., Ltd. excel, hyödyntäen syvää teknistä tietämystään integroidakseen ydinpinoamislaitteet suoraan leikkuulinjaan. Tämä lähestymistapa on kulmakivi niiden yhden luukun tukiratkaisuille, joita ne tarjoavat energiateollisuuden globaaleille asiakkaille.
