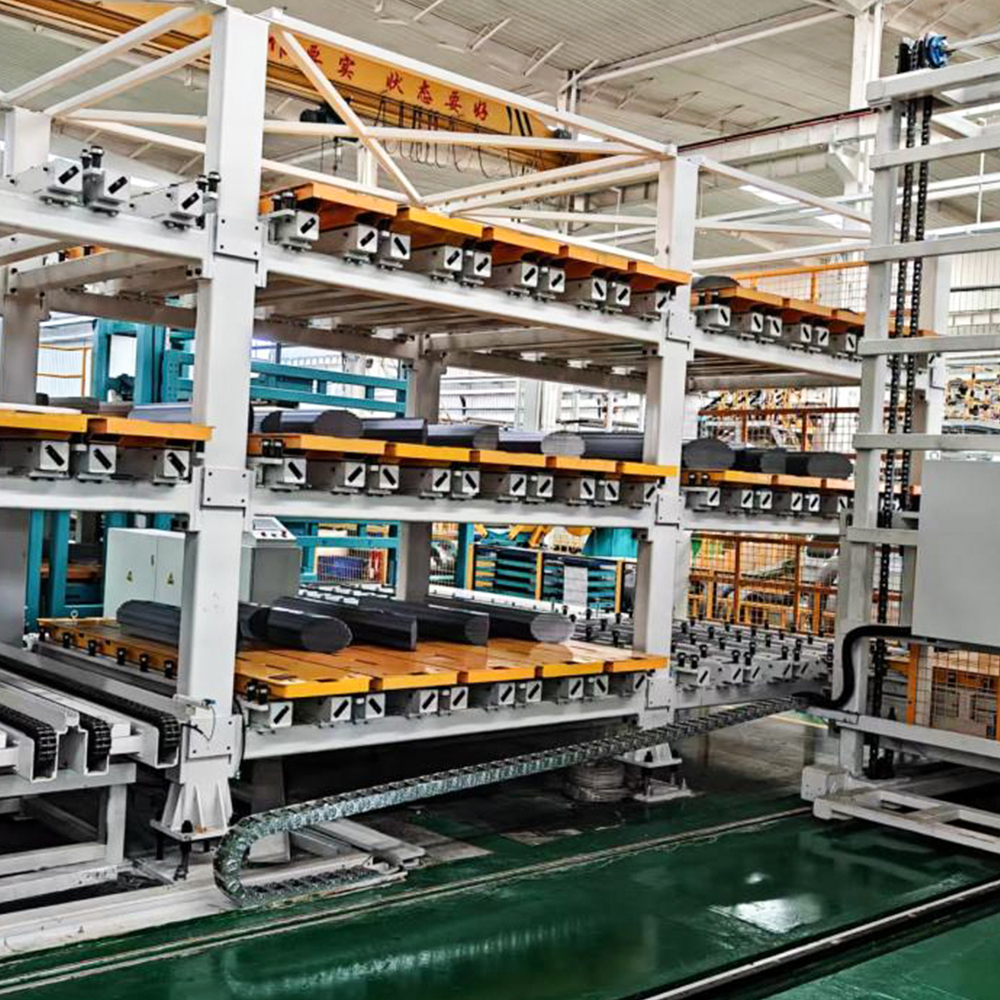

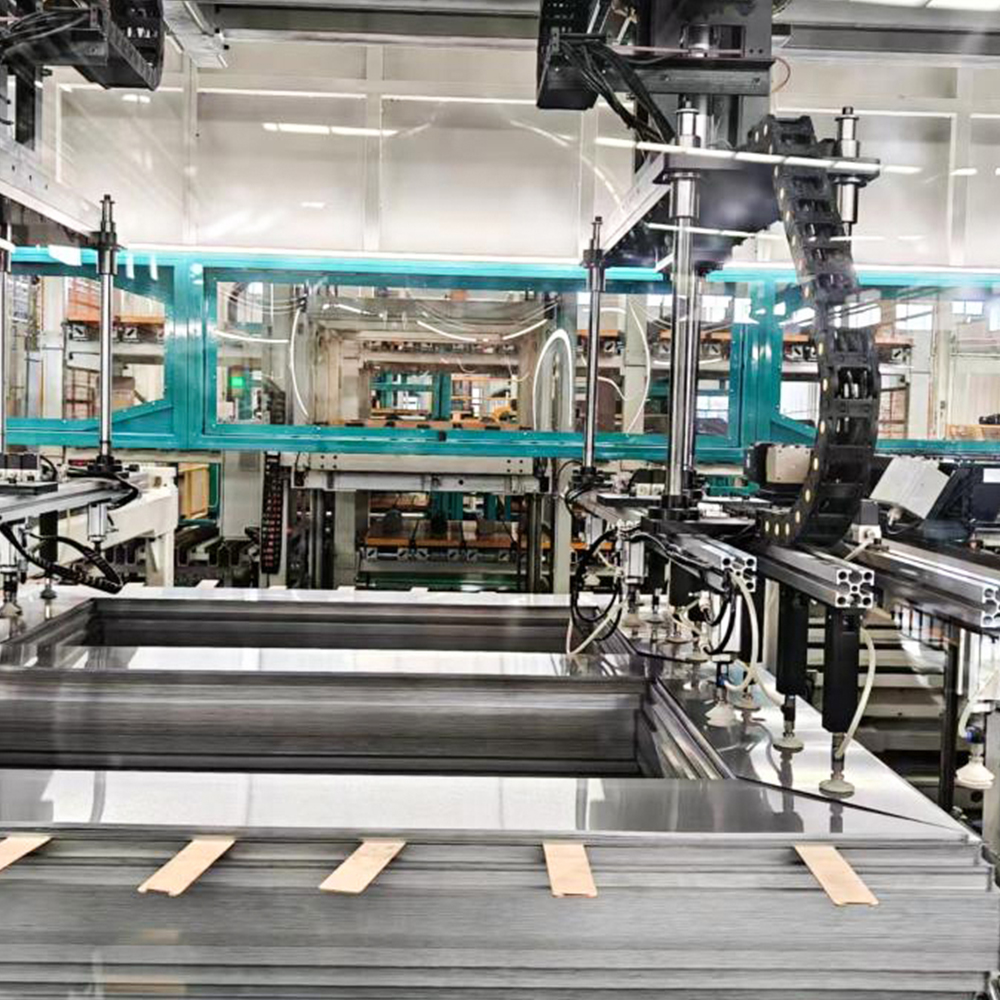

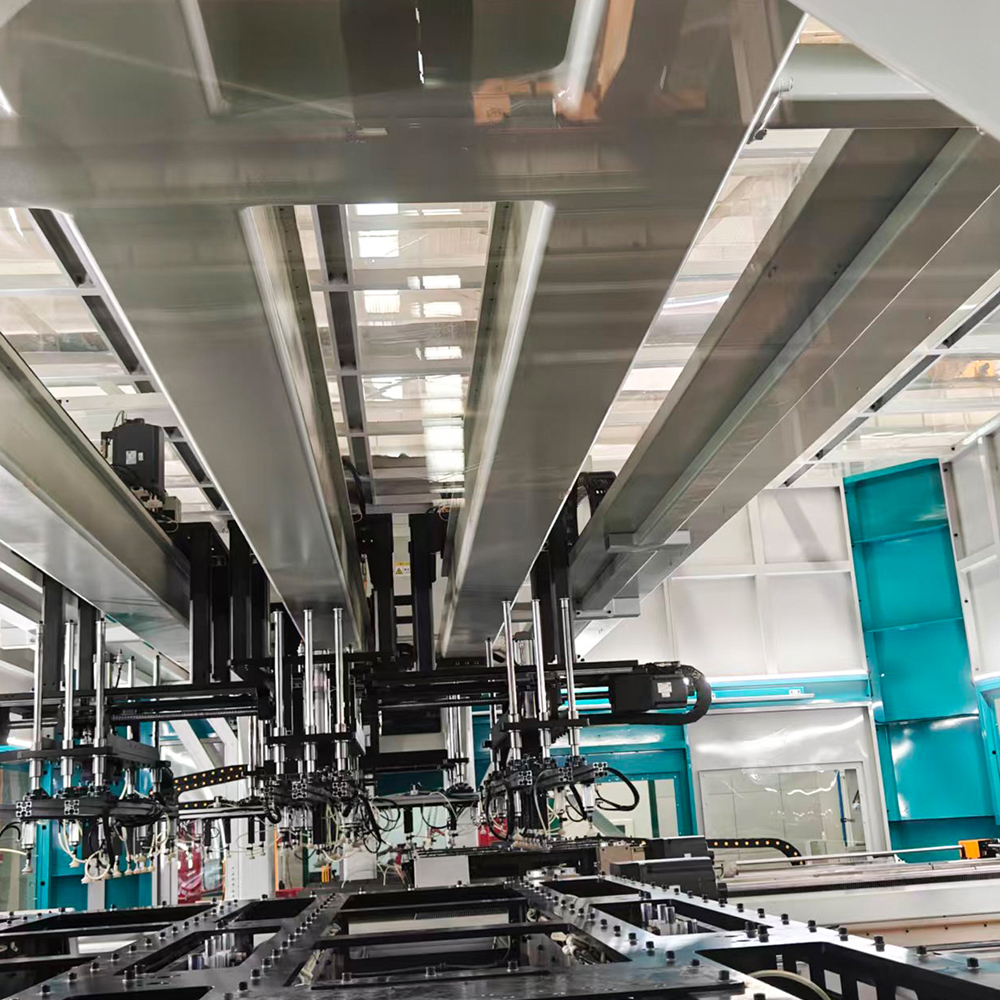

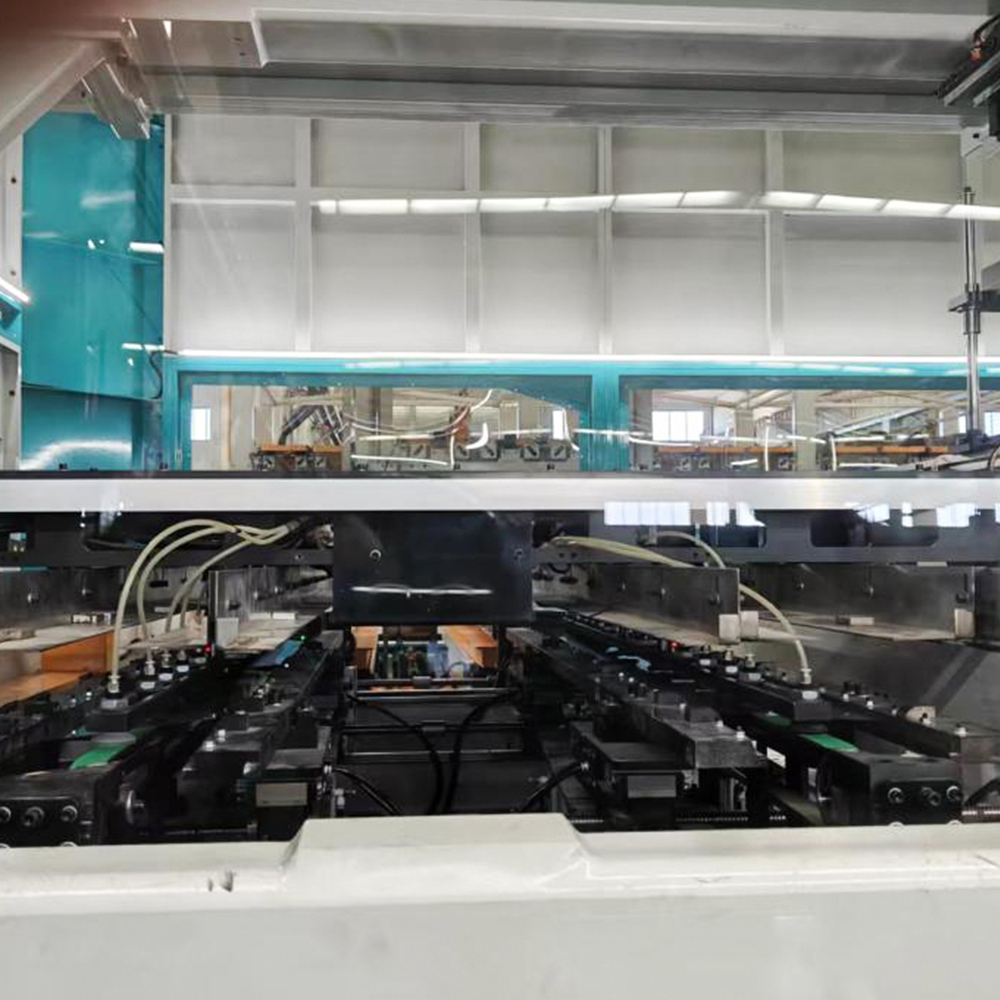

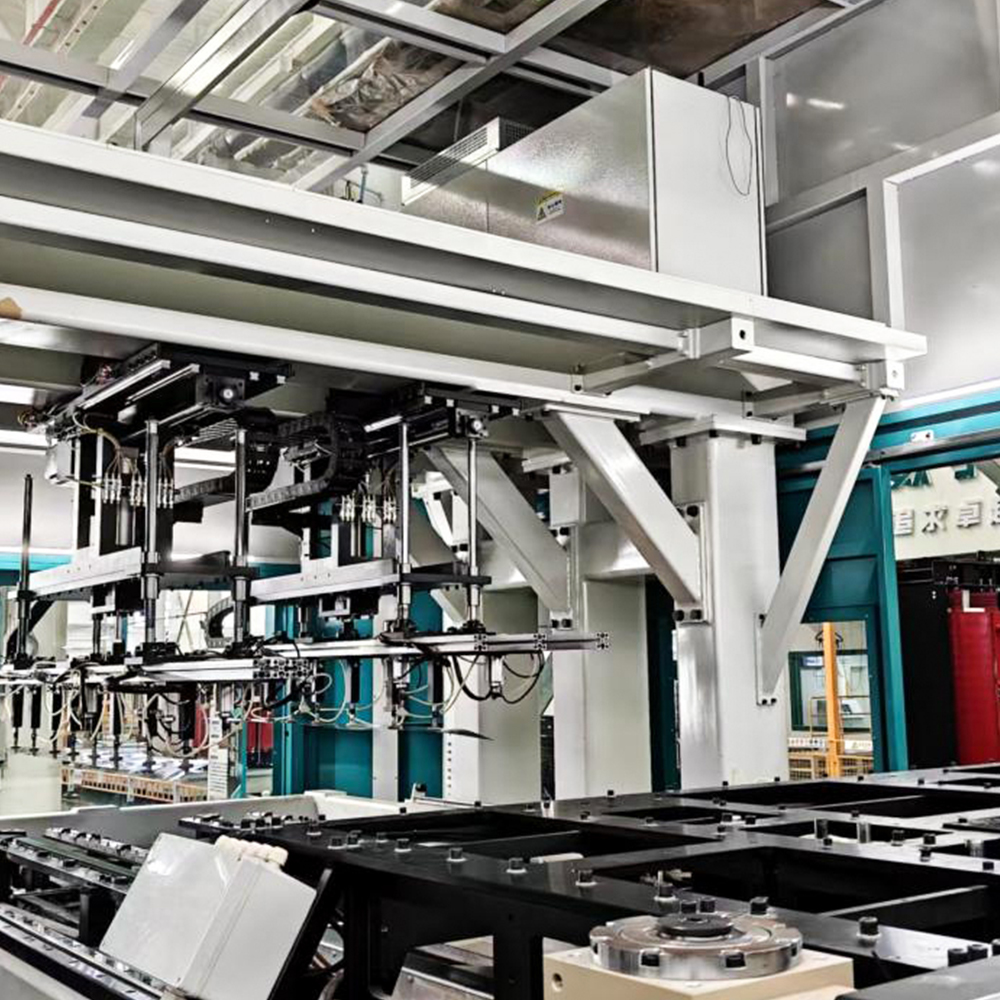

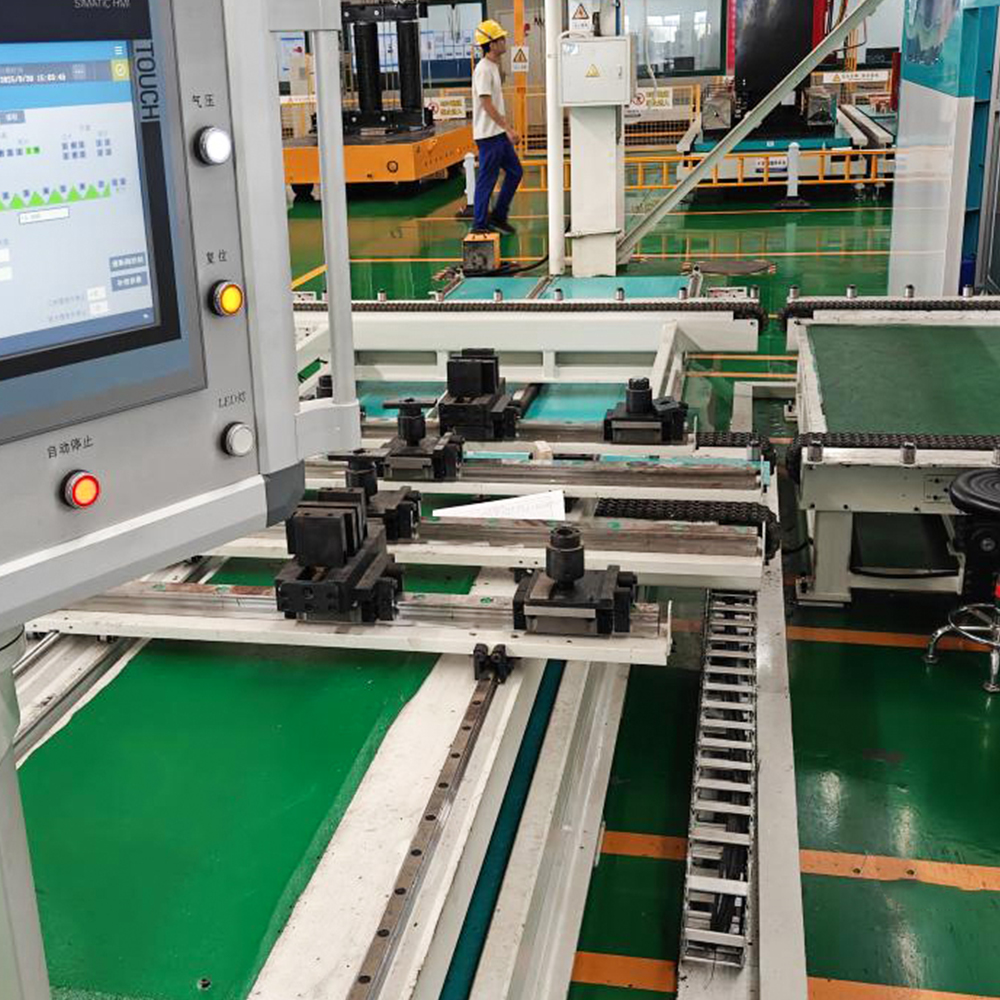

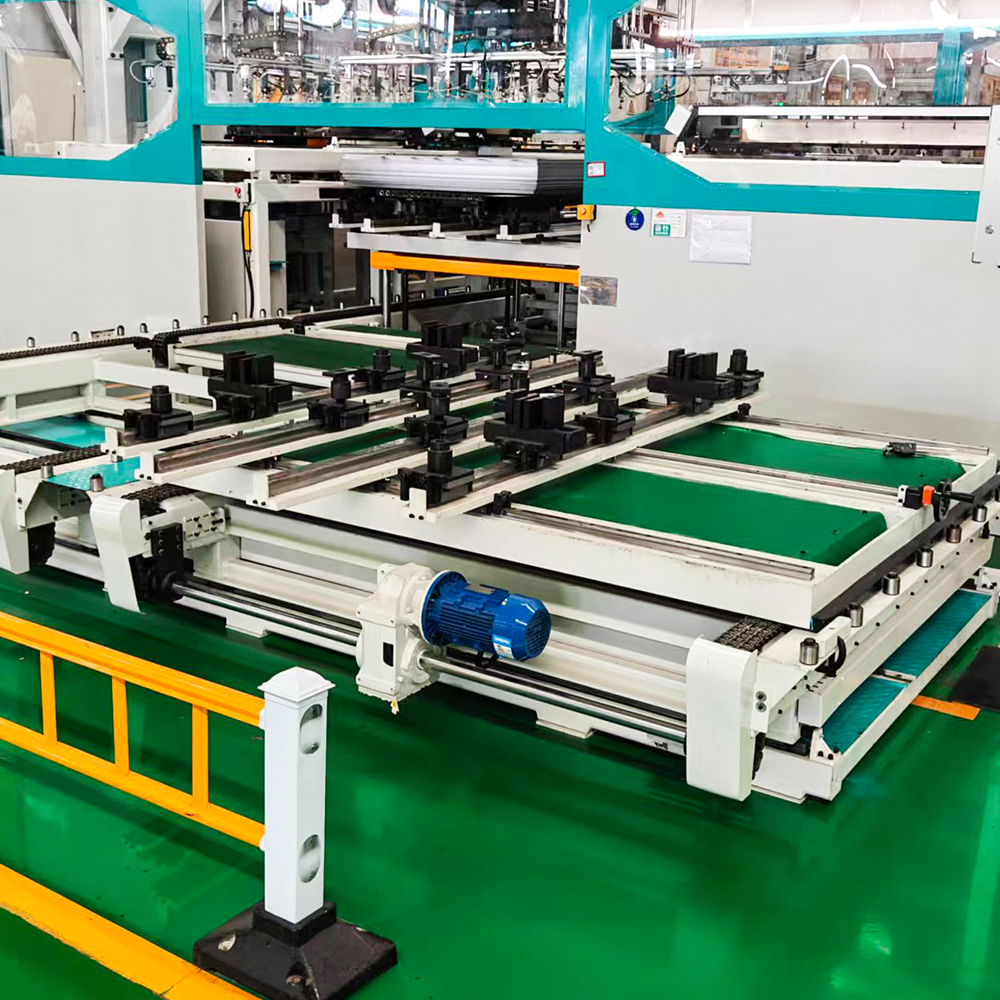

ZXD-440 Automaattinen In-line Transformer Core Pinottava tuotantolinja

Mitkä ovat tärkeimmät erot in-line pinoamisjärjestelmän (kuten ZXD-440) ja offline-pinoamisjärjestelmän välillä?

Nykyaikaisessa muuntajasydänvalmistuksessa valinta in-line- ja offline-pinoamiskonfiguraatioiden välillä vaikuttaa olennaisesti tuotannon tehokkuuteen, työvoiman käyttöön, laadun yhdenmukaisuuteen ja lattiatilan käyttöön. Tämän teknologisen kehityksen keskiössä on zxd-440 automaattinen in-line muuntajan ydin pinoaminen tuotantolinja , järjestelmä, joka on suunniteltu poistamaan perinteiset pullonkaulat synkronoimalla leikkaus ja pinoaminen. Tämä artikkeli tarjoaa tarkan, vertailevan analyysin in-line- ja offline-pinoamismenetelmistä hyödyntäen zxd-440-järjestelmän erityistä suunnittelufilosofiaa ja Jiangsu Jingtianxia Electric Technology Co., Ltd:n valmistuskykyä. Tutkimme kolmea erillistä tuotesuuntautunutta alaluokkaa – nopeat jatkuvat pinoamismoduulit , tarkkuusvälinsäätöiset pinoamisyksiköt , ja älykkäät tietoihin integroidut pinoamislinjat — Havainnollistaa, kuinka in-line-tekniikka määrittelee uudelleen ydinkokoonpanon.

1. Nopeat jatkuvat pinoamismoduulit

Määritelmä ja sijainti: Nopeat jatkuvat pinoamismoduulit edustavat järjestelmän ydintoimintoa zxd-440 automaattinen in-line muuntajan ydin pinoaminen tuotantolinja . Nämä moduulit on kytketty suoraan poikittaisleikkauslinjaan, mikä mahdollistaa samanaikaisen leikkaamisen ja pinoamisen ilman välikäsittelyä. Toisin kuin offline-järjestelmissä, joissa leikatut laminaatit pinotaan kuormalavoille, kuljetetaan ja syötetään sitten manuaalisesti pinoamisasemille, tämä moduuli suorittaa pinoamisen reaaliajassa, kun nauhat poistuvat leikkausvoimasta.

Ydintoiminnot ja tekniset ominaisuudet: Moduuli toimii leikkaustehoa vastaavilla nopeuksilla servo-ohjattujen poiminta- ja paikkapäiden kanssa, jotka suuntaavat jokaisen laminoinnin ohjelmoitujen askelkierroskuvioiden mukaan. Se eliminoi perinteiset nostovaiheet leikkaamisen ja manuaalisen pinoamisen jälkeen, mikä lyhentää syklin aikaa yli 40 % tyypillisissä myymälän lattiakokoonpanoissa. Sisäänrakennetut anturit valvovat laminoinnin tasaisuutta ja reunan jäysteen korkeutta ja hylkäävät vialliset kappaleet automaattisesti ennen pinoamista.

Tyypilliset sovellukset: Tämä moduuli sopii erinomaisesti suuritehoisille jakelumuuntajan ytimille (jopa 2 000 kVA), joissa suorituskyky on ensisijainen rajoitus. Se on erinomainen kahdessa tai kolmessa vuorossa toimivissa tehtaissa, koska sen automaattinen ruokinta vähentää käyttäjän väsymystä ja virheprosentteja.

Ero offline-pinoamisesta: Offline-pinoaminen vaatii erilliset esitysalueet, manuaaliset nosturitoiminnot ja erilliset pinoamisjigsit. Jokainen siirto aiheuttaa kohdistusvirheitä ja reunavaurioita. Sitä vastoin zxd-440 automaattinen in-line muuntajan ydin pinoaminen tuotantolinja ylläpitää jatkuva materiaalivirta , säilyttää leikkurin asettaman tarkan suunnan ja eliminoi uudelleenkohdistusvaiheet.

Jiangsu Jingtianxia Electric Technology Co., Ltd. on integroinut tämän moduulin omalla pikavaihtotyökalulla, mikä mahdollistaa yhden in-line pinoamisjärjestelmä 40–400 mm:n hylsyleveyksien käsittelyyn ilman yli 5 minuutin mekaanisia säätöjä. Tämä joustavuus on harvoin saavutettavissa offline-asetuksissa, jotka vaativat usein erityisiä kiinnikkeitä ydinkokoa kohti.

Tärkeimmät tiedot – nopea moduuli

• Suurin pinoamisnopeus: jopa 120 laminointia minuutissa (riippuen paksuudesta).
• Laminointipaksuusalue: 0,18 mm – 0,35 mm (piiteräs).
• Limityksen tarkkuus: ±0,05 mm.
• Automaattinen purseen tunnistus reaaliaikaisella hylkäysportilla.
• Suora Ethernet/IP-yhteys etävalvontaan.

2. Precision Gap-Control pinoamisyksiköt

Määritelmä ja sijainti: Toinen kriittinen alaluokka sisällä zxd-440 automaattinen in-line muuntajan ydin pinoaminen tuotantolinja on tarkkuusraon ohjausyksikkö. Vaikka offline-pinoaminen riippuu operaattorin taidosta säilyttää tasaiset ilmavälit ydinpakettien välillä, tämä yksikkö automatisoi välin mittauksen ja säädön käyttämällä laserkolmioantureita ja suljetun silmukan servotoimilaitteita.

Ydintoiminnot ja tekniset ominaisuudet: Jokainen pinoamisjakso mittaa todellisen raon viidessä vertailupisteessä ydinjalan poikki. Yksikkö kompensoi sitten mikrosäätämällä seuraavan laminoinnin paikkaa tai valitsemalla välilevyn erillisestä syöttölaitteesta. Tämä ominaisuus käsittelee suoraan muuntajan tyhjäkäyntihäviöitä, koska epätasaiset raot ovat ensisijainen syy lisääntyneeseen magnetointivirtaan. Järjestelmä tallentaa aukkojen histogrammit ydinerää kohti, mikä mahdollistaa tilastollisen prosessinhallinnan.

Tyypilliset sovellukset: Tämä yksikkö on korvaamaton tehomuuntajien ytimissä (10 MVA ja enemmän) ja erikoismuuntajille, joissa häviökasangot ovat ankarat. Sitä käytetään myös ytimissä, joissa on viistosivelet, jotka vaativat erittäin tiukat toleranssit (±0,02 mm), joita manuaalisilla offline-menetelmillä ei voida johdonmukaisesti saavuttaa.

Ero offline-pinoamisesta: Offline-pinoaminen perustuu rakotulkkiin ja käyttäjän harkintaan, mikä lisää vaihtelua vuorojen ja käyttäjien välillä. Lisäksi offline-järjestelmät eivät voi säätää aukkoja dynaamisesti sen jälkeen, kun ydin on koottu; kaikki korjaukset vaativat osittaisen purkamisen. The in-line pinoamistapa zxd-440 alustalla varmistaa sen aukkotietoja seurataan laminointia kohden , ja corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. on validoinut tämän yksikön yli 200 asennuksessa, mikä osoittaa keskimääräisen 8–12 prosentin vähennyksen ydinhäviöissä verrattuna saman teräslaadun manuaaliseen pinoamiseen offline-tilassa. Yrityksen T&K-tiimi (46 teknistä ammattilaista) kehitti omia aukonhallintaalgoritmeja, jotka on nyt integroitu standardiin automaattinen in-line pinoamislinja ohjelmistopaketti.

Toiminnallinen vertailu – aukon hallintamenetelmät

3. Älykkäät tietoihin integroidut pinoamislinjat

Määritelmä ja sijainti: Kolmas pilari zxd-440 automaattinen in-line muuntajan ydin pinoaminen tuotantolinja on älykäs tietojen integrointikerros, joka muuttaa pinoamislinjan erillisestä koneesta solmuksi tehtaan digitaalisessa valmistusekosysteemissä. Offline-pinoaminen sitä vastoin toimii eristettynä työasemana, jolla on minimaalinen digitaalinen palaute.

Ydintoiminnot ja tekniset ominaisuudet: Tämä järjestelmä kerää reaaliaikaista dataa leikkausantureilta, pinoamisservoilta, raonohjausyksiköiltä ja näöntarkastuskameroilta. Se kokoaa yhteen keskeisiä suorituskykyindikaattoreita (KPI), kuten yleisen laitteiden tehokkuuden (OEE), pinoamistuoton, keskimääräisen ajan avustamisen välillä (MTBA) ja ydinhäviön ennusteen, joka perustuu mitattuihin aukkoihin. Järjestelmä on myös rajapintainen varastonhallintajärjestelmien kanssa ja pyytää automaattisesti teräskeloja kulutetun tonnimäärän perusteella.

Tyypilliset sovellukset: Tätä älykästä linjaa käytetään älykkäissä tehtaissa, joissa on teollisuus 4.0 -sertifikaatti, sekä usean tuotteen laitoksissa, joissa vaihtotiheys on korkea. Se mahdollistaa ennakoivan huollon seuraamalla servomoottorin virtoja ja tärinäkuvioita ja varoittaa käyttäjiä ennen odottamattomia seisokkeja.

Ero offline-pinoamisesta: Offline-järjestelmät tuottavat vähän tai ei ollenkaan digitaalista dataa; Laatutarkistukset suoritetaan usein pinoamisen jälkeen, mikä johtaa ongelmien havaitsemiseen viiveellä. The in-line älykäs järjestelmä kuitenkin tarjoaa suljetun silmukan laadunvalvonta — Jos poikkeama havaitaan, linja voi keskeyttää ja tehdä automaattisen korjauksen tai merkitä ytimen korjattavaksi ennen kuin se lähtee asemalta. Tämä ominaisuus on erityisen arvokas korkean luotettavuuden sovelluksissa, kuten merimuuntajissa ja tuuliturbiinien tehostusyksiköissä.

Jiangsu Jingtianxia Electric Technology Co., Ltd. on upottanut tämän älykkyyden jokaiseen zxd-440 in-line pinoamisratkaisu toimitettu vuodesta 2024 lähtien hyödyntäen omaa ohjelmistotiimiään räätälöimään kojelaudat jokaisen asiakkaan toiminnanohjausjärjestelmää (ERP) varten. Yrityksen integroitu lähestymistapa – kattaa muuntajasydämet, älykkäät hylsyjen pinoamislaitteet, poikittaisleikkauskoneet, älykäs varastointi ja automatisoitu logistiikka -varmistaa, että tietoihin integroitu pinoamislinja kommunikoi saumattomasti ylävirran ja loppupään laitteiden kanssa.

1. Reaaliaikainen OEE-seuranta – käyttökatkokset, nopeuden menetys ja laadun heikkeneminen näkyvät käyttöliittymässä.
2. Ennustavat diagnostiset hälytykset – perustuu lämpö- ja tärinämalleihin.
3. Reseptin hallinta – tallentaa jopa 1 000 ydinmallia kaikilla pinoamisparametreilla.
4. Automaattinen eräraportointi – PDF/CSV-vienti laadukkaita kirjausketjuja varten.
5. Laiteohjelmiston etäpäivitysmahdollisuus – mahdollistaa jatkuvan parantamisen ilman paikan päällä käyntejä.

Järjestelmätason vertailu: In-Line vs. Offline-pinoaminen

Usein kysytyt kysymykset

Kysymys 1: Mikä on zxd-440 in-line pinoamisjärjestelmän ensisijainen toiminnallinen etu verrattuna offline-menetelmiin?

Ensisijainen etu on samanaikainen leikkaus ja pinoaminen , joka eliminoi perinteiset nostovaiheet leikkaamisen ja manuaalisen pinoamisen jälkeen. Tämä lyhentää syklin aikaa yli 40 %, minimoi käsittelyn aiheuttamat reunavauriot ja varmistaa, että jokainen laminointi pinotaan tarkassa suunnassa, kun se lähtee leikkausalueelta – mikä johtaa tiukempaan rakojen hallintaan ja pienempiin ydinhäviöihin.

Q2: Miten zxd-440:n tarkkuusaukon ohjausyksikkö eroaa offline-välin säädöstä?

zxd-440 käyttää laserkolmioantureita mittaamaan aukkoja viidessä pisteessä sykliä kohden ja soveltaa suljetun silmukan servokorjauksia välittömästi. Offline-säätö perustuu manuaalisiin rakotulkeisiin ja korjauksiin vasta täyden asennuksen jälkeen, mikä ei pysty dynaamisesti kompensoimaan pinoamisen aikana tapahtuvaa vaihtelua. In-line-yksikkö saavuttaa ±0,02 mm toleranssin täydellä jäljitettävyydellä.

Kysymys 3: Pystyykö zxd-440 käsittelemään erikokoisia ja -materiaaleja ilman pitkiä vaihtoja?

Kyllä. Reseptinhallintaohjelmiston kautta zxd-440 automaattinen in-line muuntajan ydin pinoaminen tuotantolinja tallentaa jopa 1000 ydinmallia. Vaihto leveyden (40–400 mm) ja paksuuden (0,18–0,35 mm) välillä kestää 2–5 minuuttia, kun offline-järjestelmissä, jotka vaativat fyysistä jigien vaihtoa ja kuljettajan uudelleenkoulutusta, 20–45 minuuttia.

Kysymys 4: Mikä rooli Jiangsu Jingtianxia Electric Technology Co., Ltd:llä on tämän in-line pinoamistekniikan tukemisessa?

Jiangsu Jingtianxia Electric Technology Co., Ltd. tarjoaa päästä päähän -integraation in-line pinoamislinja ja poikittaisleikkauskoneet älykkääseen varastointiin ja logistiikkaan. Yrityksessä on yli 46 teknistä asiantuntijaa, ja se tarjoaa räätälöityjä ohjelmistojen kojetauluja, ennakoivia ylläpitokehyksiä ja maailmanlaajuista kenttätukea, mikä varmistaa, että jokainen zxd-440-asennus on linjassa asiakkaan nykyisen tuotantoekosysteemin kanssa.
